Клапан предохранительный стальной Т-131мс

Клапан предохранительный Т-131 МС Ду50 Ру10 МП служит для автоматического выпуска избытка среды в атмосферу при превышении заданного давления.

Устройство и принцип работы клапана Т-131 МС

Пружинные предохранительные клапаны являются полноподъемными прямого действия.

Полноподъемность обеспечивается за счет динамического воздействия на воздействия энергии струи пара на демпферную втулку (12). Выходной проход клапана в рабочем состоянии закрыт тарелкой (3) силой сжатия пружины (4), несколько большими, чем давление среды на тарелку снизу. При повышении давления среды под тарелкой выше отрегулированного на клапане тарелка начинает подниматься. Вытекающая среда воздействует на демпферную втулку, вызывает резкий подъем тарелки на высоту 0,25d.

Демпферная втулка выходит наружу и для предохранения от вывинчивания крепится к штоку (5) специальным винтом (13).

С целью недопущения самовольного изменения величины затяга пружины, предусмотрен защитный колпак, закрывающий нажимную втулку и конец рычага.

Специальные болты, крепящие защитный колпак, пломбируются. Для ручного опробования клапанов, находящихся под давлением, предусмотрен рычаг (10).

Регулировка клапана Т-131 МС

Для регулирования величины давления подрыва служит нажимная втулка (9), вращением которой усиливается или ослабляется сжатие пружины (4). Величина подрыва клапанов, установленных на котлах, определяется согласно ГОСТ 24570-81. Величина подрыва клапанов, установленных на сосудах, определяется согласно ГОСТ 12.2.085-82. Перепад между давлением подрыва и посадкой тарелки (3) клапана должен быть не более 0,3 МПа (3,0 кгс/см2). Если эта величина больше или меньше, то необходимо соответственно – вращением демпферной втулки (12) по часовой стрелке увеличить перепад.

Перед регулировкой клапана Т-131 МС, установленного на рабочем месте или на стенде пружина (4) должна быть поджата до высоты Н1, обеспечивающей герметичность клапана (отсутствие срабатывания на рабочем давлении).

Высота пружины Н1 задана конструктивно. Допускается отклонение этой величины по результатам регулировки при условии обеспечения герметичности. При регулировании клапана на подрыв на необходимое давление, устанавливается действительная величина затяга Н1, которая записывается в журнал.

При регулировании группы клапанов, установленных на оборудовании, операции по регулировке производятся в следующей последовательности:

Пружины всех клапанов затягиваются до величины Н1. Начиная с 1-го (условно) устанавливают величину Н1 на высоту затяга пружины соответствующую подрыву клапана, после чего делают замер с точностью ±1мм и записывают в журнал. Для устранения подрыва отрегулированного клапана в процессе регулировки последующих клапанов, его временно нужно сжать (пружину 4) на величину меньшую Н1, чем была установлена при подрыве. По вышеприведенной схеме регулируют остальные клапана. После регулировки всех клапанов, высота сжатия Н1;2;3… - должна быть установлена по записям, сделанным в журнале.

График расходной характеристики клапана Т-131 МС

Пропускная способность клапана Т-131 МС для сосудов определяется согласно «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» Ростехнадзор России.

G=10хВ1хВ2ха1хF (P1+0.1) – для давления в МПа,

G=В1хВ2ха1хF (P1+1) – для давления в кгс/см²

Для насыщенного водяного пара, где:

• G – пропускная способность клапана, в кг/ч
• а1 – коэффициент расхода клапанов, равный 0,65
• F – площадь наименьшая в проточной части, в мм2.
• В1 – коэффициент, учитывающий физико-химические свойства водяного пара при рабочих параметрах перед предохранительным устройством, выбирают по справочному приложению 2 для насыщенного пара ГОСТ 12.2.085-82.
• В2 – коэффициент, учитывающий соотношения давлений перед и за предохранительным клапаном, выбирают по справочному приложению 4 ГОСТ 12.2.085-82.
• Р1 – максимальное избыточное давление перед предохранительным клапаном.

Пропускная способность предохранительных клапанов для котлов определена по формуле установленной ГОСТ 24570-81 «Клапаны предохранительные паровых и водогрейных котлов».

Q = 10B₁*a*F (P₁+0.1) – для давления в МПа или

Q = B₁*a*F (P₁+1) – для давления в кгс/см², где

• Q – пропускная способность клапана, кг/ч
• F – расчетная площадь сечения клапана, равная наименьшей площади свободного сечения в проточной части, мм².
• а – коэффициент расхода пара, отнесенный к площади сечения клапана и определяемый в соответствии с п. 5.3 ГОСТ 24570-81.
• Р₁ - максимально избыточное давление перед предохранительным клапаном, которое должно быть не более 1,1 рабочего давления, МПа (кгс/см²).
• B₁ - коэффициент, учитывающий физико-химические свойства пара при рабочих параметрах перед предохранительным клапаном.

Подготовка клапана к работе

Клапан Т-131 МС на оборудовании устанавливаются в вертикальном положении. Проектом должна быть предусмотрена разгрузка патрубков и самих клапанов от веса выхлопных трубопроводов и действия реактивных сил возникающих при срабатывании клапанов.

Перед вводом в эксплуатацию клапанов необходимо:

• каждый клапан подвергнуть внешнему осмотру на предмет обнаружения повреждений;
• произвести расконсервацию наружных и внутренних поверхностей;
• произвести регулировку клапана (ов).

Меры безопасности при работе с клапанаом Т-131 МС

Клапаны предохранительные допускаются к эксплуатации на параметры среды, не превышающие указанные в таблице №1.

Во время принудительного срабатывания клапана (проверки работоспособности) необходимо обезопасить себя от пара, прорывающего через лабиринтное уплотнение штока. Профилактические и ремонтные работы при наличии давления производить запрещается.

Техническое обслуживание клапана

В процессе эксплуатации предохранительные клапаны должны подвергаться наружному осмотру не менее одного раза в смену.

Ревизия клапанов производится 1 раз в год. При этом проверяются уплотнительные поверхности тарелки и штуцера, а также проверяется на соответствие геометрические размеры демпферной втулки (возможно эрозионное разрушение).

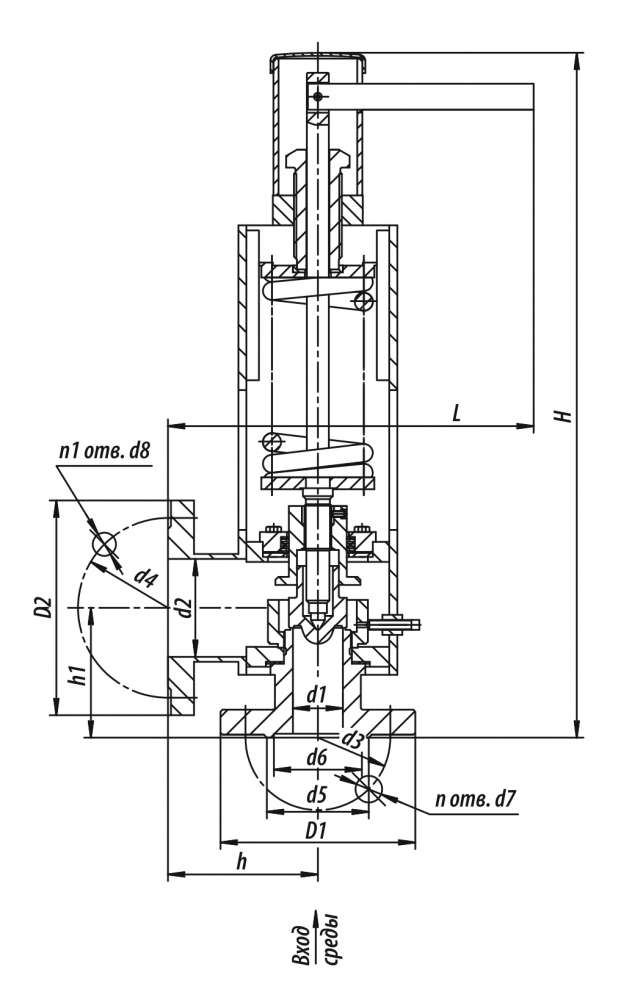

Габаритные и присоединительные размеры клапана Т-131 МС

Характерные неисправности клапана Т-131 МС и методы их устронения
