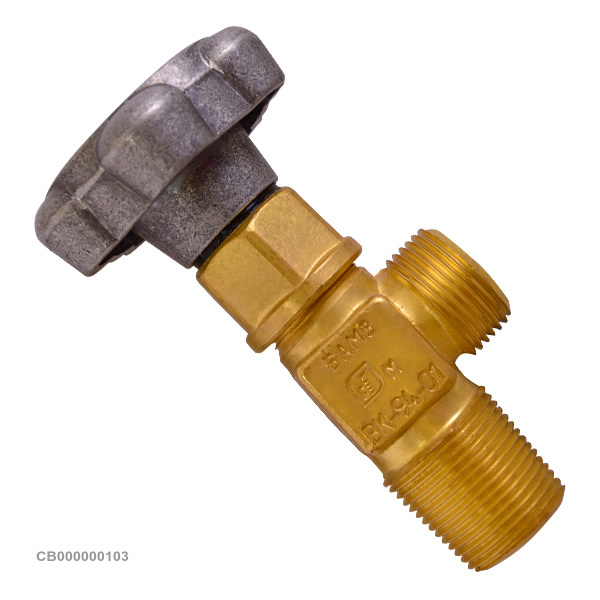

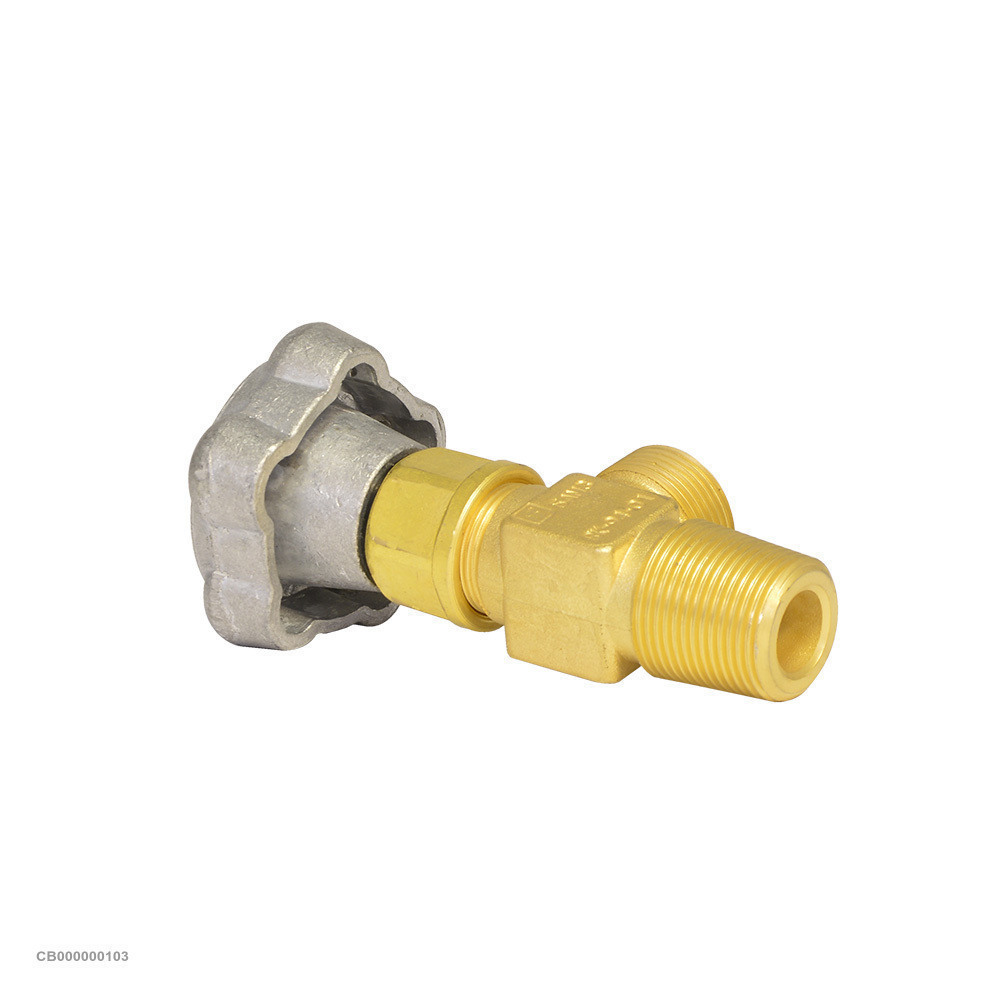

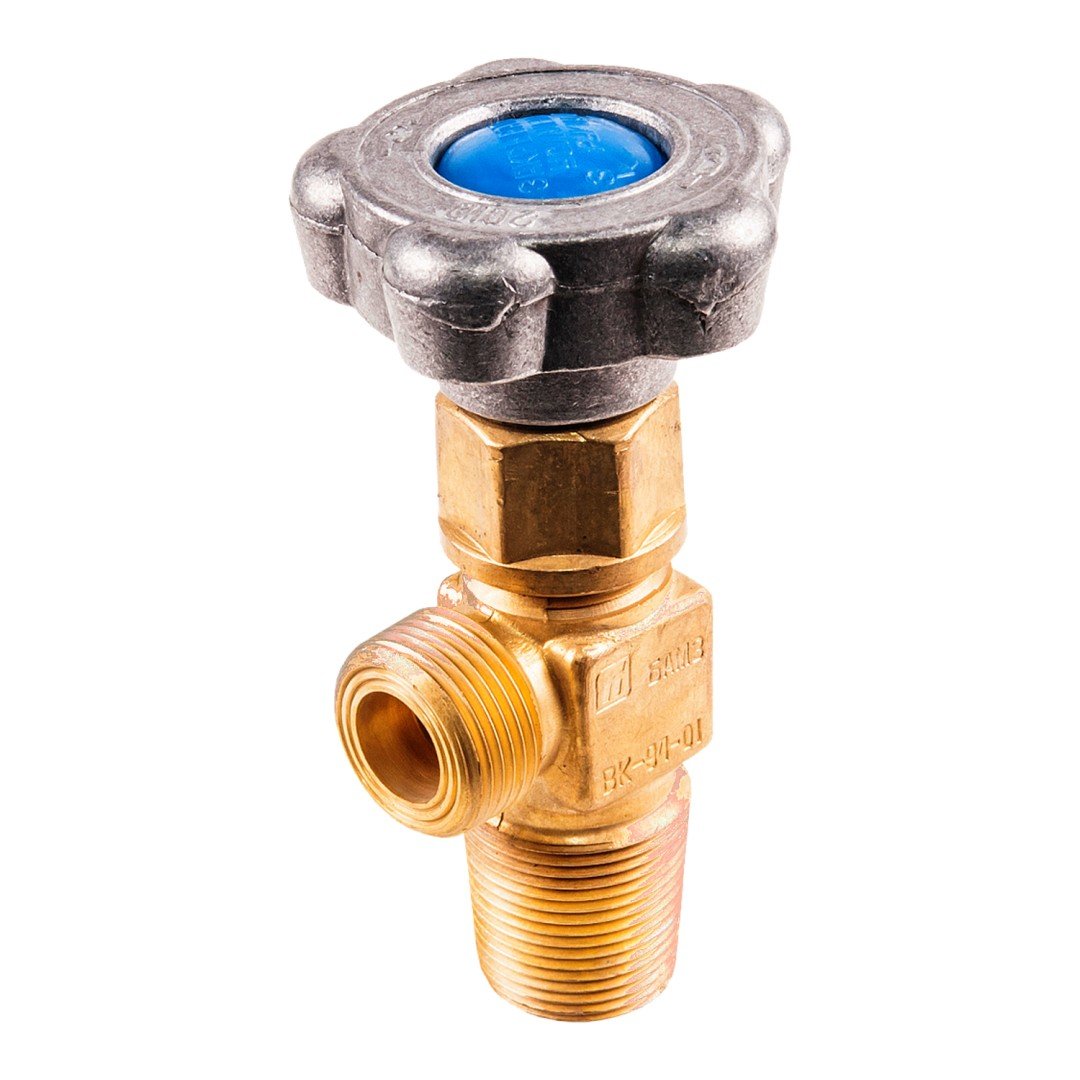

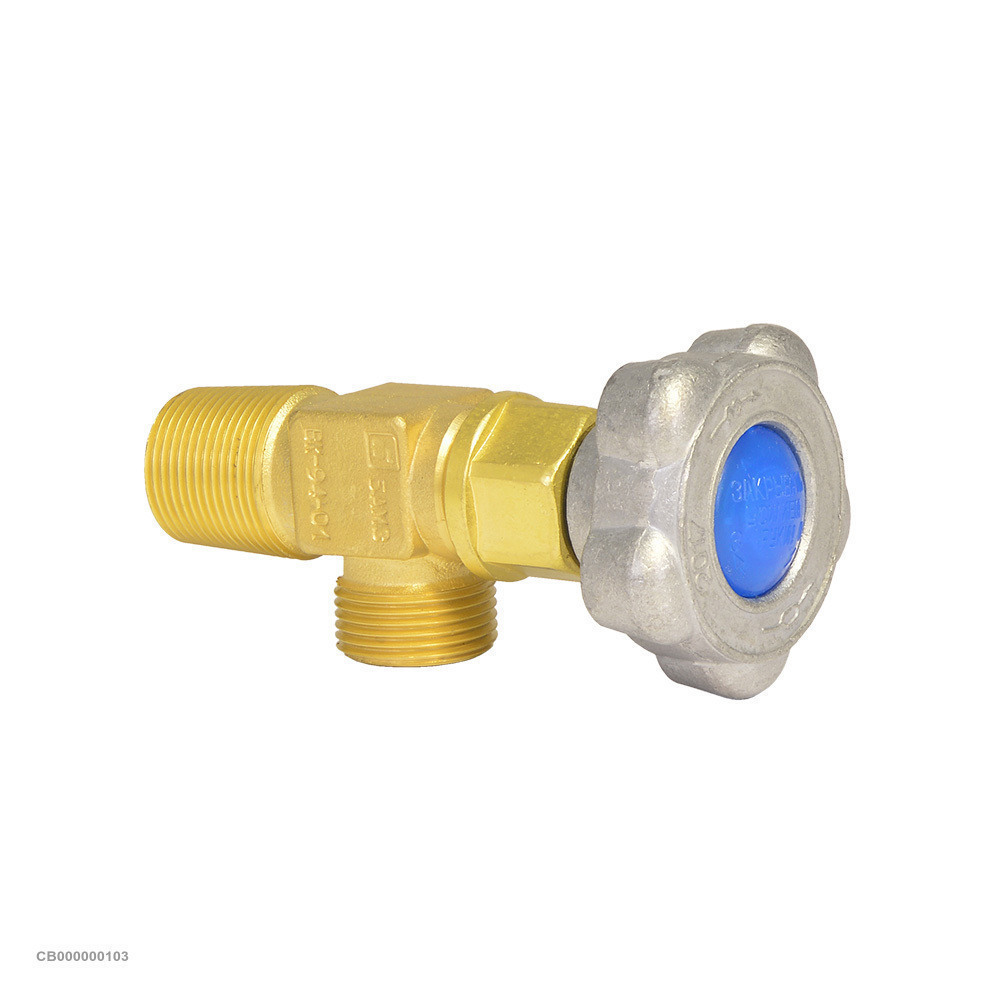

Вентиль кислородный ВК-94-01
Вентили кислородные баллонные производства предназначены для установки на баллоны стальные среднего и малого объема для кислорода на давление 20МПа (200 кгс/см2). Вентили являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них кислорода. Вентили могут использоваться также: для сжатого воздуха, азота, углекислого газа, аргона и других неагрессивных газов.
Вентили изготавливаются следующих исполнений:
— ВК-94-01 для установки на баллон среднего объема;
— ВК-94-01 исп.07 для установки на баллон малого объема;
— ВК-94М-01 с разрывной предохранительной мембраной;
— ВК-94-01 исп.03 и исп.10 для установки на рампу.
Вентиля предназначены для работы в интервале температур — от минус 50 до плюс 60 градусов ºС.
Технические характеристики вентиля ВК-94-01:
| Наименование параметров | ВК-94-01 | ВК-94-01 | ||
| исп.07 | исп.03 | исп.10 | ||
| Диаметр условного прохода, Ду, не менее | 4 | 4 | ||
| Рабочее давление, наибольше Мпа (кгс/см2) | 20 (200) | 20 (200) | ||
| Габаритные размеры, мм, не более | 60х62х120 | 60х62х120 | ||
| Масса, кг, не более | 0,55 | 0,55 | ||
| Присоединительные размеры: | ||||
| на входе – наружная | W 27.8 | W 19,2 | G ½ — В | G ¾ — В |
| ГОСТ 9909 | ГОСТ 6357 | |||
| на выходе — наружная | G ¾- В ГОСТ 6357 | G ¾- В ГОСТ 6357 | ||
Материал уплотнительного элемента:
— клапан- поликарбонат;
— сальник – фторопласт Ф-4;
— кольцо резиновое.
Список запасных частей к вентилю баллонному кислородному:
— клапан;
— шпиндель;
— кольцо упорное;
— корпус вентиля;
— гайка;
— прокладка маховичка;
— маховичек;
— прокладка;
— кольцо.
