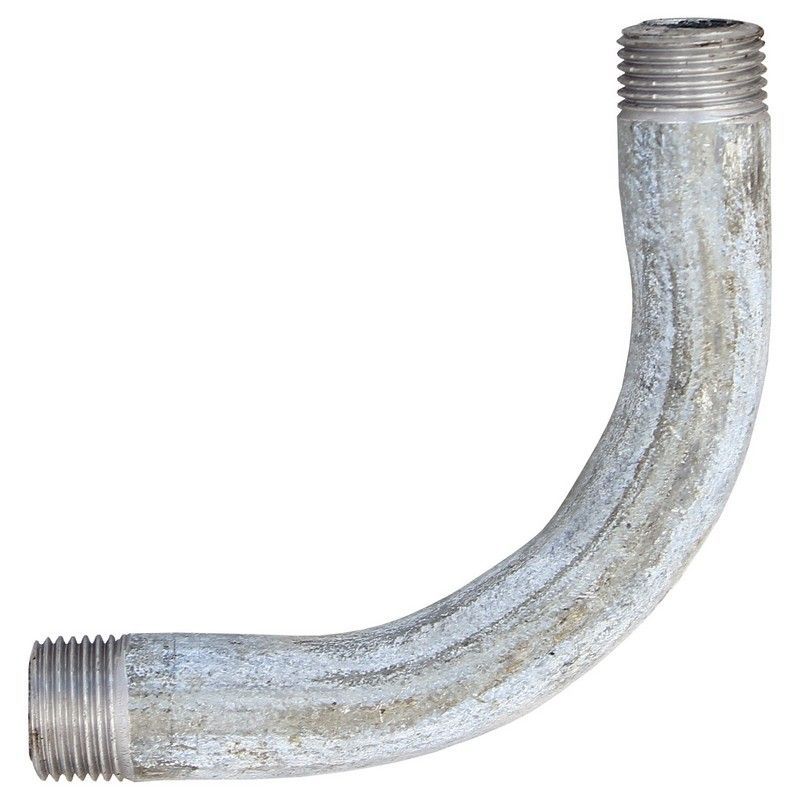

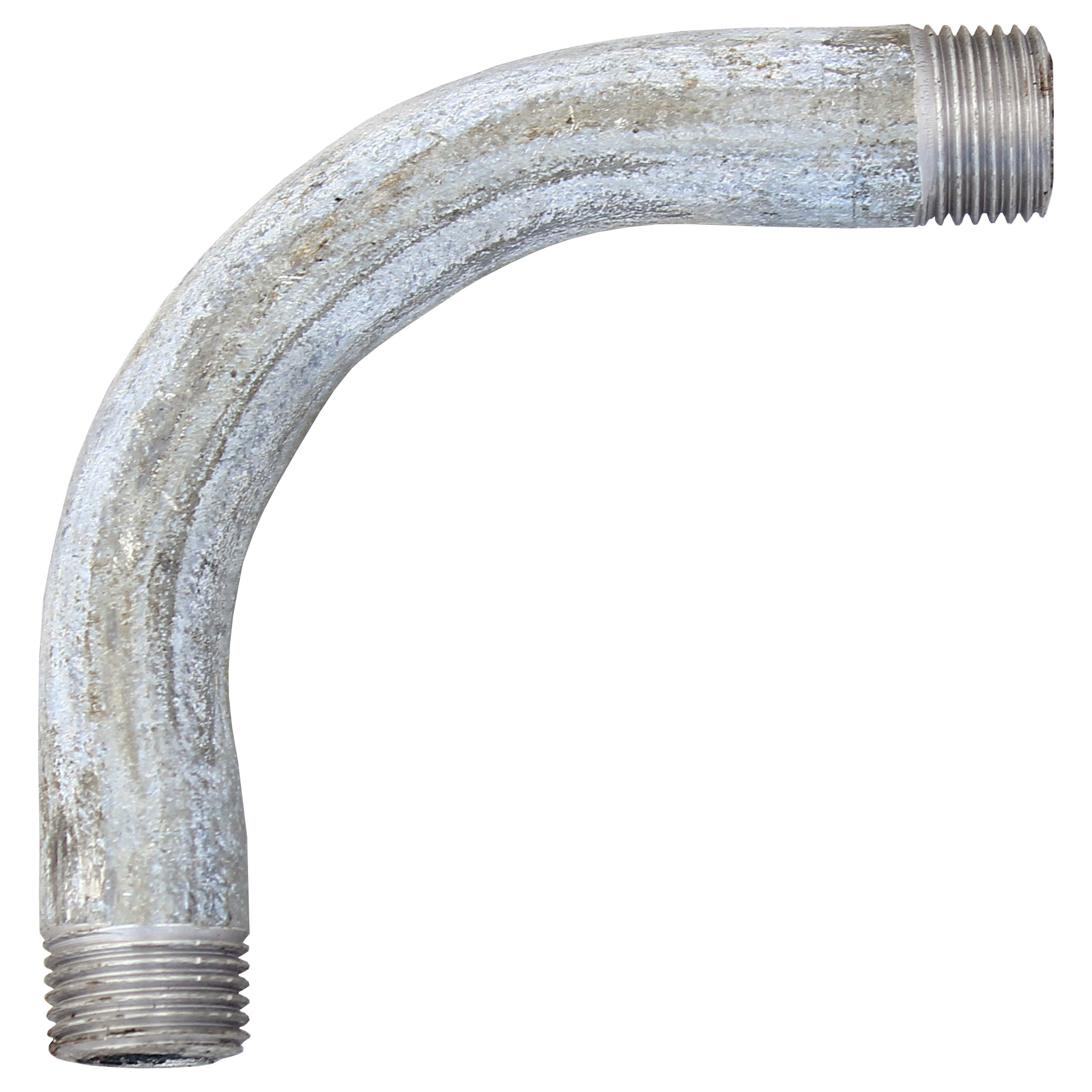

Отвод резьбовой стальной оцинкованный гнутый

Гнутый отвод - фасонная деталь трубопровода, предназначенная для изменения направления потока рабочего материала и изготовленная методом гнутья. Гнутый отвод позволяет соединять трубы под требуемым по проекту углом. Деталь широко применяется на промысловых и магистральных трубопроводах в различных областях промышленности.

Технические характеристики гнутого отвода:

  • Материал корпуса: сталь
  • Рабочая среда: вода, пар, газ
  • Номинальный диаметр DN15-DN50
  • Номинальное давление PN: 1.6 МПа
  • Максимальная температура рабочей среды: 175 оС
  • Тип соединения: под приварку

Гнутые отводы получают при гибке труб-заготовок на специальном трубогибочном станке. В качестве заготовок используются бесшовные или электросварные трубы из конструкционных сталей: углеродистой, низколегированной легированной и других. Гнутье осуществляется двумя способами: горячим и холодным. При изготовлении горячим способом трубу-заготовку набивают песком, после чего осуществляется ее нагрев высокочастотным током, и уже только после этого трубе придается нужный угол изгиба. Метод гнутья в холодном состоянии подразумевает, что заготовку сгибают без нагрева.

Чаще всего гнутый отвод присоединяется к трубопроводу приваркой. Реже можно встретить конструкции с резьбой, которые используются преимущественно в системах водо- и газоснабжения. Такие отводы применимы только для неагрессивных сред. Другая конструкционная разновидность гнутых отводов - отводы с удлиненным плечом. Фактически это означает, что прямые участки на концах отводов выполняются удлиненными. Применение таких отводов может быть обосновано проектными условиями, но они увеличивают вес трубопровода.
