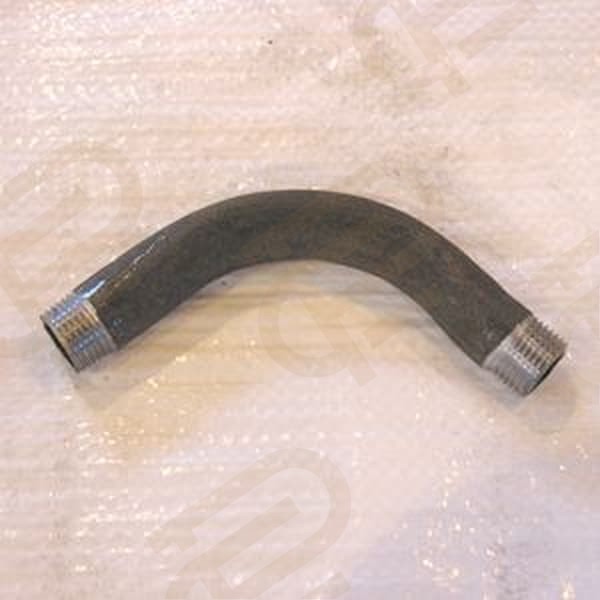

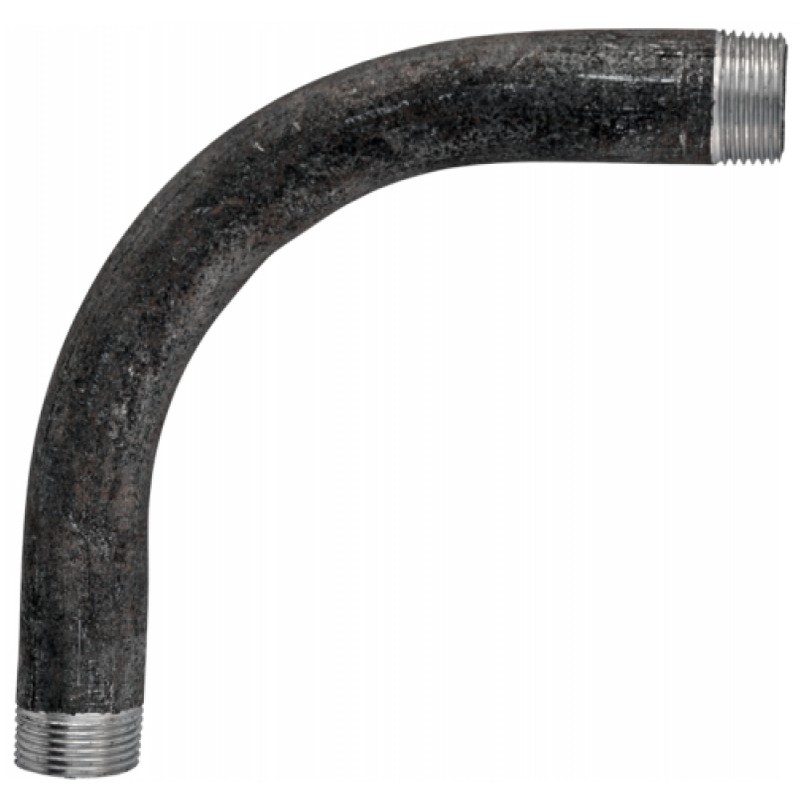

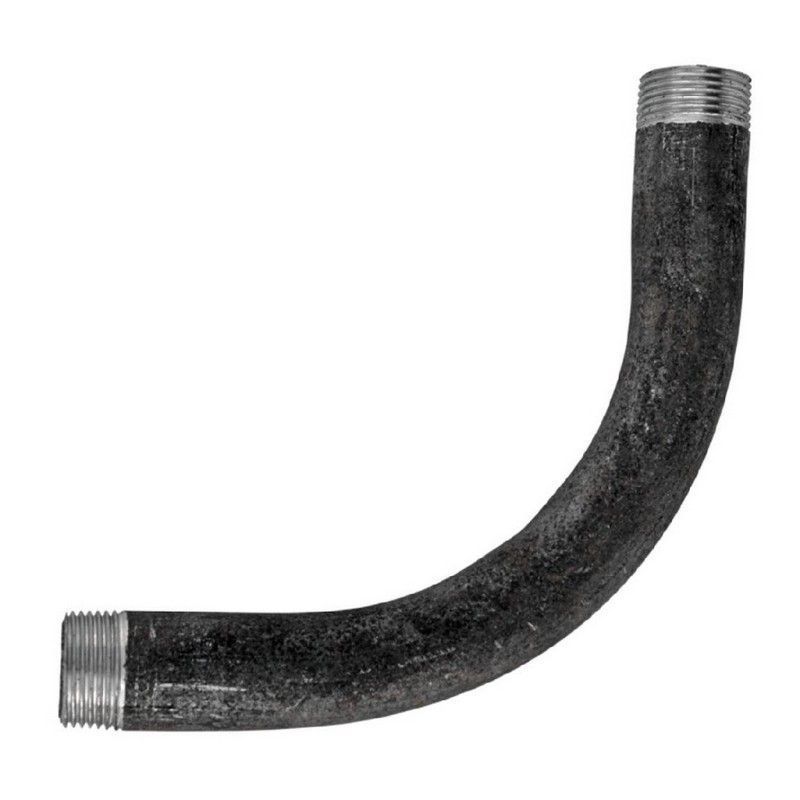

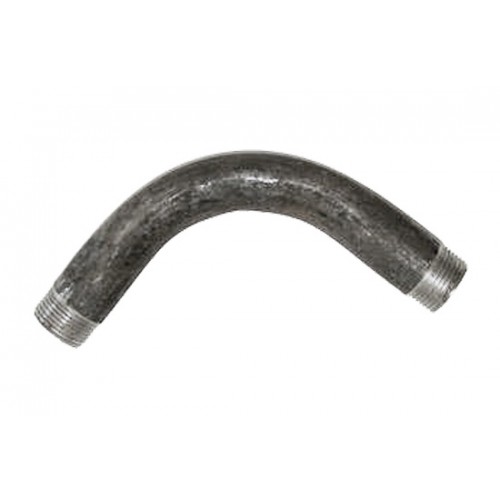

Отвод резьбовой стальной гнутый
Гнутый отвод - фасонная деталь трубопровода, предназначенная для изменения направления потока рабочего материала и изготовленная методом гнутья. Гнутый отвод позволяет соединять трубы под требуемым по проекту углом. Деталь широко применяется на промысловых и магистральных трубопроводах в различных областях промышленности.
Технические характеристики гнутого отвода:
- Материал корпуса: сталь
- Рабочая среда: вода, пар, газ
- Номинальный диаметр DN15-DN50
- Номинальное давление PN: 1.6 МПа
- Максимальная температура рабочей среды: 175 оС
- Тип соединения: под приварку
Гнутые отводы получают при гибке труб-заготовок на специальном трубогибочном станке. В качестве заготовок используются бесшовные или электросварные трубы из конструкционных сталей: углеродистой, низколегированной легированной и других. Гнутье осуществляется двумя способами: горячим и холодным. При изготовлении горячим способом трубу-заготовку набивают песком, после чего осуществляется ее нагрев высокочастотным током, и уже только после этого трубе придается нужный угол изгиба. Метод гнутья в холодном состоянии подразумевает, что заготовку сгибают без нагрева.
Чаще всего гнутый отвод присоединяется к трубопроводу приваркой. Реже можно встретить конструкции с резьбой, которые используются преимущественно в системах водо- и газоснабжения. Такие отводы применимы только для неагрессивных сред. Другая конструкционная разновидность гнутых отводов - отводы с удлиненным плечом. Фактически это означает, что прямые участки на концах отводов выполняются удлиненными. Применение таких отводов может быть обосновано проектными условиями, но они увеличивают вес трубопровода.
