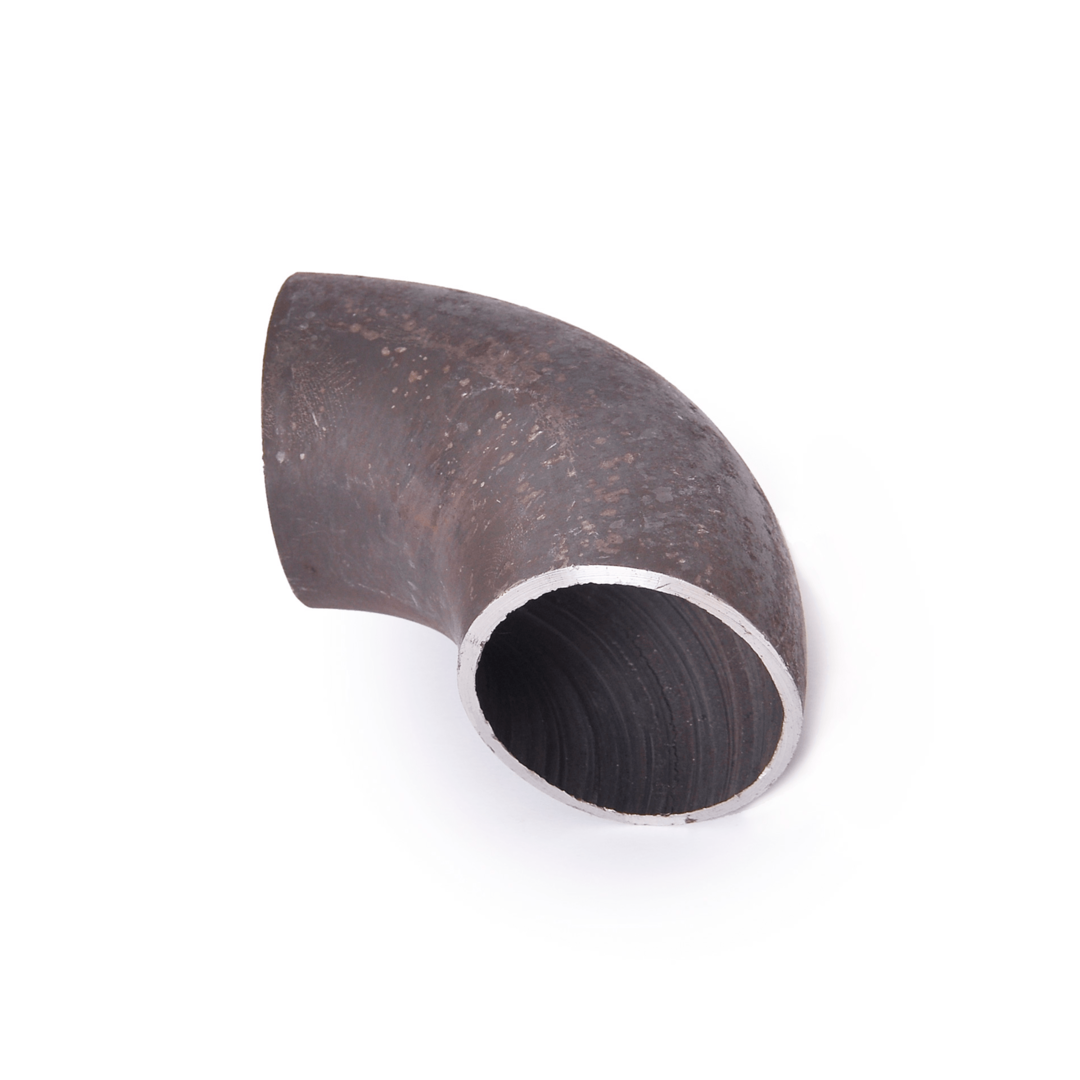

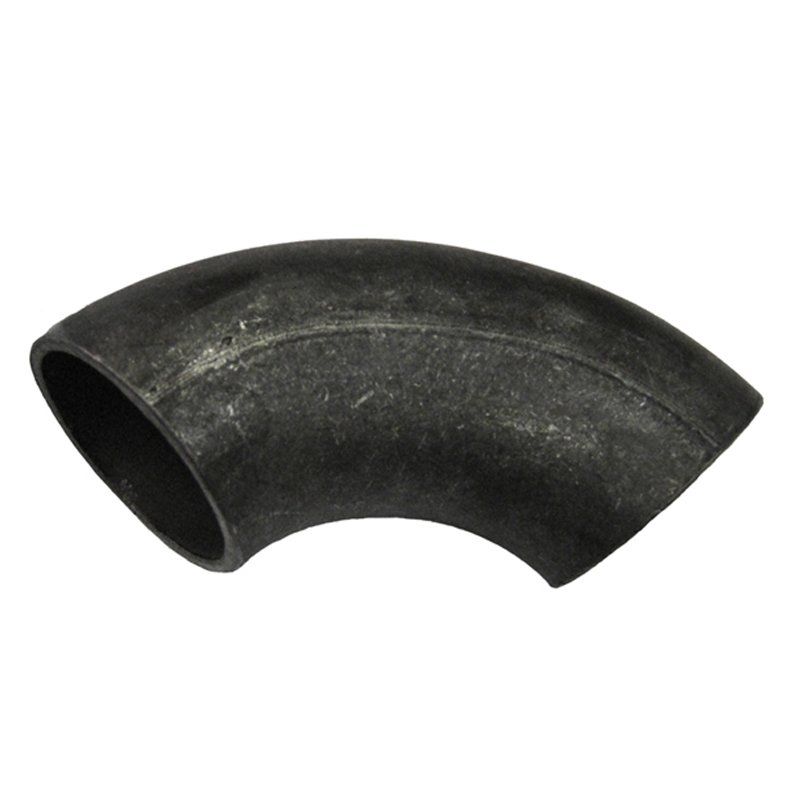

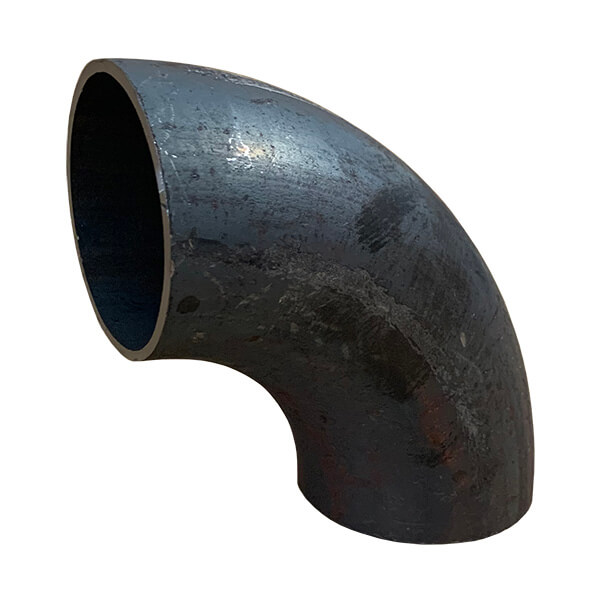

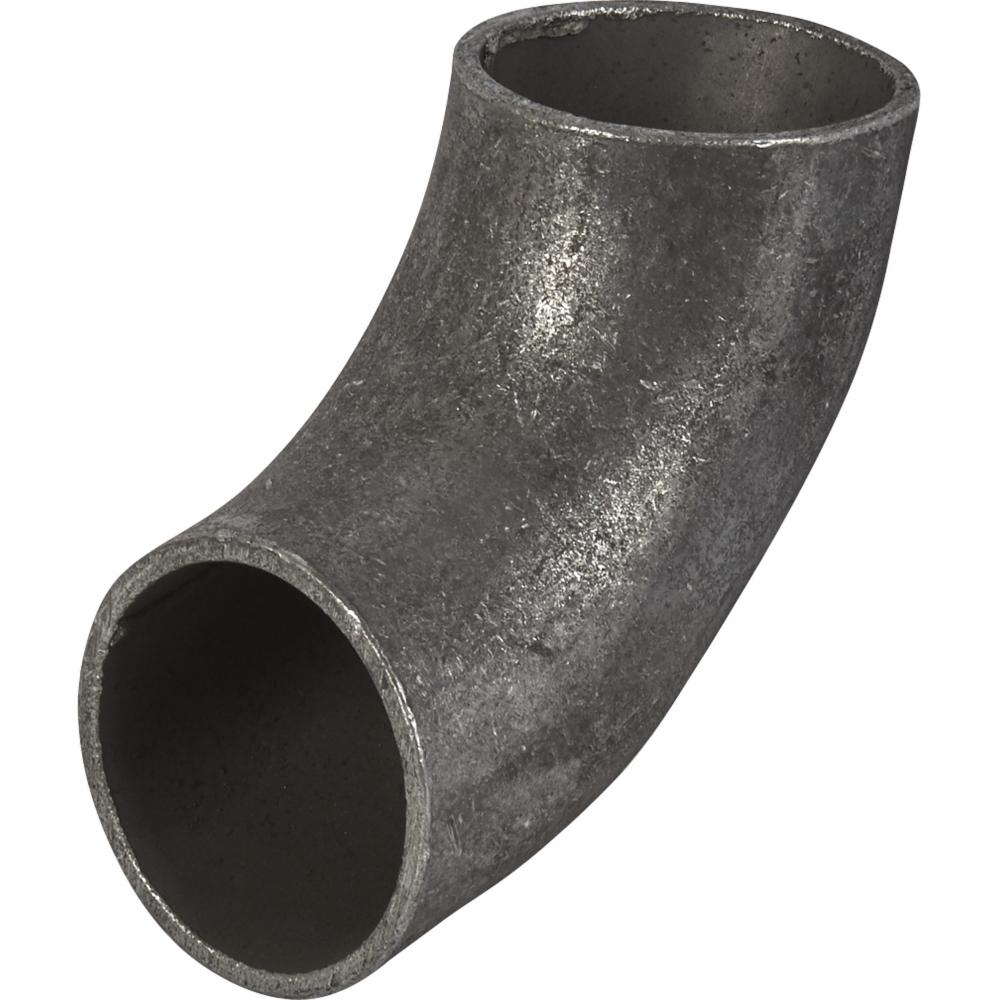

Отвод стальной крутоизогнутый ГОСТ 17375-2001
Назначение:
отвод стальной крутоизогнутый — деталь, предназначенная для плавного изменения направления трубопровода (ГОСТ 17380-2001).
Технические характеристики:
Давление РN (Py): до 16 МПа.
Температура среды: от минус 70 до плюс 450°С.
Условный проход: от 40 до 400 (наружный диаметр от 45 до 426 мм).
Отводы крутоизогнутые бесшовные приварные из углеродистой и низколегированной стали типа 3D c радиусом кривизны осевой линии (R — радиус изгиба) R ≈ 1,5 DN (DN — условный проход) и углом изгиба 45º, 60º, 90º и 180º (ГОСТ 17375-2001) и типа 2D c R ≈ DN (ГОСТ 30753-2001) изготавливаются из труб методами штамповки или протяжки по рогообразному сердечнику.
Отводы стальные могут различаться по исполнению, т. е. совокупности особенностей в размерах, материалах, технических требованиях и др., определяющих их технические характеристики и применяемость. Исполнение 1 — отводы стальные, полностью соответствующие требованиям ИСО 3419. Исполнение 2 — отводы стальные, соответствующие ГОСТ 17380-2001.
Изготовитель должен маркировать на каждом отводе краской, чеканкой или наклейкой этикетки:
- товарный знак или наименование;
- наружный диаметр и толщину стенки в соответствии с условным обозначением отводов;
- марку стали и номер стандарта;
- номер партии (для исп.2);
- букву П на деталях для трубопроводов, подконтрольных органам надзора (для исп.2).
Для деталей исполнения 2 допускается:
- номер стандарта маркировать без тире и года принятия стандарта;
- не маркировать марку стали на деталях из стали марки 20.
Пример условного обозначения отвода типа 3D с углом изгиба 90º исп. 2, наружный диаметр 57 мм, толщиной стенки 5,0 мм из стали 09Г2С: Отвод 90-57х5- 09Г2С ГОСТ 17375-2001.
Отводы оцинкованные стальные приварные, наряду с оцинкованными, тройниками и заглушками, применяются при прокладке трубопроводов из оцинкованных труб. Использование оцинкованных деталей не только улучшает внешний вид трубопроводов, но и в значительной степени увеличивает срок службы всей инженерной системы. Отводы оцинкованные имеют отличный товарный вид и не требуют какой-либо дополнительной обработки перед установкой на трубопровод.
Отводы оцинкованные по своим техническим характеристикам и размерам, за исключением массы, не отличаются от отводов стальных приварных и отвечают требованиям ГОСТ 17375-2001.
Отводы стальные крутоизогнутые типа 3D (R≈1,5DN) ГОСТ 17375-2001:
| Dy,мм | D,мм | Т,мм | F=R,мм | Масса,кг |
| 40 | 45 | 2,5 | 60 | 0,3 |
| 3,0 | 60 | 0,3 | ||
| 3,5 | 60 | 0,4 | ||
| 4,0 | 60 | 0,4 | ||
| 5,0 | 60 | 0,5 | ||
| 50 | 57 | 3 | 75 | 0,5 |
| 3,5 | 75 | 0,6 | ||
| 4 | 75 | 0,7 | ||
| 4,5 | 75 | 0,7 | ||
| 5 | 75 | 0,8 | ||
| 5,5 | 75 | 0,9 | ||
| 6 | 75 | 1 | ||
| 65 | 76 | 3 | 100 | 0,8 |
| 3,5 | 100 | 1 | ||
| 4 | 100 | 1,1 | ||
| 4,5 | 100 | 1,3 | ||
| 5 | 100 | 1,4 | ||
| 5,5 | 100 | 1,6 | ||
| 6 | 100 | 1,7 | ||
| 80 | 89 | 3 | 120 | 1,2 |
| 3,5 | 120 | 1,4 | ||
| 4 | 120 | 1,5 | ||
| 4,5 | 120 | 1,7 | ||
| 5 | 120 | 1,9 | ||
| 5,5 | 120 | 2,1 | ||
| 6 | 120 | 2,3 | ||
| 7 | 120 | 2,7 | ||
| 8 | 120 | 3 | ||
| 100 | 108 | 3,5 | 150 | 2,2 |
| 4 | 150 | 2,5 | ||
| 4,5 | 150 | 2,8 | ||
| 5 | 150 | 3,1 | ||
| 6 | 150 | 3,6 | ||
| 7 | 150 | 4,1 | ||
| 8 | 150 | 4,7 | ||
| 100 | 114 | 3,5 | 150 | 2,2 |
| 4 | 150 | 2,6 | ||
| 4,5 | 150 | 2,9 | ||
| 5 | 150 | 3,3 | ||
| 6 | 150 | 3,8 | ||
| 7 | 150 | 4,4 | ||
| 8 | 150 | 5 | ||
| 125 | 133 | 3,5 | 190 | 3,3 |
| 4 | 190 | 3,8 | ||
| 4,5 | 190 | 4,3 | ||
| 5 | 190 | 4,8 | ||
| 6 | 190 | 5,7 | ||
| 7 | 190 | 6,5 | ||
| 8 | 190 | 7,4 | ||
| 150 | 159 | 4 | 225 | 5,4 |
| 4,5 | 225 | 6,1 | ||
| 5 | 225 | 6,7 | ||
| 6 | 225 | 8,1 | ||
| 7 | 225 | 9,4 | ||
| 8 | 225 | 11 | ||
| 9 | 225 | 12 | ||
| 200 | 219 | 5 | 300 | 13 |
| 6 | 300 | 15 | ||
| 7 | 300 | 17 | ||
| 8 | 300 | 20 | ||
| 9 | 300 | 22 | ||
| 10 | 300 | 25 | ||
| 11 | 300 | 27 | ||
| 12 | 300 | 29 | ||
| 250 | 273 | 6 | 375 | 23 |
| 7 | 375 | 27 | ||
| 8 | 375 | 31 | ||
| 9 | 375 | 35 | ||
| 10 | 375 | 39 | ||
| 11 | 375 | 43 | ||
| 12 | 375 | 46 | ||
| 300 | 325 | 7 | 450 | 39 |
| 8 | 450 | 45 | ||
| 9 | 450 | 50 | ||
| 10 | 450 | 56 | ||
| 11 | 450 | 61 | ||
| 12 | 450 | 66 | ||
| 13 | 450 | 72 | ||
| 14 | 450 | 77 | ||
| 350 | 377 | 9 | 525 | 68 |
| 10 | 525 | 75 | ||
| 11 | 525 | 83 | ||
| 12 | 525 | 90 | ||
| 13 | 525 | 97 | ||
| 14 | 525 | 104 | ||
| 400 | 426 | 8 | 600 | 78 |
| 9 | 600 | 87 | ||
| 10 | 600 | 97 | ||
| 11 | 600 | 107 | ||
| 12 | 600 | 117 | ||
| 13 | 600 | 126 | ||
| 14 | 600 | 135 |
Отводы крутоизогнутые типа 2D (R≈DN) ГОСТ 30753-2001:
| Dy,мм | D,мм | Т,мм | F=R,мм | Масса,кг |
| 500 | 530 | 9 | 500 | 92 |
| 10 | 500 | 102 | ||
| 12 | 500 | 122 | ||
| 14 | 500 | 143 | ||
| 16 | 500 | 161 | ||
| 18 | 500 | 184 | ||
| 600 | 630 | 9 | 600 | 131 |
| 10 | 600 | 146 | ||
| 12 | 600 | 174 | ||
| 14 | 600 | 200 | ||
| 16 | 600 | 230 | ||
| 18 | 600 | 261 | ||
| 800 | 820 | 10 | 800 | 251 |
| 12 | 800 | 301 | ||
| 14 | 800 | 350 | ||
| 16 | 800 | 399 | ||
| 18 | 800 | 447 | ||
| 20 | 800 | 496 |
