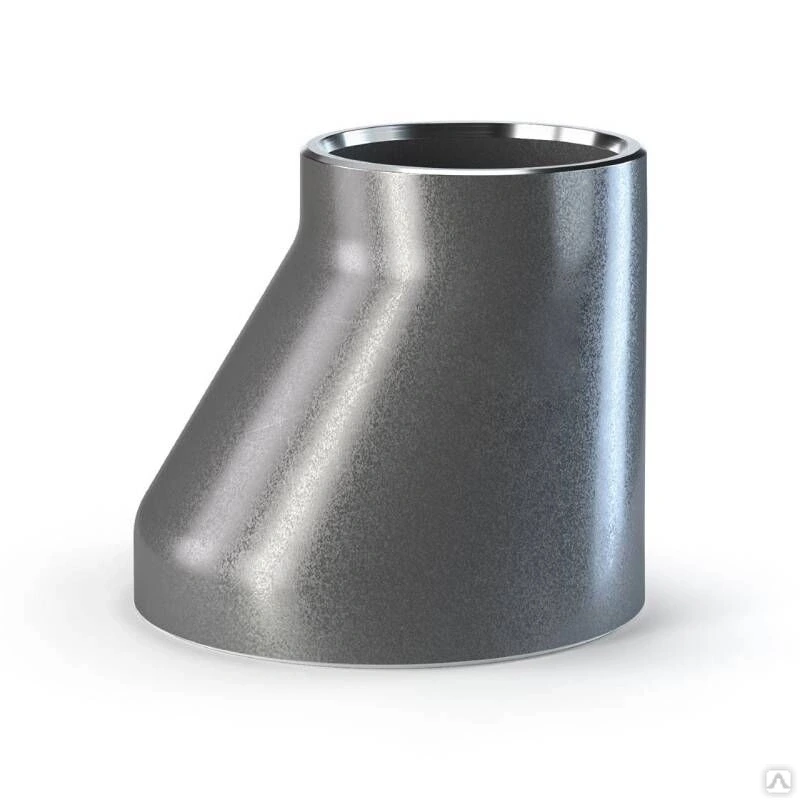

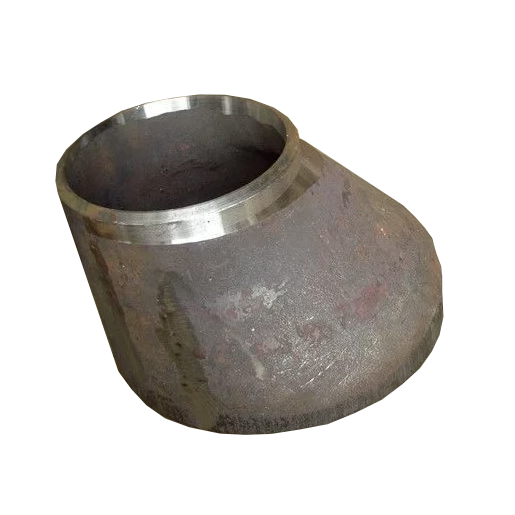

Переход эксцентрический стальной ГОСТ 17378-2001
Переходы эксцентрические стальные приварные бесшовные с условным проходом DN 32-500мм предназначены для соединений труб при строительстве трубопроводов различного назначения, включая подконтрольные органам Ростехнадзора России с условным давлением PN (Ру) до 16 МПа и температуре от минус 70°С до +450°С.
Имеется возможность изготовления переходов с другими размерами по согласованию с заказчиком.
Условное давление рассчитывается по формуле (2) ГОСТ 17380, допускается вычислять условное давление по другим формулам и методам расчета.
Вся продукция может поставляться с оцинкованным покрытием, по DN 200 включительно.
Технические характеристики переходов эксцентрических по ГОСТ 17378-2001 исполнения 2
| Маркировка | DN | D, мм | T, мм | D1, мм | T1, мм | L, мм |
| Переход Э-32х2-25х2 ГОСТ 17378-2001 | 32 | 38 | 2 | 32 | 2 | 30 |
| Переход Э-32х3-25х3 ГОСТ 17378-2001 | 3 | 3 | ||||
| Переход Э-32х4-25х4 ГОСТ 17378-2001 | 4 | 4 | ||||
| Переход Э-40х2,5-25х2 ГОСТ 17378-2001 | 40 | 45 | 2,5 | 32 | 2 | 30 |
| Переход Э-40х4-25х4 ГОСТ 17378-2001 | 4 | 4 | ||||
| Переход Э-40х5-25х5 ГОСТ 17378-2001 | 5 | 5 | ||||
| Переход Э-40х2,5-32х2 ГОСТ 17378-2001 | 40 | 45 | 2,5 | 38 | 2 | 30 |
| Переход Э-40х4-32х4 ГОСТ 17378-2001 | 4 | 4 | ||||
| Переход Э-40х5-32х5 ГОСТ 17378-2001 | 5 | 5 | ||||
| Переход Э-50х3-32х2 ГОСТ 17378-2001 | 50 | 57 | 3 | 38 | 2 | 45 |
| Переход Э-50х4-32х4 ГОСТ 17378-2001 | 4 | 4 | ||||
| Переход Э-50х5-32х4 ГОСТ 17378-2001 | 5 | 4 | ||||
| Переход Э-50х6-32х4 ГОСТ 17378-2001 | 6 | 4 | ||||
| Переход Э-50х3-40х2,5 ГОСТ 17378-2001 | 50 | 57 | 3 | 45 | 2,5 | 45 |
| Переход Э-50х4-40х2,5 ГОСТ 17378-2001 | 4 | 2,5 | ||||
| Переход Э-50х5-40х4 ГОСТ 17378-2001 | 5 | 4 | ||||
| Переход Э-50х6-40х5 ГОСТ 17378-2001 | 6 | 5 | ||||
| Переход Э-65х3-50х3 ГОСТ 17378-2001 | 65 | 76 | 3 | 57 | 3 | 70 |
| Переход Э-65х3,5-50х3 ГОСТ 17378-2001 | 3,5 | 3 | ||||
| Переход Э-65х5-50х4 ГОСТ 17378-2001 | 5 | 4 | ||||
| Переход Э-65х6-50х5 ГОСТ 17378-2001 | 6 | 5 | ||||
| Переход Э-80х3,5-65х3,5 ГОСТ 17378-2001 | 80 | 89 | 3,5 | 76 | 3,5 | 75 |
| Переход Э-80х6-65х5 ГОСТ 17378-2001 | 6 | 5 | ||||
| Переход Э-100х4-50х3 ГОСТ 17378-2001 | 100 | 108 | 4 | 57 | 3 | 80 |
| Переход Э-100х6-50х4 ГОСТ 17378-2001 | 6 | 4 | ||||
| Переход Э-100х4-65х3,5 ГОСТ 17378-2001 | 100 | 108 | 4 | 76 | 3,5 | 80 |
| Переход Э-100х6-65х5 ГОСТ 17378-2001 | 6 | 5 | ||||
| Переход Э-100х4-80х3,5 ГОСТ 17378-2001 | 100 | 108 | 4 | 89 | 3,5 | 80 |
| Переход Э-100х6-80х6 ГОСТ 17378-2001 | 6 | 6 | ||||
| Переход Э-150х4,5-100х4 ГОСТ 17378-2001 | 150 | 159 | 4,5 | 108 | 4 | 130 |
| Переход Э-150х8-100х6 ГОСТ 17378-2001 | 8 | 6 | ||||
| Переход Э-150х10-100х8 ГОСТ 17378-2001 | 10 | 8 | ||||
| Переход Э-200х6-150х4,5 ГОСТ 17378-2001 | 200 | 219 | 6 | 159 | 4,5 | 140 |
| Переход Э-200х10-150х8 ГОСТ 17378-2001 | 10 | 8 | ||||
| Переход Э-200х12-150х10 ГОСТ 17378-2001 | 12 | 10 | ||||
| Переход Э-250х7-200х6 ГОСТ 17378-2001 | 250 | 273 | 7 | 219 | 6 | 180 |
| Переход Э-250х10-200х8 ГОСТ 17378-2001 | 10 | 8 | ||||
| Переход Э-250х12-200х10 ГОСТ 17378-2001 | 12 | 10 | ||||
| Переход Э-300х8-250х7 ГОСТ 17378-2001 | 300 | 325 | 8 | 273 | 7 | 180 |
| Переход Э-300х10-250х10 ГОСТ 17378-2001 | 10 | 10 | ||||
| Переход Э-300х12-250х12 ГОСТ 17378-2001 | 12 | 12 | ||||
| Переход Э-350х10-300х8 ГОСТ 17378-2001 | 350 | 377 | 10 | 325 | 8 | 220 |
| Переход Э-350х12-300х10 ГОСТ 17378-2001 | 12 | 10 | ||||
| Переход Э-350х14-300х12 ГОСТ 17378-2001 | 14 | 12 | ||||
| Переход Э-400х10-350х10 ГОСТ 17378-2001 | 400 | 426 | 10 | 377 | 10 | 220 |
| Переход Э-400х12-350х12 ГОСТ 17378-2001 | 12 | 12 | ||||
| Переход Э-400х14-350х14 ГОСТ 17378-2001 | 14 | 14 | ||||
| Переход Э-400х16-350х16 ГОСТ 17378-2001 | 16 | 16 | ||||
| Переход Э-500х12-400х10 ГОСТ 17378-2001 | 500 | 530 | 12 | 426 | 10 | 300 |
| Переход Э-500х14-400х12 ГОСТ 17378-2001 | 14 | 12 |
