Переход концентрический стальной оцинкованный ГОСТ 17378-2001
Переход концентрический ГОСТ 17378-2001 предназначен для плавного изменения диаметра трубопровода.
Технические характеристики:
Давление РN (Py): до 16 МПа.
Температура среды: от минус 70 до плюс 450°С.
Условный проход: до 500 (наружный диаметр до 530 мм).
По способу изготовления переходы делятся на: штампованные (цельные), штампосварные и сварные. Переходы концентрические стальные бесшовные, изготавливаемые в соответствии с межгосударственным стандартом ГОСТ 17378-2001, в исполнении 1 соответствуют международным нормам ISO 3419, а в исполнении 2 соответствуют существующим нормам стран СНГ.
Изготавливается из стали различных марок 20, 09Г2С, 15Х5М, 12Х18Н10Т и др.

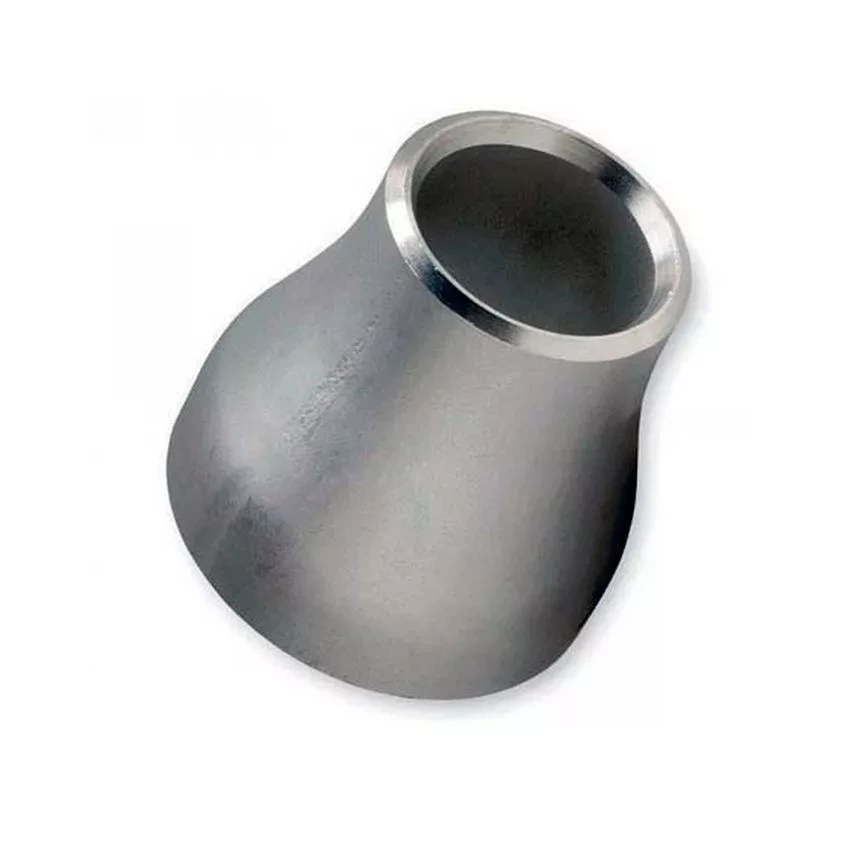

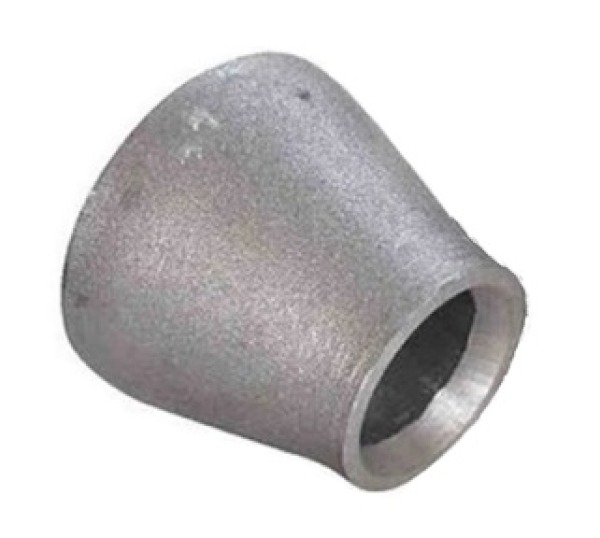

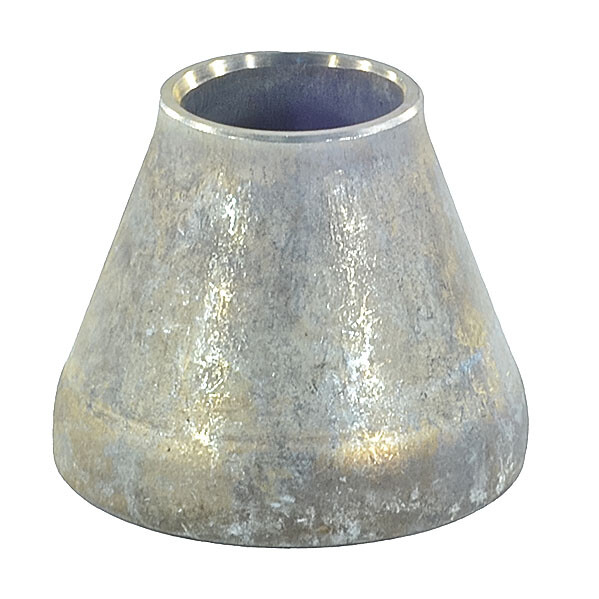

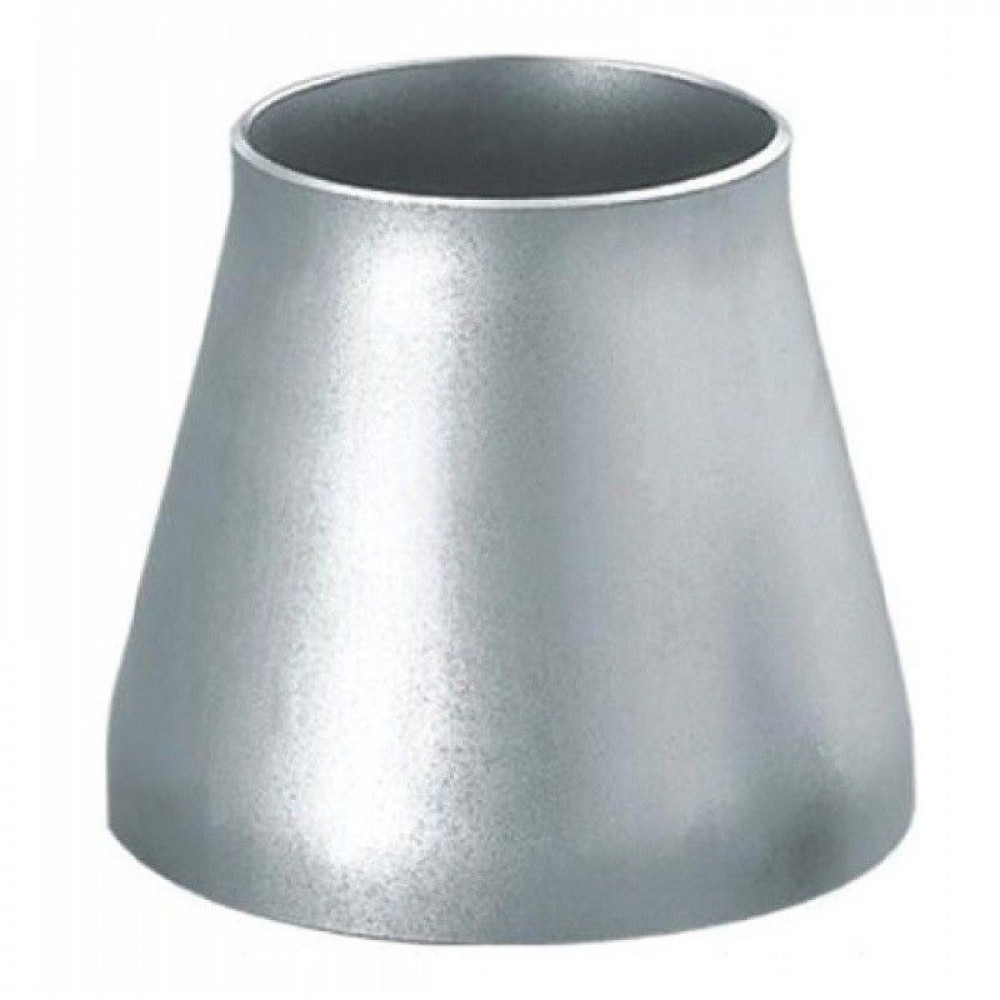

Переход концентрический имеет форму усеченного конуса, эксцентрический имеет в сечении прямоугольный треугольник. Концентрические переходы применяются для сварки труб различного диаметра по главной оси симметрии трубопровода, в том числе в вертикальных трубопроводах и в трубопроводах на подвесных опорах. Эксцентрические переходы применяются в горизонтальных трубопроводах.
Изготовитель должен маркировать на каждой детали краской, чеканкой или наклейкой этикетки:
товарный знак или наименование;
наружный(е) диаметр(ы) и толщину(ы) стенки в соответствии с условным обозначением деталей;
марку стали и номер стандарта.
На деталях исполнения 2 дополнительно следует маркировать:
номер партии;
букву П на деталях для трубопроводов, подконтрольных органам надзора.
Пример условного обозначения перехода концентрического исполнения 2 с диаметрами свариваемых труб 530 мм и 326 мм, толщиной стенок 12 мм и 10 мм соответственно из стали 09Г2С: Переход ПК 530х12 — 326х10 09Г2С ГОСТ 17378-2001
При прокладке трубопроводов из оцинкованных труб применяют оцинкованные отводы, переходы, тройники.
Использование оцинкованных деталей не только улучшает внешний вид трубопроводов, но и в значительной степени увеличивает срок службы всей инженерной системы.
| Ду х ду, мм | DнхТ– dнxТ1, мм | L , мм | Масса, кг |
| 50х20 | 57х4 — 25х1,6 | 45 | 0,2 |
| 57х5 — 25х3 | 0,3 | ||
| 50х25 | 57х4 — 32х2 | 45 | 0,2 |
| 57х5 — 32х3 | 0,3 | ||
| 50х32 | 57х4 — 38х2 | 45 | 0,3 |
| 57х5 — 38х4 | 0,4 | ||
| 50х40 | 57х4 — 45х2,5 | 60 | 0,3 |
| 57х4 — 45х4 | 0,4 | ||
| 65х50 | 76х3,5 — 57х3 | 70 | 0,4 |
| 76х6 — 57х5 | 0,6 | ||
| 80х50 | 89х3,5 — 57х3 | 75 | 0,6 |
| 89х6 — 57х4 | 0,9 | ||
| 89х8 — 57х5 | 1,2 | ||
| 100х50 | 108х4 — 57х3 | 80 | 0,9 |
| 108х6 — 57х4 | 1,2 | ||
| 100х80 | 108х4 — 89х3,5 | 80 | 1,0 |
| 108х6 — 89х6 | 1,2 | ||
| 125х100 | 133х5 — 108х4 | 100 | 1,6 |
| 133х8 — 108х6 | 2,5 | ||
| 150х50 | 159х4,5 — 57х3 | 75 | 2,1 |
| 159х8 — 57х4 | 2,4 | ||
| 150х80 | 159х4,5 — 89х3,5 | 130 | 2,3 |
| 159х8 — 89х6 | 3,9 | ||
| 150х100 | 159х4,5 — 108х4 | 130 | 2,3 |
| 159х8 — 108х6 | 3,9 | ||
| 150х125 | 159х4,5 — 133х4 | 130 | 2,4 |
| 159х8 — 133х8 | 3,6 | ||
| 200х100 | 219х6 — 108х4 | 95 | 5,4 |
| 219х10 — 108х6 | 6,2 | ||
| 200х125 | 219х6 — 133х4 | 140 | 5,6 |
| 219х10 — 133х8 | 6,4 | ||
| 200х150 | 219х6 — 159х4,5 | 140 | 6,4 |
| 219х10 — 159х8 | 7,2 | ||
| 250х150 | 273х7 — 159х4,5 | 180 | 8,6 |
| 273х10 — 159х6 | 12,0 | ||
| 273х12 — 159х10 | 14,0 | ||
| 250х200 | 273х7 — 219х6 | 180 | 10,0 |
| 273х10 — 219х8 | 14,0 | ||
| 273х12 — 219х10 | 16,0 | ||
| 300х150 | 325х8 — 159х4,5 | 140 | 14,0 |
| 325х12 — 159х8 | 16,0 | ||
| 300х200 | 325х10 — 219х8 | 180 | 15,0 |
| 325х12 — 219х10 | 17,0 | ||
| 300х250 | 325х8 — 273х8 | 180 | 14,0 |
| 325х10 — 273х10 | 17,0 | ||
| 325х12 — 273х12 | 20,0 | ||
| 350х300 | 377х10 — 325х8 | 220 | 20,0 |
| 377х12 — 325х10 | 24,0 | ||
| 377х16 — 325х16 | 28,0 | ||
| 400х200 | 426х12 — 219х6 | 220 | 27,0 |
| 426х16 — 219х10 | 31,0 | ||
| 400х250 | 426х12 — 273х8 | 220 | 27,0 |
| 426х16 — 273х10 | 34,0 | ||
| 400х300 | 426х10 — 325х8 | 220 | 23,0 |
| 426х12 — 325х10 | 27,0 | ||
| 426х16 — 325х12 | 31,0 | ||
| 400х350 | 426х10 — 377х10 | 220 | 27,0 |
| 426х12 — 377х12 | 31,0 | ||
| 426х16 — 377х16 | 34,0 | ||
| 500х400 | 530х14 — 426х12 | 300 | 46,0 |
| 530х116 — 426х16 | 54,0 |
