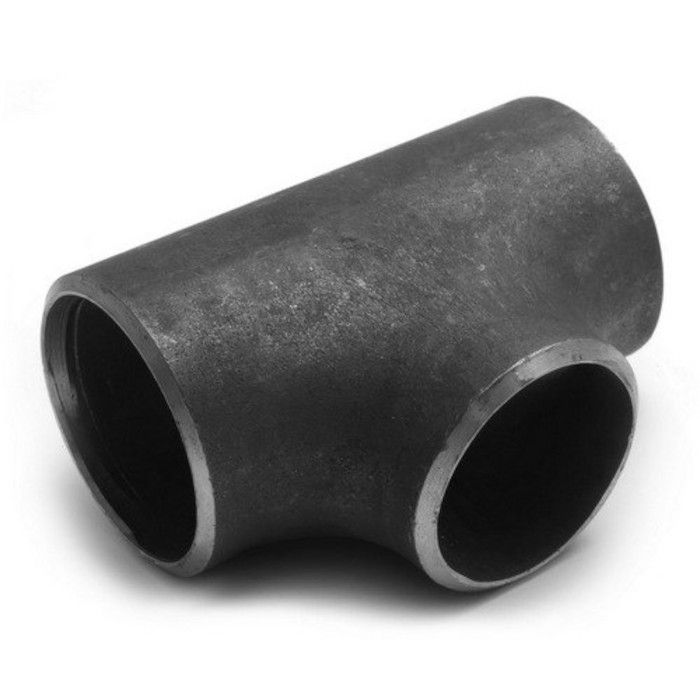

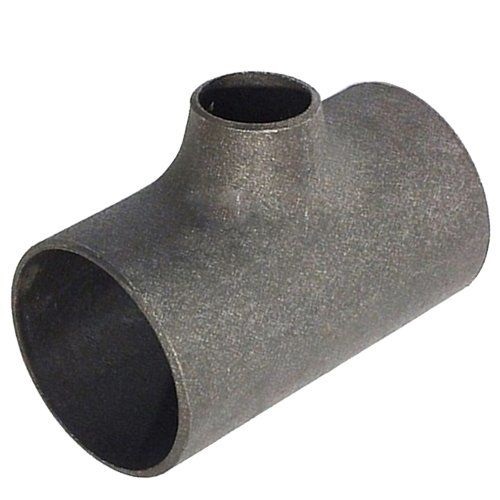

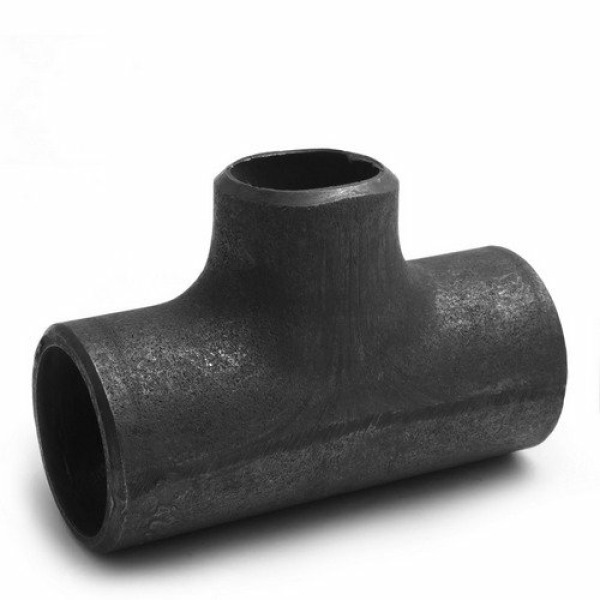

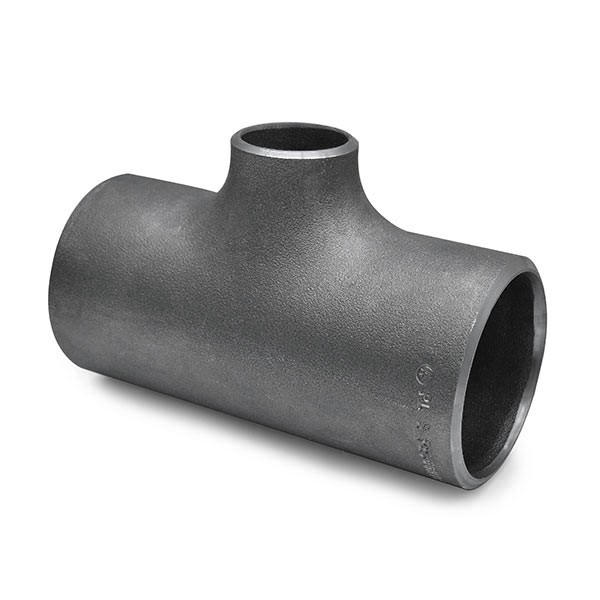

Тройник стальной переходной ГОСТ 17376-2001
Тройники переходные стальные бесшовные приварные предназначены для соединений труб при строительстве трубопроводов различного назначения, включая подконтрольные органам Ростехнадзора
Условное давление рассчитывается по формуле (2) ГОСТ 17380, допускается вычислять условное давление по другим формулам и методам расчета.
Размеры тройников равнопроходных и переходных ГОСТ 17376-2001 исполнения 1
Маркировка | Размеры, мм | ||||||
DN | D | T | D1 | T1 | F | Н | |
Тройник 15х2 ГОСТ 17376-2001 | 15 | 21,3 | 2 | 21,3 | 2 | 25 | 25 |
Тройник 15х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | |||||
Тройник 15х4 ГОСТ 17376-2001 | 4 | 4 | |||||
Тройник 20х2-15х2 ГОСТ 17376-2001 | 20 | 26,9 | 2 | 21,3 | 2 | 29 | 29 |
Тройник 20х3,2-15х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | |||||
Тройник 20х4-15х4 ГОСТ 17376-2001 | 4 | 4 | |||||
Тройник 20х2 ГОСТ 17376-2001 | 2 | 26,9 | 2 | ||||
Тройник 20х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | |||||
Тройник 20х4 ГОСТ 17376-2001 | 4 | 4 | |||||
Тройник 25х2-15х2 ГОСТ 17376-2001 | 25 | 33,7 | 2 | 21,3 | 2 | 38 | 38 |
Тройник 25х3,2-15х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | |||||
Тройник 25х4,5-15х4 ГОСТ 17376-2001 | 4,5 | 4 | |||||
Тройник 25х2-20х2 ГОСТ 17376-2001 | 2 | 26,9 | 2 | ||||
Тройник 25х3,2-20х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | |||||
Тройник 25х4,5-20х4 ГОСТ 17376-2001 | 4,5 | 4 | |||||
Тройник 25х2 ГОСТ 17376-2001 | 2 | 33,7 | 2,3 | ||||
Тройник 25х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | |||||
Тройник 25х4,5 ГОСТ 17376-2001 | 4,5 | 4,5 | |||||
Тройник 32х2,6-15х2 ГОСТ 17376-2001 | 32 | 42,4 | 2,6 | 21,3 | 2 | 48 | 48 |
Тройник 32х3,6-15х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | |||||
Тройник 32х5-15х4 ГОСТ 17376-2001 | 5 | 4 | |||||
Тройник 32х2,6-20х2 ГОСТ 17376-2001 | 2,6 | 26,9 | 2 | ||||
Тройник 32х3,6-20х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | |||||
Тройник 32х5-20х4 ГОСТ 17376-2001 | 5 | 4 | |||||
Тройник 32х2,6-25х2,3 ГОСТ 17376-2001 | 2,6 | 33,7 | 2,3 | ||||
Тройник 32х3,6-25х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | |||||
Тройник 32х5-25х4 ГОСТ 17376-2001 | 5 | 4 | |||||
Тройник 32х2,6 ГОСТ 17376-2001 | 2,6 | 42,4 | 2,6 | ||||
Тройник 32х3,6 ГОСТ 17376-2001 | 3,6 | 3,6 | |||||
Тройник 32х5 ГОСТ 17376-2001 | 5 | 5 | |||||
Тройник 40х2,6-20х2 ГОСТ 17376-2001 | 40 | 48,3 | 2,6 | 26,9 | 2 | 57 | 57 |
Тройник 40х3,6-20х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | |||||
Тройник 40х5-20х4 ГОСТ 17376-2001 | 5 | 4 | |||||
Тройник 40х2,6-25х2,3 ГОСТ 17376-2001 | 2,6 | 33,7 | 2,3 | ||||
Тройник 40х3,6-25х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | |||||
Тройник 40х5-25х4 ГОСТ 17376-2001 | 5 | 4 | |||||
Тройник 40х2,6-32х2,6 ГОСТ 17376-2001 | 2,6 | 42,4 | 2,6 | ||||
Тройник 40х3,6-32х3,6 ГОСТ 17376-2001 | 3,6 | 3,6 | |||||
Тройник 40х5-32х5 ГОСТ 17376-2001 | 5 | 5 | |||||
Тройник 40х2,6 ГОСТ 17376-2001 | 2,6 | 48,3 | 2,6 | ||||
Тройник 40х3,6 ГОСТ 17376-2001 | 3,6 | 3,6 | |||||
Тройник 40х5 ГОСТ 17376-2001 | 5 | 5 | |||||
Тройник 50х2,9-25х2,9 ГОСТ 17376-2001 | 50 | 60,3 | 2,9 | 33,7 | 2,9 | 64 | 51 |
Тройник 50х4-25х4 ГОСТ 17376-2001 | 4 | 4 | |||||
Тройник 50х5,6-25х5,6 ГОСТ 17376-2001 | 5,6 | 5,6 | |||||
Тройник 50х2,9-32х2,6 ГОСТ 17376-2001 | 2,9 | 42,4 | 2,6 | 57 | |||
Тройник 50х4-32х3,6 ГОСТ 17376-2001 | 4 | 3,6 | |||||
Тройник 50х5,6-32х4 ГОСТ 17376-2001 | 5,6 | 4 | |||||
Тройник 50х2,9-40х2,9 ГОСТ 17376-2001 | 2,9 | 48,3 | 2,6 | 60 | |||
Тройник 50х4-40х3,6 ГОСТ 17376-2001 | 4 | 3,6 | |||||
Тройник 50х5,6-40х5 ГОСТ 17376-2001 | 5,6 | 5 | |||||
Тройник 50х2,9 ГОСТ 17376-2001 | 2,9 | 60,3 | 2,3 | 64 | |||
Тройник 50х4 ГОСТ 17376-2001 | 4 | 3,2 | |||||
Тройник 50х5,6 ГОСТ 17376-2001 | 5,6 | 4,5 |
Размеры тройников равнопроходных и переходных ГОСТ 17376-2001 исполнения 2
Маркировка | Размеры, мм | |||||||
DN | D | T | D1 | T1 | F | Н | R | |
Тройник 15х2 ГОСТ 17376-2001 | 15 | 20 | 2 | - | 2 | 25 | 15 | 3 |
Тройник 15х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 15х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 20х2-15х2 ГОСТ 17376-2001 | 20 | 25 | 2 | 20 | 2 | 29 | 20 | 3 |
Тройник 20х3-15х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 20х4-15х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 20х2 ГОСТ 17376-2001 | 2 | - | 2 | 29 | 20 | 3 | ||
Тройник 20х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 20х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 25х2-15х2 ГОСТ 17376-2001 | 25 | 32 | 2 | 20 | 2 | 38 | 25 | 3 |
Тройник 25х3-15х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 25х4-15х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 25х2-20х2 ГОСТ 17376-2001 | 2 | 25 | 2 | 38 | 25 | 3 | ||
Тройник 25х3-20х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 25х4-20х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 25х2 ГОСТ 17376-2001 | 2 | - | 2 | 38 | 25 | 3 | ||
Тройник 25х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 25х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 32х2-15х2 ГОСТ 17376-2001 | 32 | 38 | 2 | 20 | 2 | 32 | 32 | 4 |
Тройник 32х3-15х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 32х4-15х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 32х2-20х2 ГОСТ 17376-2001 | 2 | 25 | 2 | 32 | 32 | 4 | ||
Тройник 32х3-20х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 32х4-20х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 32х2-25х2 ГОСТ 17376-2001 | 2 | 32 | 2 | 32 | 32 | 4 | ||
Тройник 32х3-25х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 32х4-25х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 32х2 ГОСТ 17376-2001 | 2 | - | 2 | 32 | 32 | 4 | ||
Тройник 32х3 ГОСТ 17376-2001 | 3 | 3 | ||||||
Тройник 32х4 ГОСТ 17376-2001 | 4 | 4 | ||||||
Тройник 40х2,5 ГОСТ 17376-2001 | 40 | 45 | 2,5 | - | - | 40 | 40 | 5 |
Тройник 40х4 ГОСТ 17376-2001 | 4 | |||||||
Тройник 40х5 ГОСТ 17376-2001 | 5 | |||||||
Тройник 50х3-40х2,5 ГОСТ 17376-2001 | 50 | 57 | 3 | 45 | 2,5 | 50 | 45 | 5 |
Тройник 50х4-40х3 ГОСТ 17376-2001 | 4 | 3 | ||||||
Тройник 50х5-40х4 ГОСТ 17376-2001 | 5 | 4 | ||||||
Тройник 50х3 ГОСТ 17376-2001 | 3 | - | - | 50 | 45 | 5 | ||
Тройник 50х4 ГОСТ 17376-2001 | 4 | |||||||
Тройник 50х5 ГОСТ 17376-2001 | 5 | |||||||
Тройник 65х3,5-40х2,5 ГОСТ 17376-2001 | 65 | 76 | 3,5 | 45 | 2,5 | 65 | 60 | 5 |
Тройник 65х6-40х4 ГОСТ 17376-2001 | 6 | 4 | ||||||
Тройник 65х7-40х5 ГОСТ 17376-2001 | 7 | 5 | ||||||
Тройник 65х3,5-50х3 ГОСТ 17376-2001 | 3,5 | 57 | 3 | 5 | ||||
Тройник 65х6-50х5 ГОСТ 17376-2001 | 6 | 5 | ||||||
Тройник 65х7-50х5,5 ГОСТ 17376-2001 | 7 | 5,5 | ||||||
Тройник 65х3,5 ГОСТ 17376-2001 | 3,5 | - | - | 5 | ||||
Тройник 65х6 ГОСТ 17376-2001 | 6 | |||||||
Тройник 65х7 ГОСТ 17376-2001 | 7 | |||||||
Тройник 80х3,5-50х3 ГОСТ 17376-2001 | 80 | 89 | 3,5 | 57 | 3 | 80 | 70 | 5 |
Тройник 80х6-50х4 ГОСТ 17376-2001 | 6 | 4 | ||||||
Тройник 80х8-50х5,5 ГОСТ 17376-2001 | 8 | 5,5 | ||||||
Тройник 80х3,5-65х3 ГОСТ 17376-2001 | 3,5 | 76 | 3 | 5 | ||||
Тройник 80х6-65х4 ГОСТ 17376-2001 | 6 | 4 | ||||||
Тройник 80х8-65х5,5 ГОСТ 17376-2001 | 8 | 5,5 | ||||||
Тройник 80х3,5 ГОСТ 17376-2001 | 3,5 | - | 3,5 | 5 | ||||
Тройник 80х6 ГОСТ 17376-2001 | 6 | 6 | ||||||
Тройник 80х8 ГОСТ 17376-2001 | 8 | 7 | ||||||
Тройник 100х4-65х3,5 ГОСТ 17376-2001 | 100 | 108 | 4 | 76 | 3,5 | 100 | 80 | 5 |
Тройник 100х6-65х5 ГОСТ 17376-2001 | 6 | 5 | ||||||
Тройник 100х8-65х6 ГОСТ 17376-2001 | 8 | 6 | ||||||
Тройник 100х9-65х7 ГОСТ 17376-2001 | 9 | 7 | ||||||
Тройник 100х4-80х4 ГОСТ 17376-2001 | 4 | 89 | 4 | 5 | ||||
Тройник 100х6-80х6 ГОСТ 17376-2001 | 6 | 6 | ||||||
Тройник 100х8-80х8 ГОСТ 17376-2001 | 8 | 8 | ||||||
Тройник 100х9-80х9 ГОСТ 17376-2001 | 9 | 9 | ||||||
Тройник 100х4 ГОСТ 17376-2001 | 4 | - | 4 | 5 | ||||
Тройник 100х6 ГОСТ 17376-2001 | 6 | 6 | ||||||
Тройник 100х8 ГОСТ 17376-2001 | 8 | 8 | ||||||
Тройник 100х9 ГОСТ 17376-2001 | 9 | 9 | ||||||
Тройник 100х4-65х3,5 ГОСТ 17376-2001 | 100 | 114 | 4 | 76 | 3,5 | 100 | 90 | 5 |
Тройник 100х5-65х5 ГОСТ 17376-2001 | 5 | 5 | ||||||
Тройник 100х6-65х6 ГОСТ 17376-2001 | 6 | 6 | ||||||
Тройник 100х9-65х7 ГОСТ 17376-2001 | 9 | 7 | ||||||
Тройник 100х4-80х4 ГОСТ 17376-2001 | 4 | 89 | 4 | 5 | ||||
Тройник 100х5-80х5 ГОСТ 17376-2001 | 5 | 5 | ||||||
Тройник 100х6-80х6 ГОСТ 17376-2001 | 6 | 6 | ||||||
Тройник 100х9-80х8 ГОСТ 17376-2001 | 9 | 8 | ||||||
Тройник 100х4 ГОСТ 17376-2001 | 4 | - | 4 | 5 | ||||
Тройник 100х5 ГОСТ 17376-2001 | 5 | 5 | ||||||
Тройник 100х6 ГОСТ 17376-2001 | 6 | 6 | ||||||
Тройник 100х9 ГОСТ 17376-2001 | 9 | 9 | ||||||
Тройник 150х4,5-100х4 ГОСТ 17376-2001 | 150 | 159 | 4,5 | 108 | 4 | 130 | 110 | 8 |
Тройник 150х6-100х5 ГОСТ 17376-2001 | 6 | 5 | ||||||
Тройник 150х8-100х6 ГОСТ 17376-2001 | 8 | 6 | ||||||
Тройник 150х10-100х9 ГОСТ 17376-2001 | 10 | 9 | ||||||
Тройник 150х12-100х10 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 150х4,5-100х4 ГОСТ 17376-2001 | 4,5 | 114 | 4 | |||||
Тройник 150х6-100х5 ГОСТ 17376-2001 | 6 | 5 | ||||||
Тройник 150х8-100х6 ГОСТ 17376-2001 | 8 | 6 | ||||||
Тройник 150х10-100х9 ГОСТ 17376-2001 | 10 | 9 | ||||||
Тройник 150х12-100х10 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 150х4,5 ГОСТ 17376-2001 | 4,5 | - | 4 | |||||
Тройник 150х6 ГОСТ 17376-2001 | 6 | 5 | ||||||
Тройник 150х8 ГОСТ 17376-2001 | 8 | 6 | ||||||
Тройник 150х10 ГОСТ 17376-2001 | 10 | 9 | ||||||
Тройник 150х12 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 200х6-150х6 ГОСТ 17376-2001 | 200 | 219 | 6 | 159 | 6 | 160 | 140 | 10 |
Тройник 200х8-150х6 ГОСТ 17376-2001 | 8 | 6 | ||||||
Тройник 200х10-150х8 ГОСТ 17376-2001 | 10 | 8 | ||||||
Тройник 200х12-150х11 ГОСТ 17376-2001 | 12 | 11 | ||||||
Тройник 200х16-150х12 ГОСТ 17376-2001 | 16 | 12 | ||||||
Тройник 200х6 ГОСТ 17376-2001 | 6 | - | 6 | |||||
Тройник 200х8 ГОСТ 17376-2001 | 8 | 6 | ||||||
Тройник 200х10 ГОСТ 17376-2001 | 10 | 8 | ||||||
Тройник 200х12 ГОСТ 17376-2001 | 12 | 11 | ||||||
Тройник 200х16 ГОСТ 17376-2001 | 16 | 12 | ||||||
Тройник 250х7-150х4,5 ГОСТ 17376-2001 | 250 | 273 | 7 | 159 | 4,5 | 190 | 175 | 12 |
Тройник 250х10-150х6 ГОСТ 17376-2001 | 10 | 6 | ||||||
Тройник 250х12-150х8 ГОСТ 17376-2001 | 12 | 8 | ||||||
Тройник 250х16-150х11 ГОСТ 17376-2001 | 16 | 11 | ||||||
Тройник 250х18-150х12 ГОСТ 17376-2001 | 18 | 12 | ||||||
Тройник 250х7-200х6 ГОСТ 17376-2001 | 7 | 219 | 6 | |||||
Тройник 250х10-200х8 ГОСТ 17376-2001 | 10 | 8 | ||||||
Тройник 250х12-200х10 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 250х16-200х12 ГОСТ 17376-2001 | 16 | 12 | ||||||
Тройник 250х18-200х16 ГОСТ 17376-2001 | 18 | 16 | ||||||
Тройник 250х7 ГОСТ 17376-2001 | 7 | - | 6 | |||||
Тройник 250х10 ГОСТ 17376-2001 | 10 | 8 | ||||||
Тройник 250х12 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 250х16 ГОСТ 17376-2001 | 16 | 12 | ||||||
Тройник 250х18 ГОСТ 17376-2001 | 18 | 16 | ||||||
Тройник 300х8-200х6 ГОСТ 17376-2001 | 300 | 325 | 8 | 219 | 6 | 220 | 200 | 15 |
Тройник 300х10-200х8 ГОСТ 17376-2001 | 10 | 8 | ||||||
Тройник 300х12-200х10 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 300х16-200х12 ГОСТ 17376-2001 | 16 | 12 | ||||||
Тройник 300х22-200х16 ГОСТ 17376-2001 | 22 | 16 | ||||||
Тройник 300х8-250х7 ГОСТ 17376-2001 | 8 | 273 | 7 | |||||
Тройник 300х10-250х10 ГОСТ 17376-2001 | 10 | 10 | ||||||
Тройник 300х12-250х12 ГОСТ 17376-2001 | 12 | 12 | ||||||
Тройник 300х16-250х16 ГОСТ 17376-2001 | 16 | 16 | ||||||
Тройник 300х22-250х18 ГОСТ 17376-2001 | 22 | 18 | ||||||
Тройник 300х8 ГОСТ 17376-2001 | 8 | - | 7 | |||||
Тройник 300х10 ГОСТ 17376-2001 | 10 | 10 | ||||||
Тройник 300х12 ГОСТ 17376-2001 | 12 | 12 | ||||||
Тройник 300х16 ГОСТ 17376-2001 | 16 | 16 | ||||||
Тройник 300х22 ГОСТ 17376-2001 | 22 | 18 | ||||||
Тройник 350х10-250х7 ГОСТ 17376-2001 | 350 | 377 | 10 | 273 | 7 | 240 | 225 | 15 |
Тройник 350х12-250х10 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 350х16-250х12 ГОСТ 17376-2001 | 16 | 12 | ||||||
Тройник 350х20-250х16 ГОСТ 17376-2001 | 20 | 16 | ||||||
Тройник 350х10-300х8 ГОСТ 17376-2001 | 10 | 325 | 8 | |||||
Тройник 350х12-300х10 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 350х16-300х16 ГОСТ 17376-2001 | 16 | 16 | ||||||
Тройник 350х20-300х18 ГОСТ 17376-2001 | 20 | 18 | ||||||
Тройник 350х10 ГОСТ 17376-2001 | 10 | - | 8 | |||||
Тройник 350х12 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 350х16 ГОСТ 17376-2001 | 16 | 16 | ||||||
Тройник 350х20 ГОСТ 17376-2001 | 20 | 18 | ||||||
Тройник 400х10-300х8 ГОСТ 17376-2001 | 400 | 426 | 10 | 325 | 8 | 270 | 250 | 18 |
Тройник 400х12-300х10 ГОСТ 17376-2001 | 12 | 10 | ||||||
Тройник 400х16-300х16 ГОСТ 17376-2001 | 16 | 16 | ||||||
Тройник 400х18-300х18 ГОСТ 17376-2001 | 18 | 18 | ||||||
Тройник 400х10-350х10 ГОСТ 17376-2001 | 10 | 377 | 10 | |||||
Тройник 400х12-350х12 ГОСТ 17376-2001 | 12 | 12 | ||||||
Тройник 400х16-350х16 ГОСТ 17376-2001 | 16 | 16 | ||||||
Тройник 400х18-350х18 ГОСТ 17376-2001 | 18 | 18 | ||||||
Тройник 400х10 ГОСТ 17376-2001 | 10 | - | 10 | |||||
Тройник 400х12 ГОСТ 17376-2001 | 12 | 12 | ||||||
Тройник 400х16 ГОСТ 17376-2001 | 16 | 16 | ||||||
Тройник 400х18 ГОСТ 17376-2001 | 18 | 18 |
