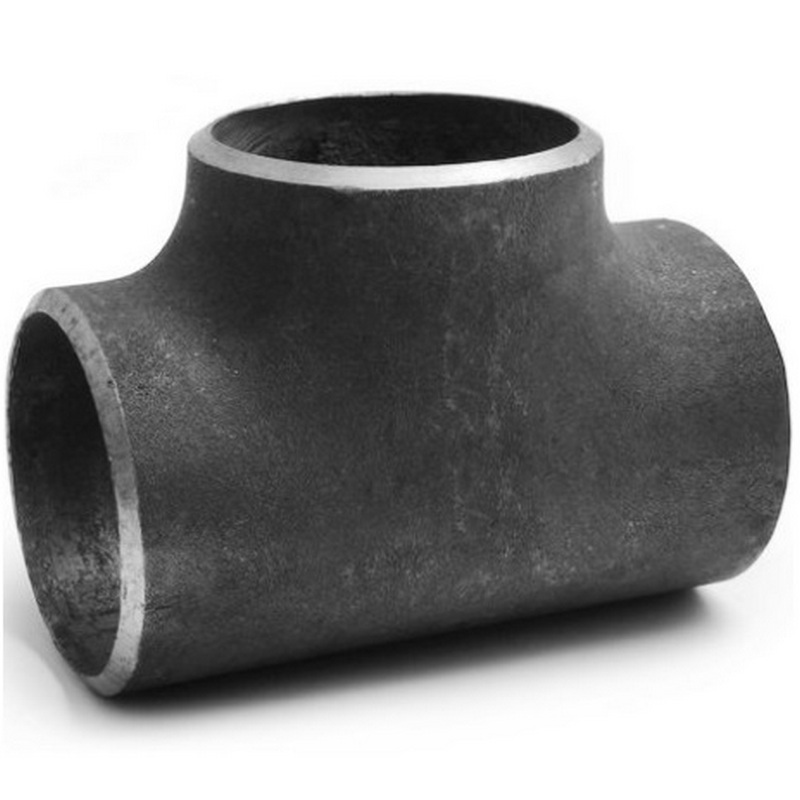

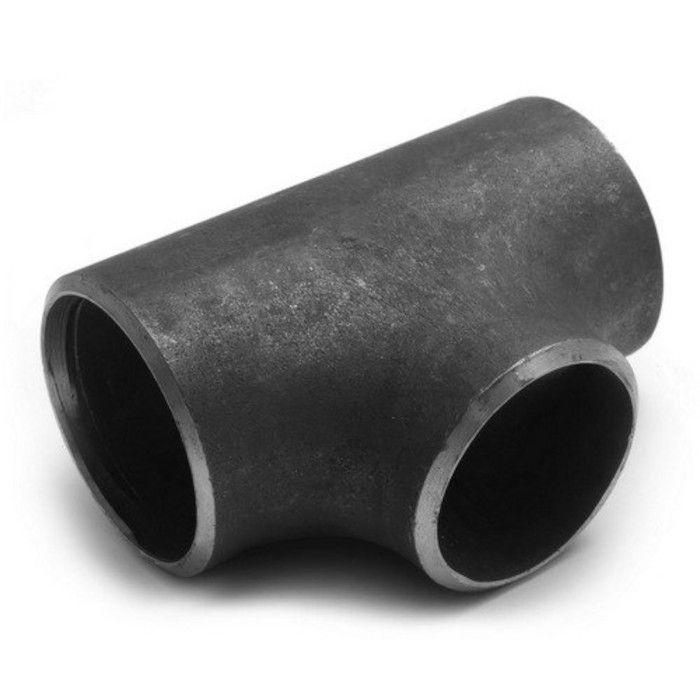

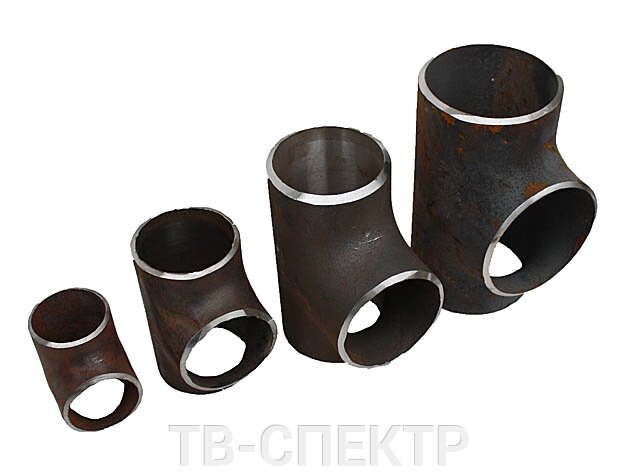

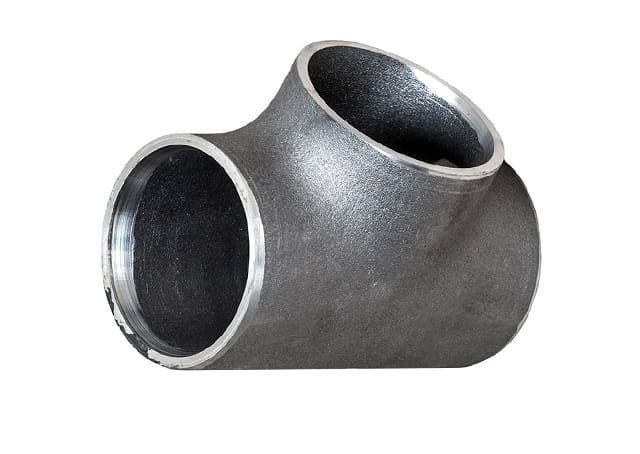

Тройник стальной прямой ГОСТ 17376-2001
тройники стальные равнопроходные ГОСТ 17376-2001 применяются на трубопроводах различного назначения, включая подконтрольные органам надзора, для присоединения к магистральному трубопроводу боковых ответвлений (ГОСТ 17380-2001).
Технические характеристики:
Давление РN (Py): до 16 МПа.
Температура среды: от минус 70 до плюс 450°С.
Условный проход: от 40 до 400 (наружный диаметр от 45 до 426 мм).
Технические характеристики:
Давление РN (Py): до 16 МПа.
Температура среды: от минус 70 до плюс 450°С.
Условный проход: от 40 до 400 (наружный диаметр от 45 до 426 мм).
Тройники стальные равнопроходные бесшовные приварные из углеродистой и низколегированной стали марок 10, 20, 10Г2, 15ГС, 09Г2С и других, производятся методом штамповки из трубных заготовок. Конструкция и размеры выполняются в соответствии с таблицей 2 ГОСТ 17376-2001.
Обозначения:
DN — условный проход;
D — наружный диаметр торцов равнопроходных тройников;
Т — толщина стенки деталей на торцах диаметра D;
Тв — толщина стенки тройников в зоне сопряжения магистрали и ответвления;
F — размер между плоскостью торца магистрали и центром торца ответвления тройников;
Н — размер между плоскостью торца ответвления и центрами торцов магистрали тройников;
r — радиус наружной поверхности тройников в зоне сопряжения магистрали и ответвления в плоскости, проходящей через центры торцов.
DN — условный проход;
D — наружный диаметр торцов равнопроходных тройников;
Т — толщина стенки деталей на торцах диаметра D;
Тв — толщина стенки тройников в зоне сопряжения магистрали и ответвления;
F — размер между плоскостью торца магистрали и центром торца ответвления тройников;
Н — размер между плоскостью торца ответвления и центрами торцов магистрали тройников;
r — радиус наружной поверхности тройников в зоне сопряжения магистрали и ответвления в плоскости, проходящей через центры торцов.
Примеры условных обозначений:
— тройника исполнения 2, D = 76 мм, Т = 7,0 мм, из стали марки 20:
Тройник 76х7 ГОСТ 17376-2001
— тройника исполнения 2, D = 76 мм, Т = 7,0 мм из стали марки 09Г2С:
Тройник 76х7-09Г2С ГОСТ 17376-2001
— тройника исполнения 2, D = 76 мм, Т = 7,0 мм, Тв = 10,0 из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:
Тройник П 76х7/10-09Г2С ГОСТ 17376-2001.
| DN, мм |
D, мм |
Т, мм |
F, мм |
H, мм |
Масса, кг |
| 40 | 45 | 2,5 | 40 | 40 | 0,3 |
| 4,0 | 0,4 | ||||
| 5,0 | 0,4 | ||||
| 50 | 57 | 3,0 | 50 | 45 | 0,4 |
| 4,0 | 0,6 | ||||
| 5,0 | 0,7 | ||||
| 65 | 76 | 3,5 | 65 | 60 | 0,8 |
| 6,0 | 1,4 | ||||
| 7,0 | 1,6 | ||||
| 80 | 89 | 3,5 | 80 | 70 | 1,5 |
| 6,0 | 2,0 | ||||
| 8,0 | 2,7 | ||||
| 100 | 108 | 4,0 | 100 | 80 | 2,2 |
| 6,0 | 3,3 | ||||
| 8,0 | 4,5 | ||||
| 150 | 159 | 4,5 | 130 | 110 | 4,8 |
| 6,0 | 6,6 | ||||
| 8,0 | 9,0 | ||||
| 10,0 | 10,1 | ||||
| 200 | 219 | 6,0 | 160 | 140 | 10,2 |
| 8,0 | 13,8 | ||||
| 10,0 | 16,8 | ||||
| 12,0 | 19,9 | ||||
| 250 | 273 | 7,0 | 190 | 175 | 18,4 |
| 10,0 | 26,0 | ||||
| 12,0 | 31,2 | ||||
| 300 | 325 | 8,0 | 220 | 200 | 27,4 |
| 10,0 | 34,2 | ||||
| 12,0 | 41,1 | ||||
| 400 | 426 | 10,0 | 270 | 250 | 55,5 |
| 12,0 | 66,6 | ||||
| 16,0 | 8,88 |
