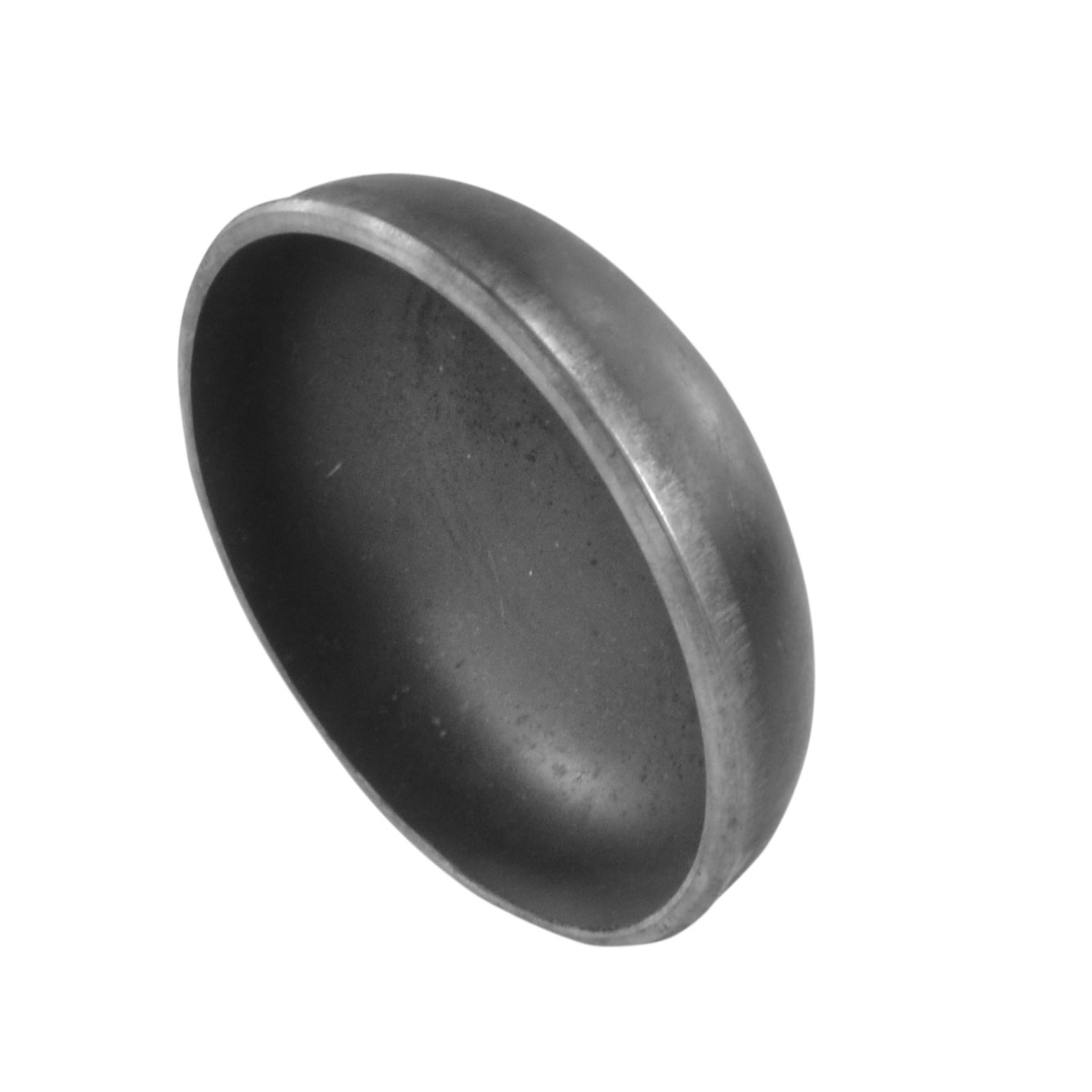

Заглушка стальная эллиптическая ГОСТ 17379-2001
Область применения:
Настоящий стандарт распространяется на бесшовные приварные эллиптические заглушки из углеродистой и низколегированной стали.
Область применения заглушек - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1., 4,2 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия.
Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
Конструкция и размеры
Конструкция и размеры заглушек должны соответствовать указанным на рисунке 1 в таблицах 1 и 2.
Исполнение 1
|
DN |
D |
T |
K |
Масса, кг |
|
15 |
21,3 |
2,0 |
25 |
- |
|
3,2 |
0,04 |
|||
|
4,0 |
- |
|||
|
20 |
26,9 |
2,0 |
25 |
- |
|
3,2 |
0,07 |
|||
|
4,0 |
- |
|||
|
25 |
33,7 |
2,3 |
38 |
- |
|
3,2 |
0,10 |
|||
|
4,5 |
- |
|||
|
32 |
42,4 |
2,6 |
38 |
- |
|
3,6 |
0,14 |
|||
|
5,0 |
- |
|||
|
40 |
48,3 |
2,6 |
38 |
- |
|
3,6 |
0,17 |
|||
|
5,0 |
- |
|||
|
50 |
60,3 |
2,9 |
38 |
- |
|
4,0 |
0,24 |
|||
|
5,6 |
0,32 |
|||
|
65 |
76,1 |
2,9 |
38 |
- |
|
5,0 |
0,39 |
|||
|
7,1 |
0,52 |
|||
|
80 |
88,9 |
3,2 |
51 |
- |
|
5,6 |
0,67 |
|||
|
8,0 |
0,91 |
|||
|
100 |
114,3 |
3,6 |
64 |
- |
|
6,3 |
1,2 |
|||
|
8,8 |
1,6 |
|||
|
125 |
139,7 |
4,0 |
76 |
- |
|
6,3 |
1,8 |
|||
|
10,0 |
2,8 |
|||
|
150 |
168,3 |
4,5 |
89 |
- |
|
7,1 |
2,9 |
|||
|
11,0 |
4,4 |
|||
|
200 |
219,1 |
6,3 |
102 |
- |
|
8,0 |
5,0 |
|||
|
12,5 |
7,6 |
|||
|
250 |
273,0 |
6,3 |
152 |
- |
|
10,0 |
9,80 |
|||
|
300 |
323,9 |
7,1 |
178 |
- |
|
10,0 |
14,0 |
|||
|
350 |
355,6 |
8,0 |
191 |
- |
|
11,0 |
18,0 |
|||
|
400 |
406,4 |
8,8 |
203 |
- |
|
12,5 |
26,0 |
|||
|
450 |
457,0 |
10,0 |
229 |
29,0 |
|
500 |
508,0 |
11,0 |
254 |
37,0 |
|
600 |
610,0 |
12,5 |
305 |
54,0 |
|
700 |
711,0 |
- |
305 |
- |
|
800 |
813,0 |
- |
305 |
- |
|
900 |
914,0 |
- |
305 |
- |
|
1000 |
1016,0 |
- |
305 |
- |
Исполнение 2
|
DN |
D |
T |
K |
Масса, кг |
|
|
25 |
32 |
2,0 |
15 |
0,1 |
|
|
3,0 |
0,1 |
|
|||
|
32 |
38 |
2,0 |
20 |
0,1 |
|
|
3,0 |
0,1 |
|
|||
|
40 |
45 |
2,5 |
20 |
0,1 |
|
|
4,0 |
0,2 |
|
|||
|
50 |
57 |
3,0 |
30 |
0,2 |
|
|
5,0 |
0,3 |
|
|||
|
65 |
76 |
3,5 |
40 |
0,4 |
|
|
6,0 |
0,5 |
|
|||
|
80 |
89 |
3,5 |
45 |
0,6 |
|
|
8,0 |
0,9 |
|
|||
|
100 |
108 |
4,0 |
50 |
0,7 |
|
|
8,0 |
1,3 |
|
|||
|
114 |
4,0 |
0,7 |
|
||
|
8,0 |
1,3 |
|
|||
|
125 |
133 |
4,0 |
55 |
0,9 |
|
|
8,0 |
2,0 |
|
|||
|
10,0 |
2,5 |
|
|||
|
150 |
159 |
4,5 |
65 |
1,5 |
|
|
8,0 |
2,3 |
|
|||
|
11,0 |
3,2 |
|
|||
|
168 |
4,5 |
1,5 |
|
||
|
8,0 |
2,3 |
|
|||
|
11,0 |
3,2 |
|
|||
|
200 |
219 |
8,0 |
75 |
4,6 |
|
|
10,0 |
5,1 |
|
|||
|
12,0 |
6,1 |
|
|||
|
250 |
273 |
7,0 |
85 |
4,9 |
|
|
12,0 |
9,2 |
|
|||
|
14,0 |
11,0 |
|
|||
|
18,0 |
14,0 |
|
|||
|
300 |
325 |
10,0 |
100 |
11,0 |
|
|
12,0 |
13,0 |
|
|||
|
18,0 |
19,0 |
|
|||
|
20,0 |
21,0 |
|
|||
|
350 |
377 |
10,0 |
115 |
16,0 |
|
|
12,0 |
19,0 |
|
|||
|
16,0 |
26,0 |
|
|||
|
20,0 |
32,0 |
|
|||
|
24,0 |
38,0 |
|
|||
|
400 |
426 |
10,0 |
125 |
19,0 |
|
|
12,0 |
23,0 |
|
|||
|
16,0 |
30,0 |
|
|||
|
18,0 |
34,0 |
|
|||
|
22,0 |
42,0 |
|
|||
|
26,0 |
50,0 |
|
|||
|
500 |
530 |
10,0 |
150 |
25,0 |
|
|
16,0 |
40,0 |
|
|||
|
20,0 |
50,0 |
|
|||
|
22,0 |
55,0 |
|
|||
|
26,0 |
65,0 |
|
|||
|
30,0 |
75,0 |
