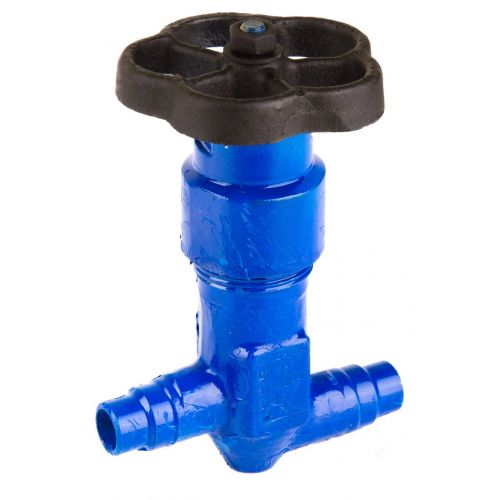

Клапан сильфонный нержавеющий 14нж17п

Клапан  сильфонный из нержавеющей стали применяются как запорное устройство на трубопроводах с  диаметрами Ду: от 15мм  до 150мм с рабочими средами: вода, газ, пар, различные агрессивные среды при температуре до +200 град.С и  давлением до 1,0 МПа. Монтажная установка для  ручного управления — любая,  для приводных — электроприводом вверх, при движении среды под золотник.

Такие клапаны применяется в системах, где есть необходимость исключить протечки в окружающую среду, в отличии от использования сальниковых клапанов. Конечно такое преимущество достигается путём значительного усложнения конструкции и как следствие — более высокой стоимости. При поломке сильфонного узла клапана, его ремонт предполагает сложную и дорогостоящую процедуру поэтому чаще клапан приходится полностью менять на новый.

  • Рабочая среда: жидкости и газы, нейтральные к материалам изделия при температуре: до +200 град.С;
  • Герметичность:  класс «А»  по  ГОСТ 9544-93;
  • Давление условное Pу:  1,0 МПа;
  • Присоединение к трубопроводу: цапковое, под приварку, фланцевое по ГОСТ 12815-80;
  • Уплотнение затвора: фторопласт;
  • Корпус: сталь нержавеющая марки: 12Х18Н9Т;
  • Привод — ручной, шарнирная муфта и электропривод.



Габариты и масса:



14нж17п Ду, ммДлина, мм.Масса фл, кгМасса прив, кг
32 180 14,7 10,7
40 200 15,3 11,3
50 230 18,1 13,1
65 290 33 26
80 310 39,2 32
100 350 61 50
125 400 132,3 120,8
150 480 174 159
