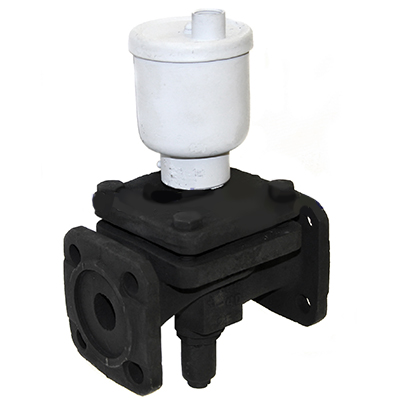

Клапан электромагнитный чугунный 15кч835р

Клапан мембранный типа СКМО15кч835р; 15кч835р1Клапан мембранный типа СКМОГ01 с электромагнитным приводом фланцевый из ковкого чугунаГ01 с электромагнитным приводом фланцевый из ковкого чугуна предназначен для применения в качестве клапана безопасности в схемах дистанционного управления газогорелочными устройствами. Исполнение клапана - нормально-открытое (НО). При отсутствии питания в сети клапан открыт. При подаче электроэнергии на электромагнит клапан закрывается. Клапан имеет ручной дублер для закрытия затвора в случаях отсутствия питания на катушке электромагнита.

Фланцы клапана (вентиля) - по ГОСТ 12819-80 на PN 1,6 МПа (16 кГс/см15кч835р; 15кч835р1Клапан мембранный типа СКМОГ01 с электромагнитным приводом фланцевый из ковкого чугуна).

Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2.

Ответные фланцы - по ГОСТ 12820-80, ГОСТ 12821-80 на PN 1,6 МПа (16 кГс/см15кч835р; 15кч835р1Клапан мембранный типа СКМОГ01 с электромагнитным приводом фланцевый из ковкого чугуна), исполнение 1.

Направление подачи среды - по стрелке на корпусе клапана.

Степень защиты персонала от прикосновения и попадания пыли и влаги на токоведущие части электромагнита обеспечивает полную пыленепроницаемость и защиту от водяных струй.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69.

Клапан обеспечивает герметичность по классу А ГОСТ 9544-93.

Клапан сохраняет герметичность по отношению к внешней среде при любом положении затвора.

Общие требования безопасности - по ГОСТ 12.2.063-81.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок эксплуатации - 12 месяцев. Исчисление гарантийного срока начинается со дня ввода клапана в эксплуатацию, но не позднее 6 месяцев для действующих предприятий, 9 месяцев для строящихся предприятий и 12 месяцев для предприятий с сезонным характером работ со дня отгрузки продукции потребителю.

Наработка на отказ - 50 000 циклов.

Срок консервации - 3 года. По истечении срока консервации клапан должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см15кч835р; 15кч835р1Клапан мембранный типа СКМОГ01 с электромагнитным приводом фланцевый из ковкого чугуна)

0,1 (1)



Диаметр номинальный, DN, мм



25; 40

Рабочая среда

природный газ, нейтральные газы, воздух



Температура рабочей среды, t °С



от -15 до +40

Температура окружающей среды, t °С



от -10 до +50

Присоединение к трубопроводу



фланцевое

Тип привода



электромагнитный

Время срабатывания клапана, сек



1

Масса, кг, не более



5,4; 6,7

Изготовление и поставка



TУ 3732-002-00218137-95

 ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Обозначение



Тип привода

Род тока

Напряжение питания, В

Мощность, Вт

Частота, Гц

Степень защиты

15кч835р



ЭМ-16

постоянный

12; 24; 110; 220

12

-

IP 65

15кч835р1

ЭМ-16

переменный



220; 380



50-60



 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали



Марка материала

Корпус



чугун КЧ 30-6

Крышка



чугун КЧ 30-6

Шпиндель



сталь 20X13; латунь

Материал уплотнительных поверхностей



фторопласт или БР-3

Сальниковая набивка



АП по ГОСТ 5152-84

Прокладка



паранит

 ЧЕРТЕЖ ОБЩЕГО ВИДА

15кч835р; 15кч835р1Клапан мембранный типа СКМОГ01 с электромагнитным приводом фланцевый из ковкого чугуна

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN, мм

L, мм

Н, мм

15кч835р; 15кч835р1Клапан мембранный типа СКМОГ01 с электромагнитным приводом фланцевый из ковкого чугуна, мм

15кч835р; 15кч835р1Клапан мембранный типа СКМОГ01 с электромагнитным приводом фланцевый из ковкого чугуна, мм

15кч835р; 15кч835р1Клапан мембранный типа СКМОГ01 с электромагнитным приводом фланцевый из ковкого чугуна, мм

B, мм



b, мм

d, мм

15кч835р



25

160

75

215

60

75

14

2

11

15кч835р1



40

170

100

225

60

100

16

2

14
