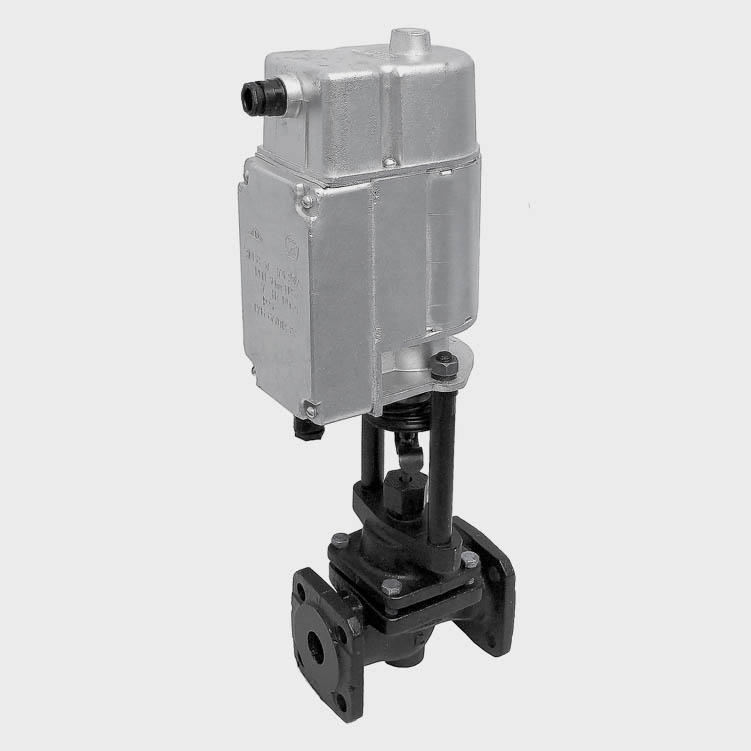

Клапан электромагнитный чугунный 15кч892п

Клапан 15кч892п предназначен для использования в качестве запорного устройства на трубопроводах для автоматического и дистанционного управления потоками воды и пара температурой до +150°С. Исполнение  клапана - нормально-закрытый (НЗ), т.е. при отсутствии электропитания в сети затвор клапана закрыт. Клапан оснащен ручным дублером для открытия затвора клапана в случаи отсутствия электропитания на катушке электромагнита. Привод клапана – электромагнитный (переменный и постоянный ток 110В, 220В, 380В). Клапан 15кч892п изготавливается условными диаметрами: Ду25, Ду50, Ду65.

15кч892п 15 - тип арматуры - клапан (вентиль);
кч - материал корпуса - ковкий чугун;
892 - номер модели;
п - материал уплотнения - пластмасса (фторопласт-4). Маркировка клапанов в зависимости от рода и значения тока:

15кч892п1м - постоянный ток 110 В
15кч892п2м - постоянный ток 220 В
15кч892п3м - переменный ток 220 В
15кч892п4м - переменный ток 380 В

• Температура рабочей среды: от +5 до + 150°С;
• Температура окружающей среды: от +1 до +50°С;
• Рабочая среда: вода, пар, воздух;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  «У1»;
• Направление потока среды: на золотник;
• Привод: электромагнитный (электромагнит ЭМ 38-37);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: электромагнитом вверх, допустимое отклонение от вертикали не более 15° в любую сторону;
• Регламентирующий документ: ТУ 26-07-1049-77, ТУ 3732-012-0021837-2003;
• Класс герметичности по ГОСТ 9544-93:  «А»;

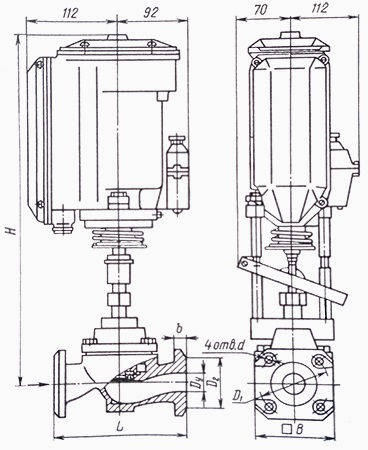

• Номер чертежа: СЗ 21087;
• Материал корпуса, крышки: КЧ 30-6;
• Материал мембраны, уплотнения: фторопласт-4;
• Материал кольца в корпусе: сталь 12х17;
• Материал золотника: ЛС 59-1;
