Клапан электромагнитный чугунный СВВ

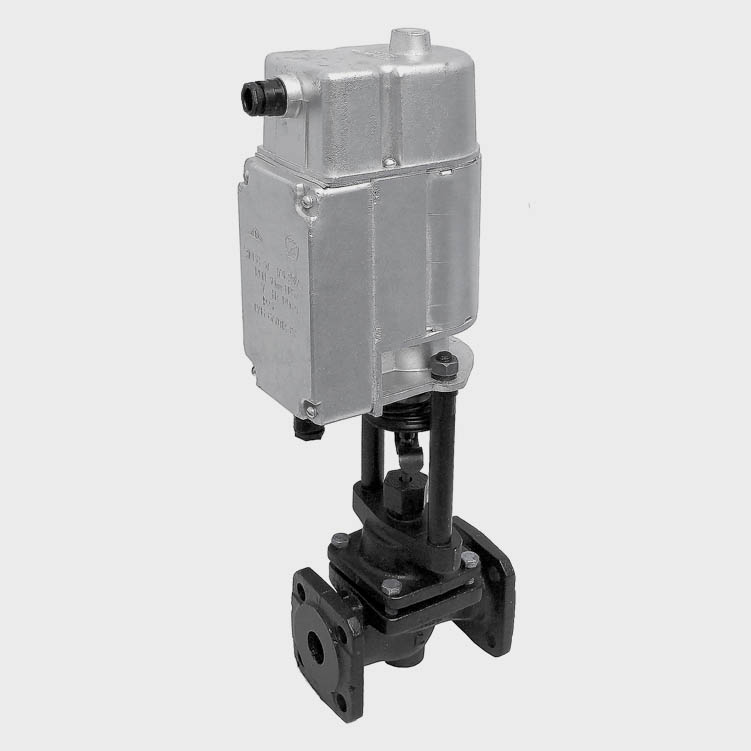

Электромагнитный клапан СВВ (15кч892п3м), имеющий электромагнитную защелку, предназначен для перекрытия трубопроводов, проводящих пар и воду условным давлением до 16 атмосфер и температурой до +150°С. Управление клапанами может происходить автоматически или дистанционно. Привод - электромагнитный, переменного тока, напряжением 220 В. Изготовление и поставка по ТУ 3732-012-0021837-2003. Клапаны СВВ выпускаются диаметрами условными Ду25, Ду50, Ду65.
Технические характеристики
| Характеристика |
Показатель |
| Рабочая среда | горячая вода , пар |
| Температура рабочей среды, °С | от +5 до +150 |
| Температура окружающей среды, °С | от +1 до +50 |
| Установочное положение | электромагнитом вверх |
| Присоединение к трубопроводу | фланцевое |
|
Условный проход Ду, мм |
25 |
50 |
65 |
||
|
Давление рабочее, PN, МПа |
0 ...1,6 |
||||
|
Время открытия и закрытия клапана на газообразной среде, не более |
1 сек. |
3 сек. |
|||
|
Время открытия клапана на жидкой среде, не более |
2 сек. |
3 сек. |
|||
|
Время закрытия клапана на жидкой среде, не более |
3 сек. |
7 сек. |
|||
|
Пропуск воздуха в затворе см3/мин не более, при |
Pр2 кг/см2 |
СВВ |
6 |
6 |
6 |
|
Pр16 кг/см2 |
2 |
2 |
4 |
||
|
Тип привода |
электромагнитный |
||||
| Питание привода | От переменного тока - 220В | ||||
Материалы основных деталей
|
Наименование детали |
Материал |
|
Корпус, крышка |
Ковкий чугун КЧ 30-6 |
|
Материл уплотнительных поверхностей |
фторопласт - 4 |
Показатели надежности
Наработка на отказ не менее 8000 циклов

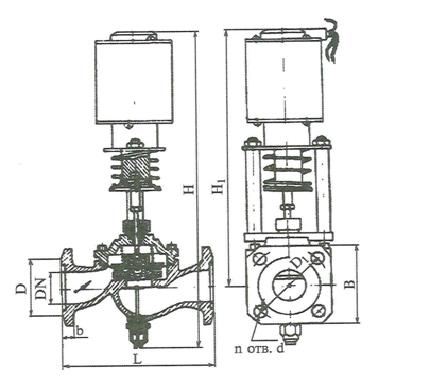

Габаритные и присоединительные размеры (мм) и масса
|
DN |
L |
B |
Н |
H1 |
D |
D1 |
b |
d |
Масса, кг |
|
СВВ-25 Ду25 |
160 |
90 |
480 |
390 |
68 |
85 |
14 |
14 |
15,5 |
|
СВВ-50 Ду50 |
230 |
125 |
545 |
395 |
102 |
125 |
18 |
16 |
20,0 |
|
СВВ-65 Ду65 |
290 |
140 |
600 |
440 |
122 |
145 |
20 |
18 |
31,0 |
