Клапан соленоидный отсечной стальной ЗСК
Общие сведения
Клапаны запорные соленоидные серии ЗСК предназначены для автоматического прекращения подачи мазута, пара или воды в схемах блокировки различных технологических процессов. ЗСК-ХХХ3:
ЗСК - запорный соленоидный клапан;
ХХ - диаметр условного прохода, мм;
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от минус 40 до 50°С.
Относительная влажность окружающего воздуха до 90% при температуре 20°С и не более 50% при температуре 40°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами.
Вибрационные нагрузки при диапазоне частот от 1 до 60 Гц с ускорением 1g.
Ударные нагрузки с ускорением 5g с частотой не более 40-80 ударов в минуту при продолжительности ударного импульса 1-10 мс.
По технике безопасности контакторы соответствуют ГОСТ 12.2.007-75, "Правилам технической эксплуатации установок потребителей", "Правилам техники безопасности при эксплуатации электроустановок потребителей".
Контакторы отвечают требованиям ТУ 16-529.479-76. ТУ 16-529.479-76
Технические характеристики
Напряжение срабатывания переменного тока частотой 50 или 60 Гц, В - 127; 220; 380 Диаметр условного прохода Ду, мм, для клапанов: ЭСК-15 - 15 ЭСК-25 - 25 ЭСК-32 - 32 Максимальное давление рабочей среды, МПа - 3,9 Максимальная температура рабочей среды, °С - 400 Степень защиты электромагнитного привода - IР00 Номинальный режим работы - Продолжительный Механическая износостойкость, млн. циклов ВО - 0,01
Гарантийный срок - 2,5 года с момента ввода клапана в эксплуатацию и начинает исчисляться не позднее 6 мес со дня поступления клапана потребителю - для внутригосударственных поставок или с момента проследования через государственную границу.
Конструкция и принцип действия

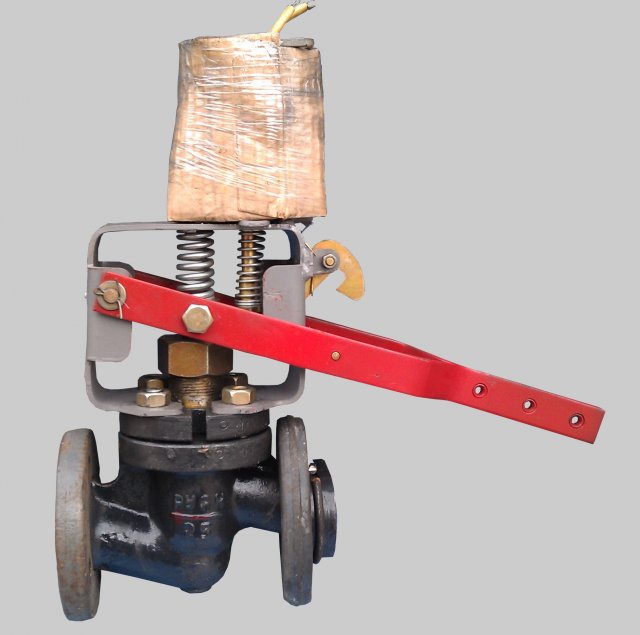

Клапан запорный соленоидный серии ЗСК (рисунок) состоит из двух основных узлов: электромагнитного привода и клапана.

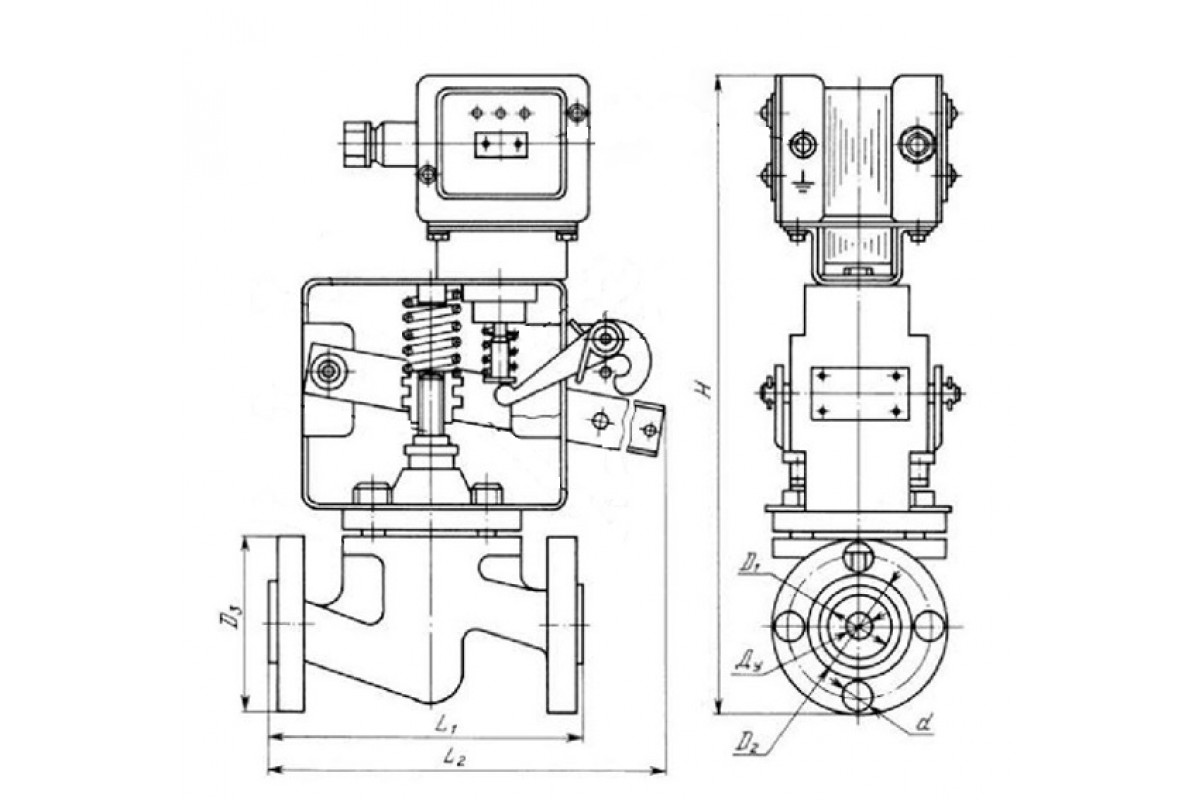

Общий вид, габаритные и установочные размеры соленоидного запорного клапана серии ЗСК
Вентиль 1 клапана соединен с электромагнитным приводом посредством штампованной рамки 4. При замыкании цепи питания электромагнита 5, якорь электромагнита, втягиваясь, сжимает пружину 6. Под действием пружины 7 взводится курок 8. Рычаг 10 в подтянутом положении захватывается курком за валик 9. При поднятом положении рычага золотник, соединенный штоком 2 с рычагом, поднимается и открывает проход клапана.
Клапаны применяются вместе с электрическим датчиком, который при аварийном состоянии процесса обесточивает электромагнит. При обесточивании электромагнита якорь, перемещаясь под действием пружины 6, выводит из зацепления курок 8 с рычагом 10. Шток вместе с золотником под действием пружины 3 переместится вниз и перекроет проход клапана.
Закрытие клапана происходит автоматически при разрыве цепи питания, открытие клапана производят рычагом вручную. Корпус электромагнитного привода снабжен заземляющим винтом 11.
Конструкция токовводов предусматривает возможность присоединения двух алюминиевых или медных проводов сечением не менее 1,5 мм2.
