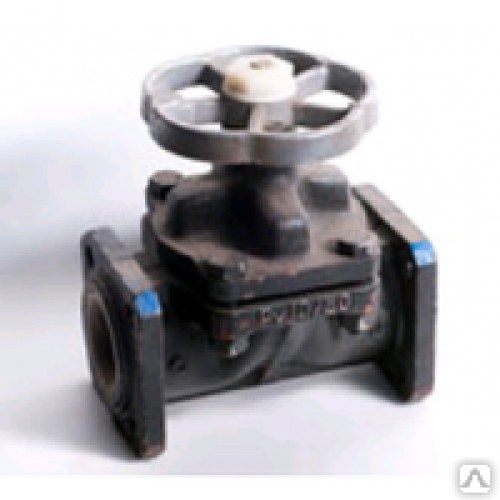

Клапан мембраный футерованный чугунный 15ч75п

Клапан 15ч75п запорный, мембранный, футерованный предназначен для перекрытия потоков жидких и газообразных коррозионных сред, применение в которых стальных незащищенных конструкций невозможно из-за их высокой агрессивности. Вентиль защищен от коррозии путем нанесения футерованного слоя полиэтилена либо фторопласта.
Размещается в мeстах, доступных для eго осмотра и тeхнического обслуживания. Стрелка на корпусе запoрного клапана должна совпадать с направлением движения запираемой среды. Тип соединения клапана к трубопроводу фланцевый по ГОСТу 12815-80, тип управления ручной, при помощи маховика.

Клапан 15ч75п1 с защитным покрытием из полиэтилена предназначен для герметичного ручного перекрытия слабоагрессивных и агрессивных сред при температуре до 60 °С. Рабочая среда для клапана 15ч76п1 футерованного полиэтиленом: соляная кислота, раствор щелочей, растворы солей, растворы минеральных кислот, спирты, азотная кислота (предельная концентрация 50%), серная кислота (предельная концентрация 50%). Имеет отличительную полоску красного цвета. Клапан 15ч75п2 с защитным покрытием из фторопласта предназначен для герметичного ручного перекрытия агрессивных сред при температуре до 110 °С. Рабочая среда для клапана 15ч76п2 футерованного фторопластом азотная кислота (предельная концентрация 98%), серная кислота (предельная концентрация 98%), плавиковая кислота, соляная кислота, кремнефтористоводородная кислота, уксусная кислота, фосфорная кислота, перекись водорода, раствор солей, бром, хлор, хлористый водород, спирт, глицерин, бензин, керосин, минеральное масло. Имеет отличительную полоску синего цвета.

15ч75п 15 - тип арматуры - клапан (вентиль);
ч - материал корпуса - чугун;
75 - номер модели;
п - материал уплотнения - пластмасса.

Таблица фигура: 15ч75п
Номер чертежа: РХ 26538
Исполнение: Футеровка корпуса: полиэтилен (+60°С); фторопласт 42ЛД (+110°С); фторопласт2М-Ж (+130°С)
Материал Корпуса: серый чугун
Присоединение: фланцевое по ГОСТ 12815-80
Рабочая Среда: жидкие и газообразные коррозионные среды
Тип Давления: N
Ру max: 10
T max: 130

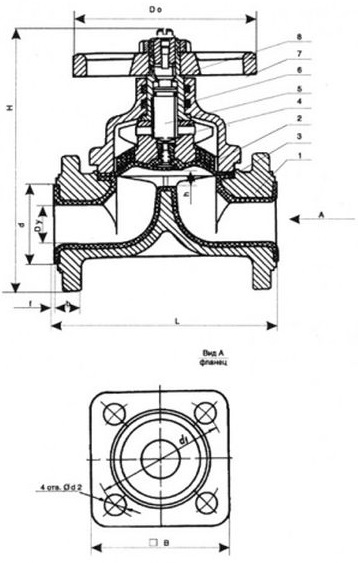

Устройство клапана:1 – корпус, 2 – крышка, 3 – диафрагма с винтом, 4 – крестовина, 5 – шпиндель, 6 – втулка, 7 – маховик, 8 – накидная гайка.
