Клапан пружинный стальной 17с6нж
Клапан предохранительный угловой пружинный фланцевый полноподъемный с ручным подрывом 17с6нж предназначен: для предохранения трубопроводного оборудования от недопустимого превышения давления сверх нормированного и применяется на резервуарах, котлах, ёмкостях, сосудах и трубопроводах для автоматического сброса рабочей среды. При восстановлении рабочего давления сброс среды прекращается. Основным достоинством клапана 17с6нж является то, что внутренняя полость клапана герметична по отношению к внешней среде.
По спецификации производителя клапаны предохранительные имеют маркировку типа СППК4Р-050-16, где буквенно-цифровое обозначение означает следующее:
СППК - специальный пружинный предохранительный клапан;
4 - номер модификации предохранительного клапана;
Р - означает наличие рычага ручного дублера (при его отсутствии буква не указывается);
050 - условный проход на входе в мм (Ду);
16 - рабочее давление в кгс/см² (Ру).
Расшифровка 17с6нж маркировка, структура условного обозначения
17с6нж 17 - тип арматуры - клапан предохранительный;
с - материал корпуса - углеродистая сталь;
6 - номер модели;
нж - материал уплотнения - нержавеющая сталь
Технические характеристики 17б2бк
| Наименование изделия | Клапан стальной предохранительный полноподъёмный пружинный фланцевый с ручным подрывом (дублером) | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип изделия (марка) | 17с6нж | ||||||||||||||||||||||||||||||||||||||||||||||||||

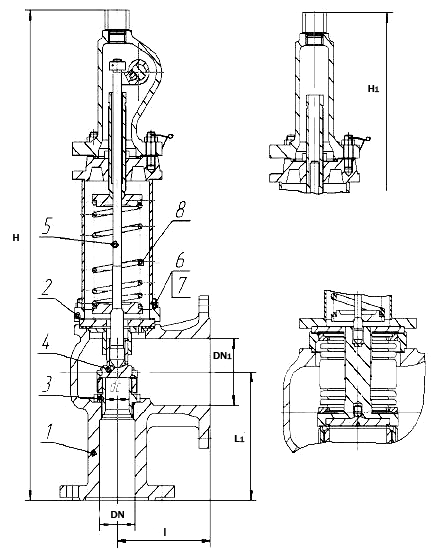

| Обозначение чертежа | СППК4Р-50-16 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Регламентирующий документ | ТУ 3742-005-22294686-2009 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Диаметр условного прохода (вход) | DN1 | 50 мм | |||||||||||||||||||||||||||||||||||||||||||||||||
| Диаметр номинальный (выход) | DN2 | 80 мм | |||||||||||||||||||||||||||||||||||||||||||||||||
| Давление рабочей среды | PN | 16 кгс/см² | |||||||||||||||||||||||||||||||||||||||||||||||||
| Температура рабочей среды | Тср. | -40...+425 ºC | |||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон давлений настройки пружины | Pн | 2,5...4,0 МПа | |||||||||||||||||||||||||||||||||||||||||||||||||
| Материалы основных деталей предохранительного клапана 17с6нж | 1. Корпус, крышка, колпак |
Сталь 25Л ГОСТ977 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 2. Шток, золотник, седло |
Сталь 20Х13 ГОСТ5632 |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 3. Пружина |
Сталь 50ХФА ГОСТ14959 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип присоединения к трубопроводу | ГОСТ 12815-80 | Фланцевое | |||||||||||||||||||||||||||||||||||||||||||||||||
| Климатическое исполнение | ГОСТ 15150-93 | У1 (-40...+40 ºC) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Давление номинальное | на входе на выходе |
1,6 МПа 0,6 МПа |
|||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимая протечка в затворе | ГОСТ 9544-93 | 5 см³/мин | |||||||||||||||||||||||||||||||||||||||||||||||||
| Страна производитель | Россия | ||||||||||||||||||||||||||||||||||||||||||||||||||
