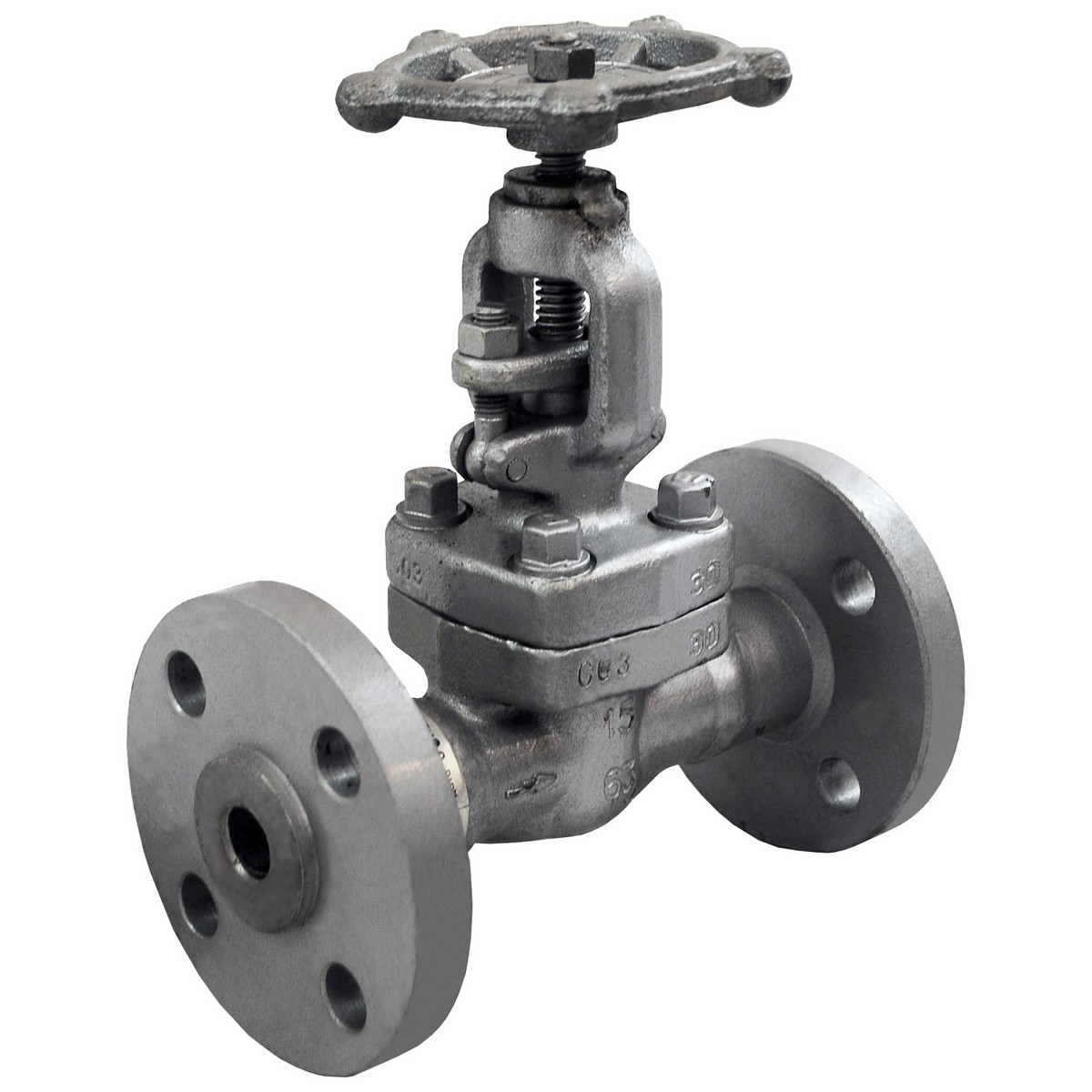

Кланан стальной 15с27нж

Клапан 15с27нж применяется как запорное и как регулирующее устройство. Рабочая среда клапана - вода, пар, газ и другие рабочие среды, не агрессивные к материалам деталей клапана при температуре до +425°С. Клапан предполагает подачу среды в одном направлении. Клапан может монтироваться в любом рабочем положении. Конструктивные особенности клапана позволяют применять его при высоких перепадах давления. Величина рабочего давления 6,3 МПа. Присоединение изделия к трубопроводу - фланцевое, фланцевое с ответными фланцами или под приварку. Высокая герметичность устройства обеспечивает соблюдение мер безопасности на производстве. Клапан 15с27нж изготавливается условными диаметрами: Ду15, Ду20, Ду25, Ду32, Ду40.

Технические характеристики 15с27нж
  • Температура рабочей среды: от - 0 до + 425°С;
  • Рабочая среда:вода, пар, газ и другие рабочие среды, не агрессивные к материалам деталей клапана;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У;
  • Направление потока среды: под золотник (по стрелке на корпусе);
  • Привод: ручной (маховик);
  • Номинальное давление PN, МПа (кгс/см2): 6,3 (63);
  • Присоединение к трубопроводу: фланцевое, фланцевое с ответными фланцами, под приварку;
  • Установочное положение на трубопроводе: любое;
  • Регламентирующий документ: ТУ У 00218331.003-94;
  • Класс герметичности по ГОСТ 9544-93:  «D»;
  • Номера чертежей: АК 21002;
  • Маркировка для исполнения с фланцами: 15с27нж9;
  • Маркировка для исполнения ответными фланцами: 15с27нж10;
  • Маркировка для исполнения под приварку: 15с27нж11;

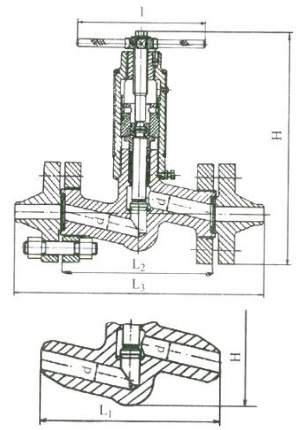

Обозначение

DN,мм

Присоединение к
трубопроводу

L1, мм

L2, мм

L3, мм

H, мм

I

Масса, кг

15с27нж9 Ду15

15

фланцевое

-

175

-

230

200

4,5

15с27нж10 Ду15

15

с отв. фланцами

-

-

267

230

7,6

15с27нж11 Ду15

15

под приварку

175

-

-

212

2,3

15с27нж9 Ду20

20

фланцевое

-

190

-

274

6,5

15с27нж10 Ду20

20

с отв. фланцами

-

-

298

274

11,5

15с27нж11 Ду20

20

под приварку

190

-

-

252

3,2

15с27нж9 Ду25

25

фланцевое

-

200

-

285

7,6

15с27нж10 Ду25

25

с отв. фланцами

-

-

312

285

12,5

15с27нж11 Ду25

25

под приварку

200

-

-

263

3,8

15с27нж9 Ду32

32

фланцевое

-

210

-

343

9,2

15с27нж10 Ду32

32

с отв. фланцами

-

-

320

343

18,1

15с27нж11 Ду32

32

под приварку

210

-

-

320

5,2

15с27нж9 Ду40

40

фланцевое

-

225

-

351

10,75

15с27нж10 Ду40

40

с отв. фланцами

-

-

355

351

21,2

15с27нж11 Ду40

40

под приварку

225

-

-

327

6,5
