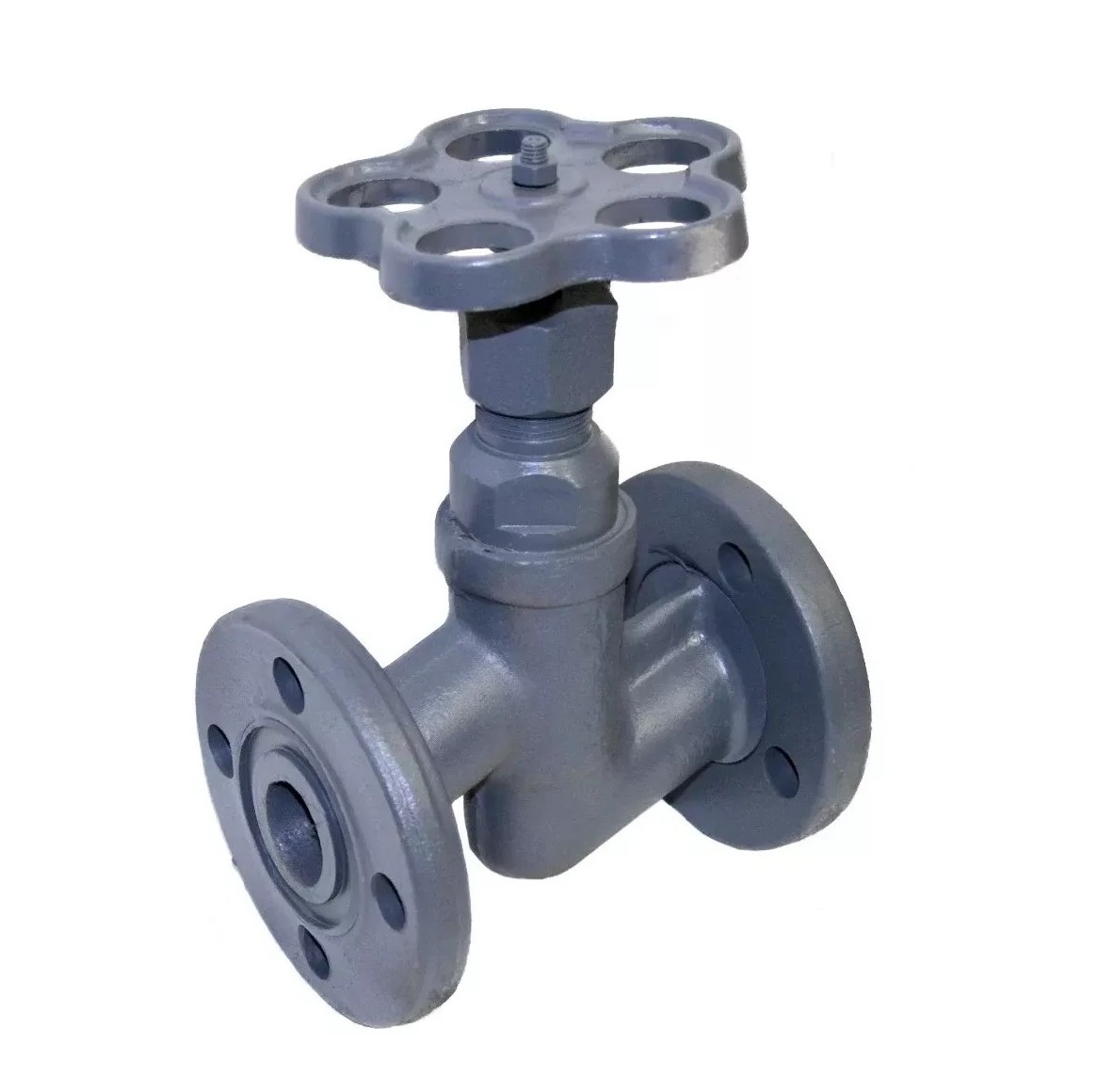

Клапан стальной 15с12п
- Клапан 15с12п применяется как запорное устройство для жидкого газообразного аммиака, а также других сред, не агрессивных к материалам деталей клапана. Температура рабочей среды от -40 до +150°С. Рабочее давления изделия - 2,5 МПа. Клапан имеет ручное управление (маховик) и может монтироваться в любом рабочем положении. Присоединение клапана к трубопроводу – фланцевое по ГОСТ 12815-80. Клапан 15с12п изготавливается условными диаметрами: Ду20, Ду25, Ду32мм.
- Температура рабочей среды: от - 40 до + 150°С;
- Рабочая среда: жидкий и газообразный аммиак с маслами ХА, ХА-23, ХА-30, а также среды не агрессивные к материалам деталей клапана;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1;
- Направление потока среды: по стрелке на корпусе;
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см2): 2,5 (25);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Установочное положение на трубопроводе: любое;
- Регламентирующий документ: ТУ 26-07-1566-91;
- Класс герметичности по ГОСТ 9544-93: «А»;

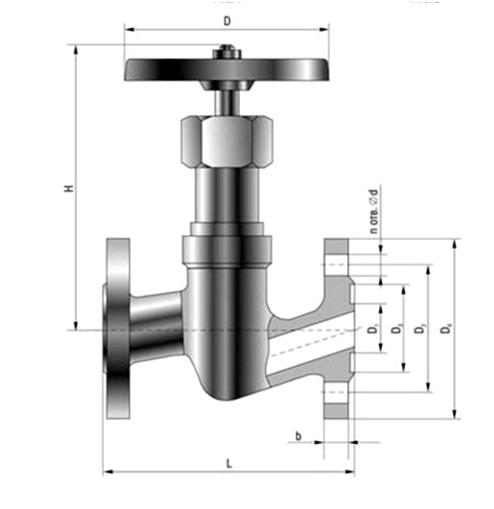

- Номера чертежей: КЗ 22083;
- Таблица-фигура: 15с12п;
|
Обозначение |
DN |
L |
H |
D |
D0 |
D1 |
D2 |
D3 |
b |
d |
n |
Масса, кг |
|
15с12п Ду20 |
20 |
150 |
164 |
120 |
105 |
35 |
75 |
51 |
14 |
14 |
4 |
4,4 |
|
15с12п Ду25 |
25 |
160 |
165 |
120 |
115 |
42 |
85 |
58 |
14 |
14 |
4 |
5 |
|
15с12п Ду32 |
32 |
180 |
190 |
120 |
135 |
50 |
100 |
66 |
16 |
18 |
4 |
7 |
