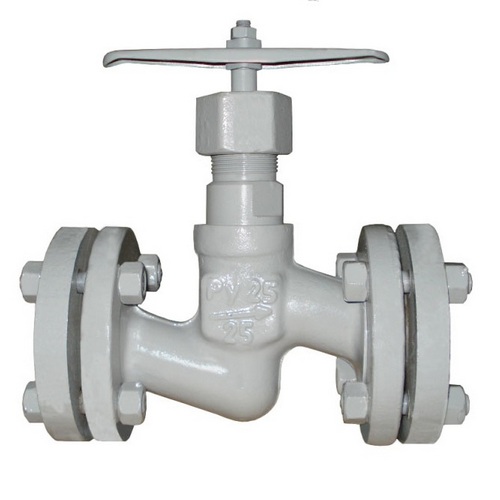

Клапан стальной регулирующий 15с94бк
Регулирующий клапан 15с94бк (15с94бк1) применяется в качестве регулирующего органа на трубопроводах для жидкого и газообразного аммиака, а также других сред, неагрессивных к материалам деталей клапана. Клапан 15с94бк (15с94бк1) изготавливается условными диаметрами: Ду20, Ду25, Ду32.

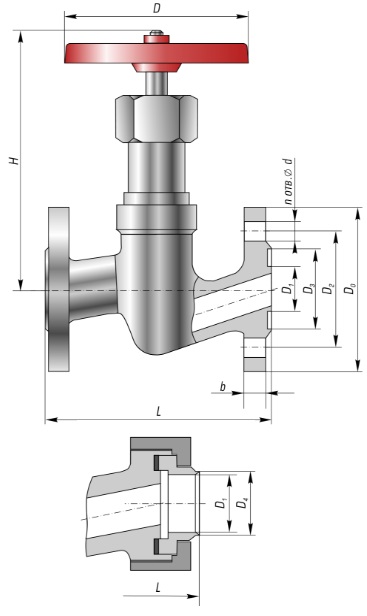

| Диаметр, мм | L, мм | H, мм | D, мм | D0, мм | D1, мм | D2, мм | D3, мм | b | d | n | Масса, кг |
|
Клапан 15с94бк Ду20 |
150 | 159 | 120 | 105 | 35 | 75 | 51 | 14 | 14 | 4 | 4,6 |
|
Клапан 15с94бк Ду25 |
160 | 160 | 120 | 115 | 42 | 85 | 58 | 14 | 14 | 4 | 5,3 |
|
Клапан 15с94бк Ду32 |
180 | 162 | 120 | 135 | 50 | 100 | 66 | 16 | 18 | 4 | 7,0 |
