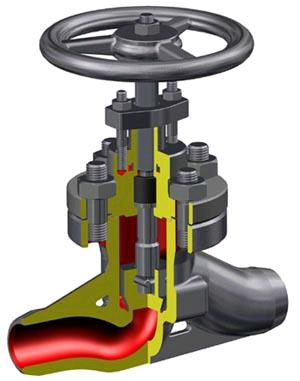

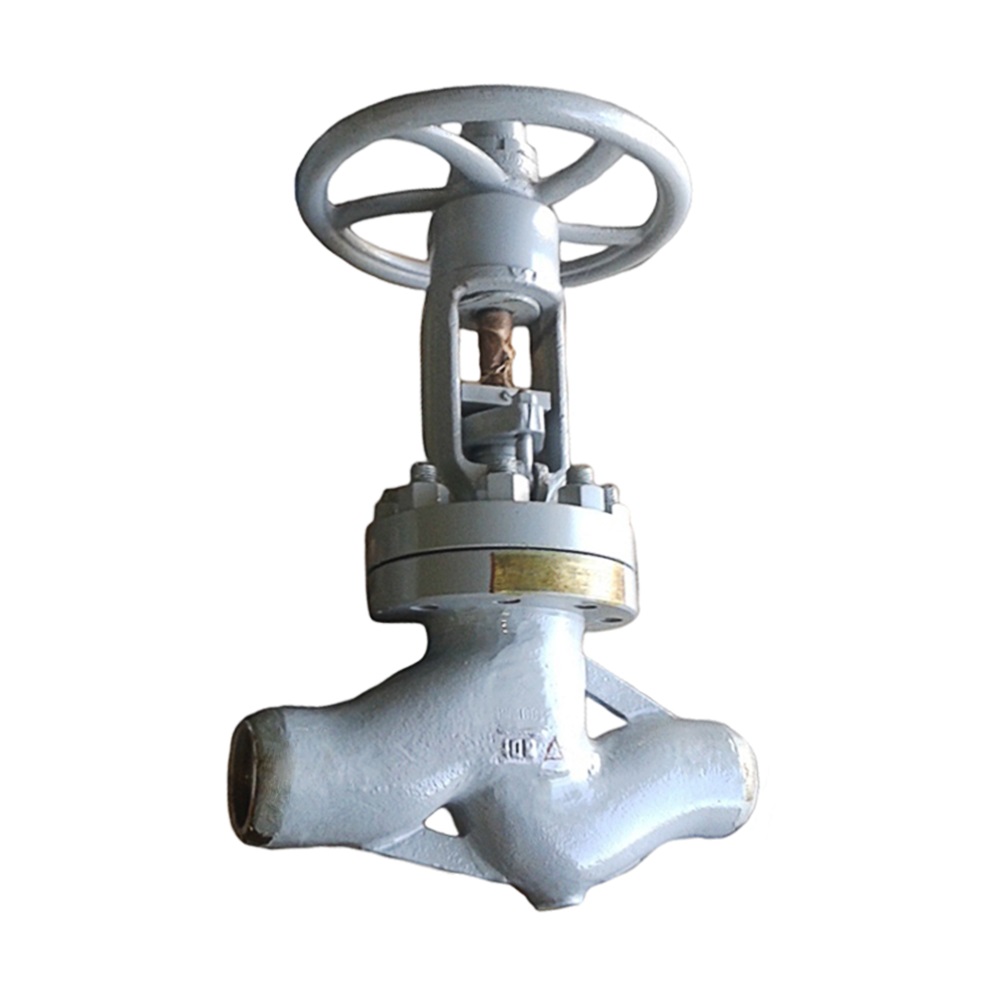

Вентиль стальной Т-109б
Технические характеристики и цена Т-109б:
Марка/Обозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см2) | Масса, кг | Цена, руб. вкл. НДС | |
Т-109б Ду100 | вода, пар | 100 | 540 | 100 | 118 | Под заказ |
Условия эксплуатации запорного вентиля Т-109б ду 100 Ру 100:
- Температура рабочей среды: до + 450°С;
- Рабочая среда: вода, пар;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УЗ, ТЗ;
- Направление потока среды: на тарелку;
Технические данные запорного вентиля Т-109б ду 100 Ру 100:
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 10,0 (100);
- Присоединение к трубопроводу: под приварку;
- Установочное положение на трубопроводе: любое;
- Регламентирующий документ: ТУ 108.21.272-2004;
Материалы основных деталей запорного вентиля Т-109б ду 100 Ру 100:
- Материал изделия (корпус): сталь 25Л;
Показатели надежности запорного вентиля Т-109б ду 100 Ру 100:
- Средний срок службы: не менее 10 лет;
- Наработка на отказ, циклов: 500;
Монтаж запорного вентиля Т-109б ду 100 Ру 100:
- Перед вводом в эксплуатацию запорного вентиля Т-109 необходимо:
- Каждый вентиль подвергнуть внешнему осмотру.
- Произвести расконсервацию наружных и внутренних поверхностей, особо обратив внимание на расконсервацию уплотнительных поверхностей тарелки и седла корпуса.
- Произвести 2-х кратное открытие и закрытие затвора. Никаких препятствий открытию или закрытию ощущаться не должно.
- Вентили запорные в процессе эксплуатации должны быть полностью открыты до упора в кромку крышки, либо полностью закрыты. Использование запорных вентилей Т-109б в качестве регулирующего устройства не допускается.
- Приварку вентилей запорных к трубопроводу производить при поднятом затворе.
- Перед пуском трубопровода с установленными вентилями в эксплуатацию должна быть произведена тщательная продувка и промывка трубопроводов.
H | D1 | D | D2 | Масса | |||
Т-109б | 540 | — | 832 | 93 | 131 | — | 119 |

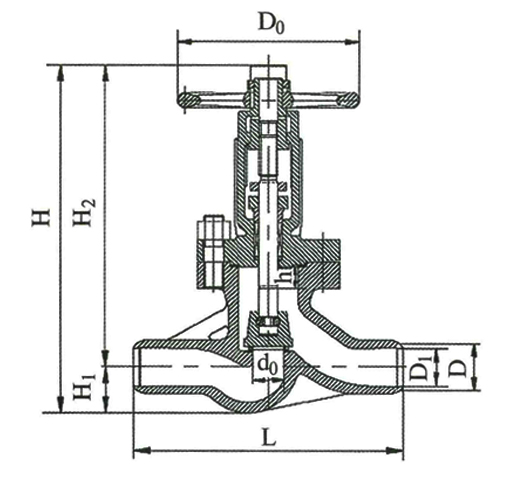

Основные габаритные и присоединительные размеры запорного вентиля Т-109б ду 100 Ру 100:
Условное обозначение |
Ду |
L |
H |
H1 |
H2 |
h |
D |
D1 |
D0 |
d0 |
Т-109б |
100 |
540 |
832 |
122 |
710 |
63 |
131 |
93 |
450 |
85 |
