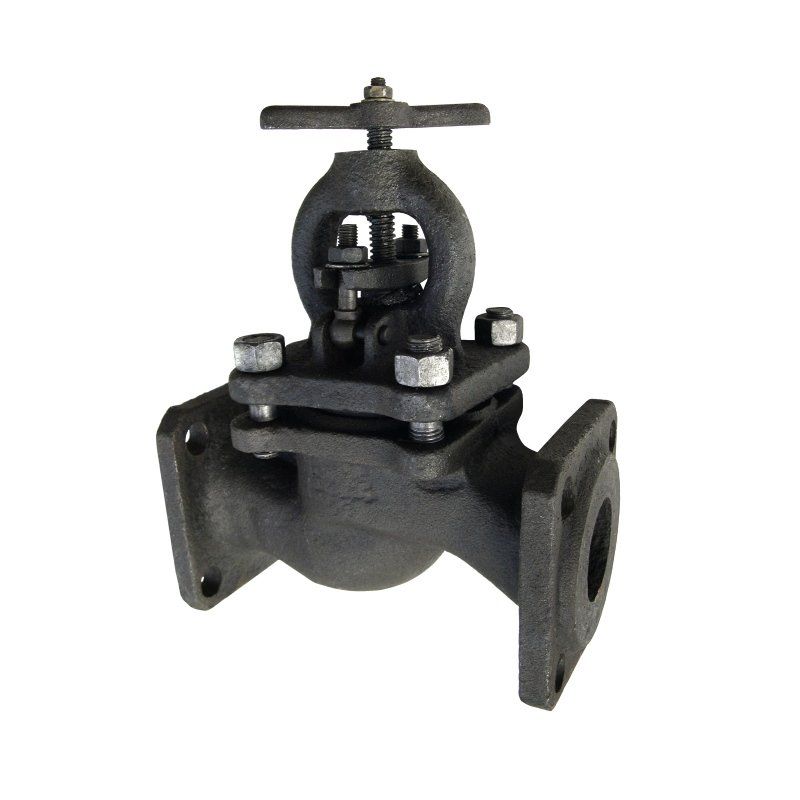

Вентиль чугунный 15кч16нж

Назначение: вентиль 15кч16нж применяется для установки на трубопроводах в качестве запорного устройства, а также для периодического включения или отключения части трубопровода.
Рабочая среда: вода, пар.
Температура рабочей среды: до 300ºС
Номинальное давление: 2,5 (25) МПа (кгс/см²)
Присоединение к трубопроводу: фланцевое (исполнение 1)
Привод: ручной (маховик)
Герметичность затвора: класс С по ГОСТ 9544-2005

Клапан (вентиль) 15кч16нж состоит из корпуса, крышки, золотника, сальникового фланца, шпинделя, прокладки, кольца уплотнительного затвора, маховика.
Вращением маховика обеспечивается поступательное движение шпинделя, который перемещаясь, поднимает или опускает золотник, тем самым открывая или закрывая проходное отверстие в седле 15кч16нж.

Материал основных деталей:

  • Корпус, крышка, золотник, сальниковый фланец — ковкий чугун КЧ 30-6-Ф
  • Шпиндель — сталь 20; А12
  • Прокладка — паронит ПОН-Б
  • Узел затвора — нержавеющая сталь 20Х13

Установочное положение 15кч16нж на трубопроводе любое, подача рабочей среды – под золотник (по стрелке на корпусе). Рабочая среда не должна содержать механических примесей. 15кч16нж следует устанавливать на трубопроводе в местах доступных для осмотра и обслуживания.

Габаритно-массовые и присоединительные размеры вентиля 15кч16нж:

Наименование, условный проход Строительная длина L, мм Высота H, мм Масса m, кг Межосевое расстояние D1, мм Кол-во болтов, шт
15кч16нж Ду-32 180 224 7,20 100 М16 — 4 шт.
15кч16нж Ду-40 200 235 9,68 110
15кч16нж Ду-50 230 235 12,00 125
15кч16нж Ду-65 290 295 24,60 145 М16 — 8 шт
