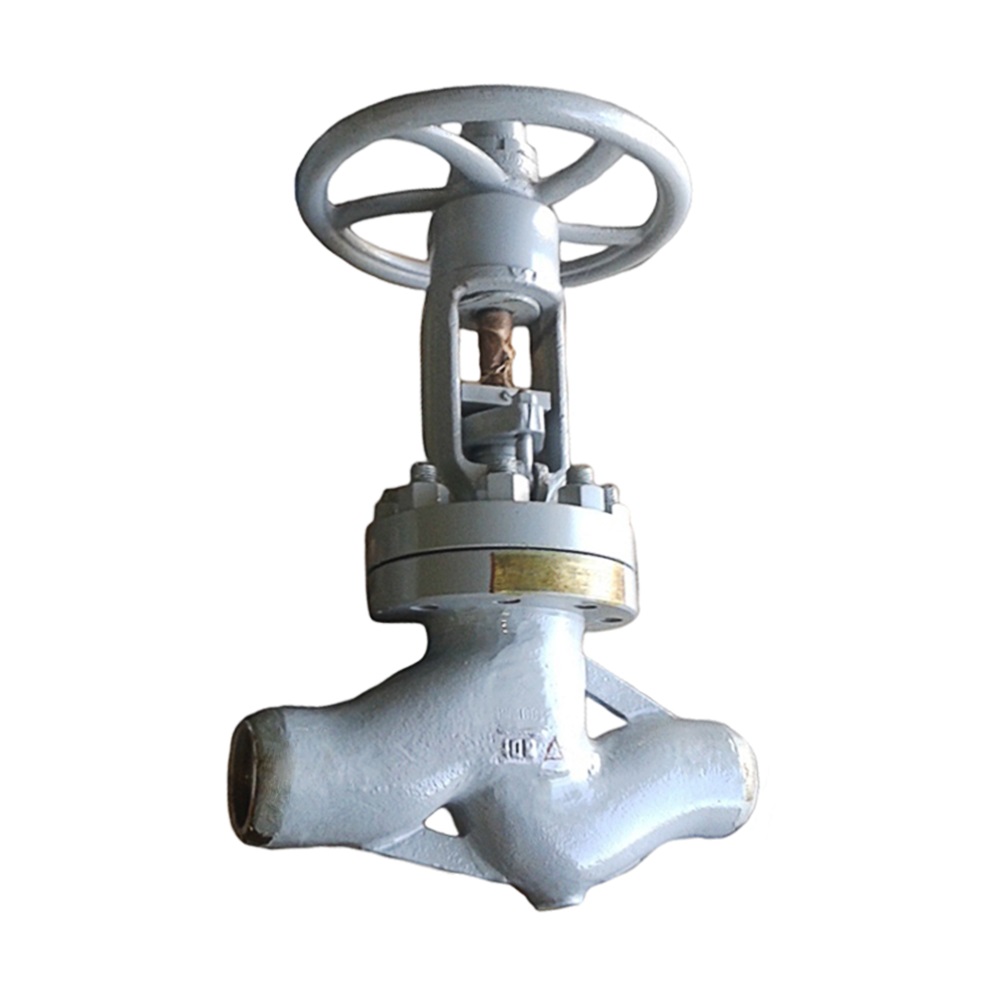

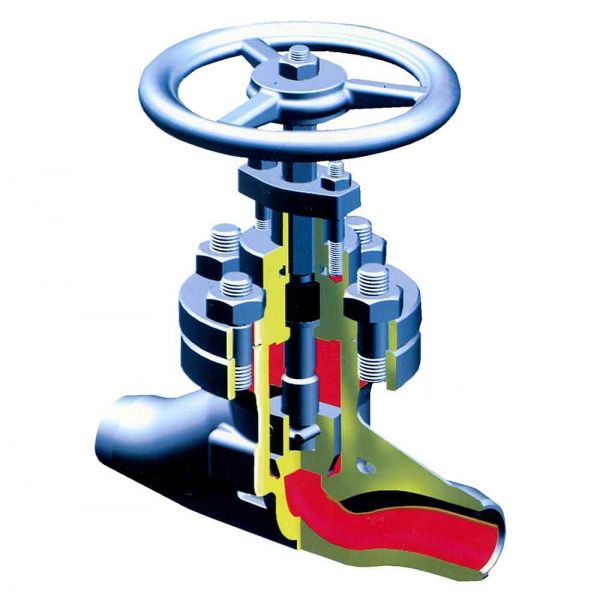

Вентиль стальной Т-107б

Вентили (Клапаны) запорные для теплоэнергетических установок и технологических трубопроводов. Служат в качестве устройств, для герметичного перекрытия трубопроводов.

Вентили (Клапаны) устанавливаются на горизонтальных, либо вертикальных участках трубопроводов.

Могут применяться только для открытия или закрытия трубопровода. Использование в качестве регулирующих устройств не допускается.

Могут применяться только для открытия или закрытия трубопровода. Использование в качестве регулирующих устройств не допускается.

Присоединение к трубопроводу — под приварку

Направление подачи рабочей среды – любое (если иное не указано на корпусе)

Герметичность затвора – по классу С ГОСТ 9544-2005

Климатическое исполнение – У, УХЛ, Т по ГОСТ 15150-69

Категория размещения – 1, 2, 3 по ГОСТ 15150-69

Наименование    Клапан запорный (вентиль) с маховиком
Шифр    Т-107 б
Диаметр условного прохода, мм    50
Давление условное, МПа    10,0
Температура, ºС    450
Размеры. Длина, мм    343
Размеры. Высота, мм    405
Масса, кг    28,9
означение

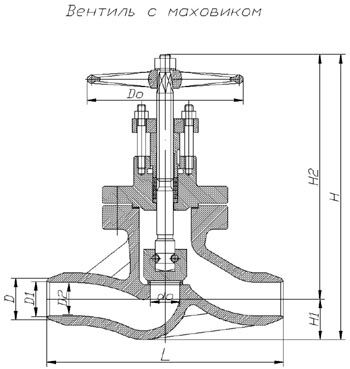

L L1 H D1 D D2 Масса
Т-107б 340 405 50 60 29

Установка

Вентили, оснащенные электроприводом  и редуктором устанавливаются на горизонтальных участках трубопроводов в положении шпинделя в пределах полуокружности и на вертикальных участках трубопроводов шпинделем горизонтально. Вентили с маховиком устанавливаются в любом положении.

Принцип действия

Перекрытие потока среды достигается за счет возвратно поступательного движения запорного органа. Вращательное движение гайке шпинделя сообщает маховик, либо редуктор (кз, цз), либо электропривод.

Герметичность полости вентиля  достигается за счет приварки корпуса к трубопроводу.
