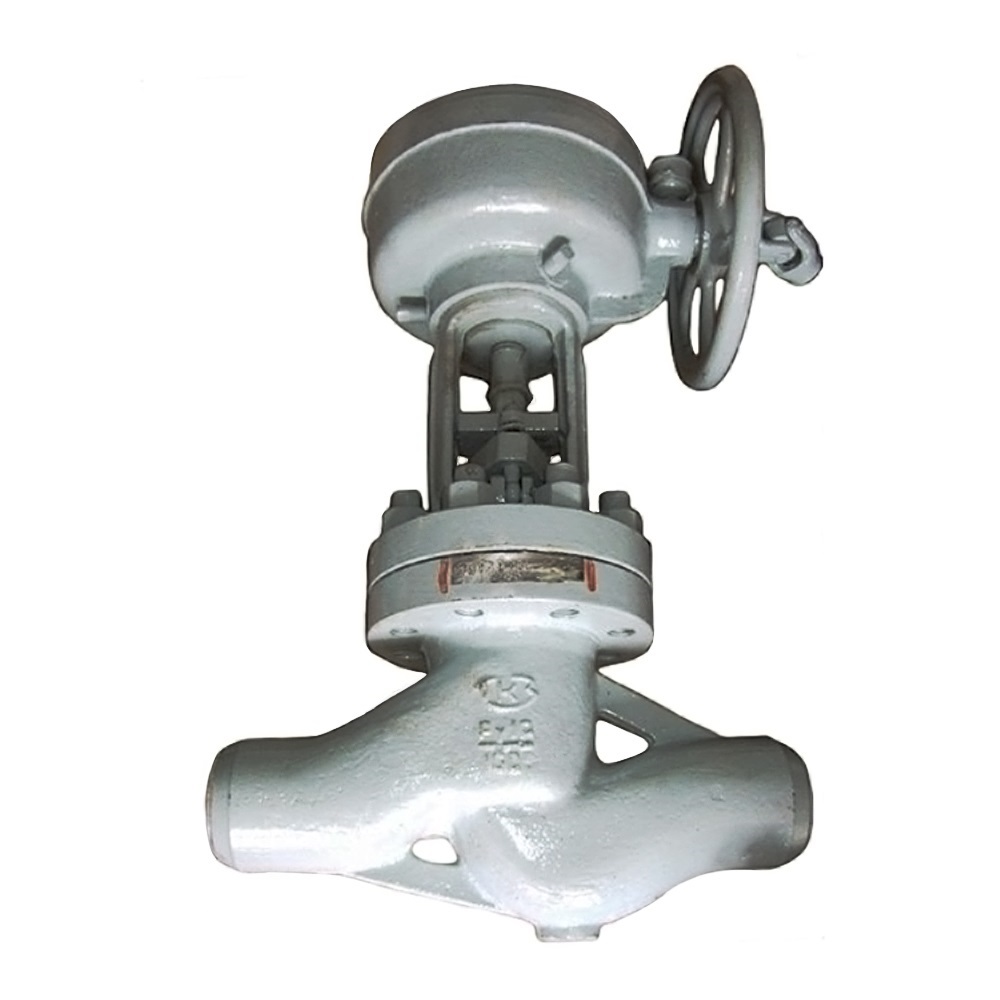

Вентиль стальной Т-108б

Технические характеристики и цена Т-108б:



Марка/Обозначение Примечание Ду,  мм Строительная длина,  мм Ру,  бар (кгс/см2) Масса,  кг Цена,  руб. вкл. НДС
Т-108б Ду50 вода, пар 50 340 100 39 Под заказ


Условия эксплуатации запорного вентиля Т-108б ду 50 Ру 100:

  • Температура рабочей среды: до + 450°С;
  • Рабочая среда: вода, пар;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  УЗ, ТЗ;
  • Направление потока среды: на тарелку;



Технические данные запорного вентиля Т-108б ду 50 Ру 100:

  • Привод: приводная головка с коническим редуктором;
  • Номинальное давление PN, МПа (кгс/см²): 10,0 (100);
  • Присоединение к трубопроводу: под приварку;
  • Установочное положение на трубопроводе: любое;
  • Регламентирующий документ: ТУ 108.21.272-2004;



Материалы основных деталей запорного вентиля Т-108б ду 50 Ру 100:

  • Материал изделия (корпус): сталь 25Л;



Показатели надежности запорного вентиля Т-108б ду 50 Ру 100:

  • Средний срок службы: не менее 10 лет;
  • Наработка на отказ, циклов: 500;



Монтаж запорного вентиля Т-108б ду 50 Ру 100:

  • Перед вводом в эксплуатацию вентиля Т-108б необходимо:
  • Каждый вентиль подвергнуть внешнему осмотру.
  • Произвести расконсервацию наружных и внутренних поверхностей, особо обратив внимание на расконсервацию уплотнительных поверхностей тарелки и седла корпуса.
  • Произвести 2-х кратное открытие и закрытие затвора. Никаких препятствий открытию или закрытию ощущаться не должно.
  • Вентили запорные в процессе эксплуатации должны быть полностью открыты до упора в кромку крышки, либо полностью закрыты.
  • Использование запорных вентилей Т-108б в качестве регулирующего устройства не допускается.
  • Приварку вентилей запорных к трубопроводу производить при поднятом затворе.
  • Перед пуском трубопровода с установленными вентилями в эксплуатацию должна быть произведена тщательная продувка и промывка трубопроводов.

Основные габаритные и присоединительные размеры запорного вентиля Т-108б ду 50 Ру 100:



Условное обозначение

Ду

L

H

H1

H2

h

D

D1

D0

d0

Т-108б

50

340

433

58

375

16,6

60

50

200

45
