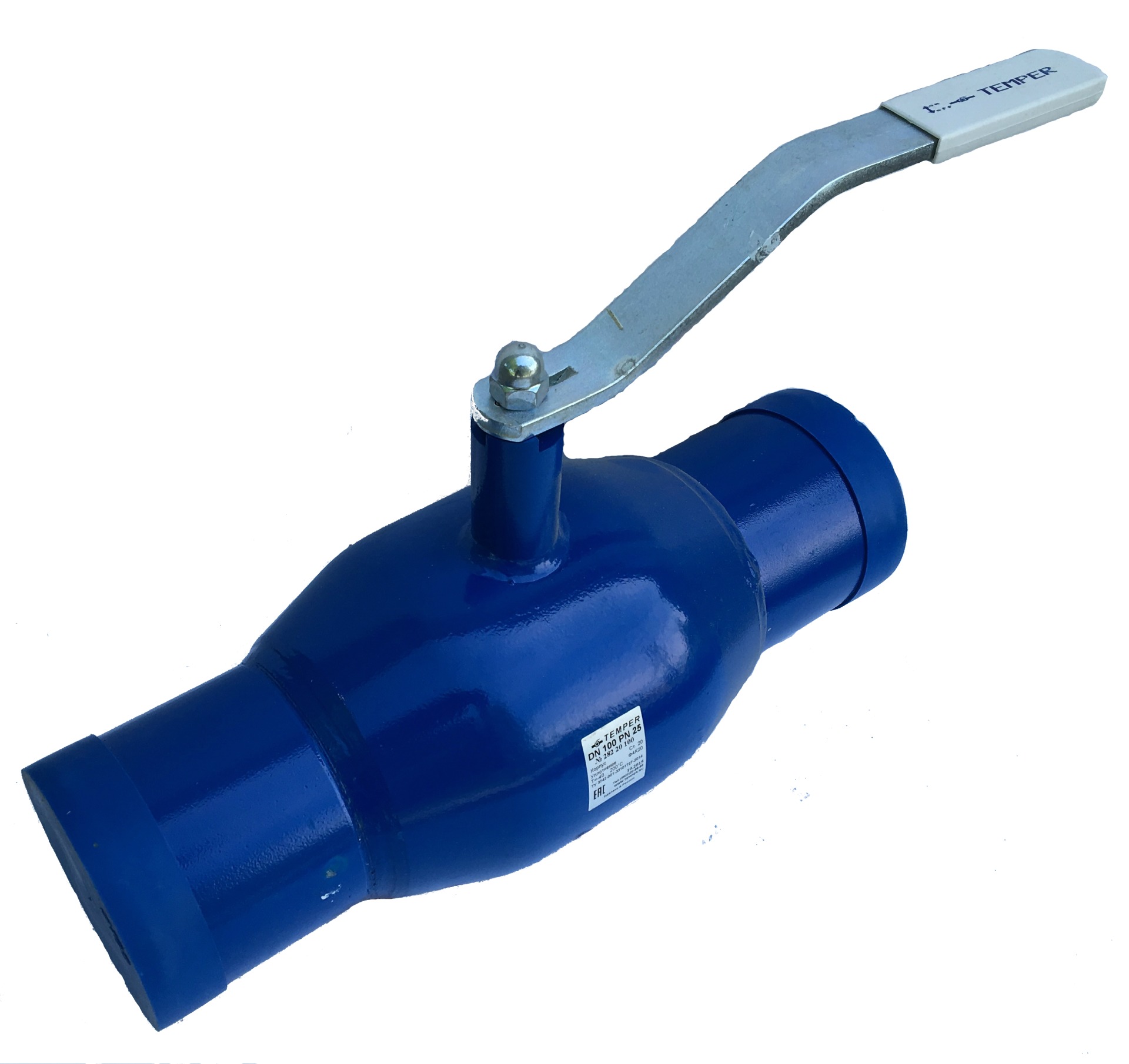

Кран шаровой 11с67п полнопроходной цельносварной приварной, с рычагом. PN 16 / 25 / 40, DN 10-200

Краны шаровые 11с67п полнопроходные цельносварные стальные под приварку предназначены для установки в качестве запорных устройств, перекрывающих потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Свободно плавающий шар уплотняется фторопластовыми седлами. Седла прижимаются к шару тарельчатыми пружинами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Управление краном производится вручную поворотом рычага на 90° до упоров. В открытом положении крана рычаг расположен вдоль оси трубопровода.

Положение крана при монтаже на трубопроводе - произвольное, с потоком рабочей среды в любом направлении.

Корпус неразборный. Все части корпуса соединены сваркой. Кран не требует технического обслуживания и ремонта.

Варианты исполнений шаровых кранов 11с67п:
• для умеренного климата (У1) - выполнены из стали 20
• для холодного климата (ХЛ1) - выполнены из стали 09Г2С

Технические характеристики:

  • Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам крана

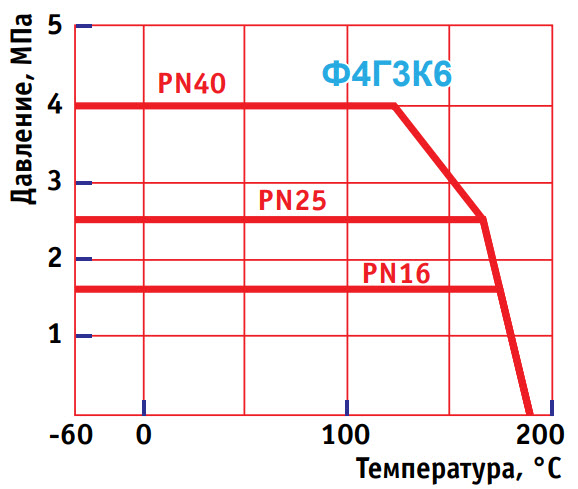

  • Температура рабочей среды: от -40°C до +180°C (У1),
                                                         от -60°C до +180°C (ХЛ1)
  • Рабочее давление: 1,6 МПа; 2,5 МПа; 4,0 МПа
  • Климатическое исполнение: У1 или ХЛ1 по ГОСТ 15150
  • Температура окружающей среды: не ниже -40°C (У1),
                                                                 не ниже -60°C (ХЛ1)
  • Класс герметичности: А по ГОСТ 9544, ГОСТ Р 54808
  • Присоединение к трубопроводу: под приварку
  • Проход: полный
  • Концы под приварку: по ГОСТ 16037
  • Управление: ручное (рычаг)
  • Стандарт изготовления: ГОСТ 28343 (ISO 7121)
  • Строительные длины: по ГОСТ 28908, ГОСТ 3706 (ISO 5752)
  • Ресурс рабочих циклов: не менее 10000
  • Срок службы: не менее 10 лет
  • Производство: Россия

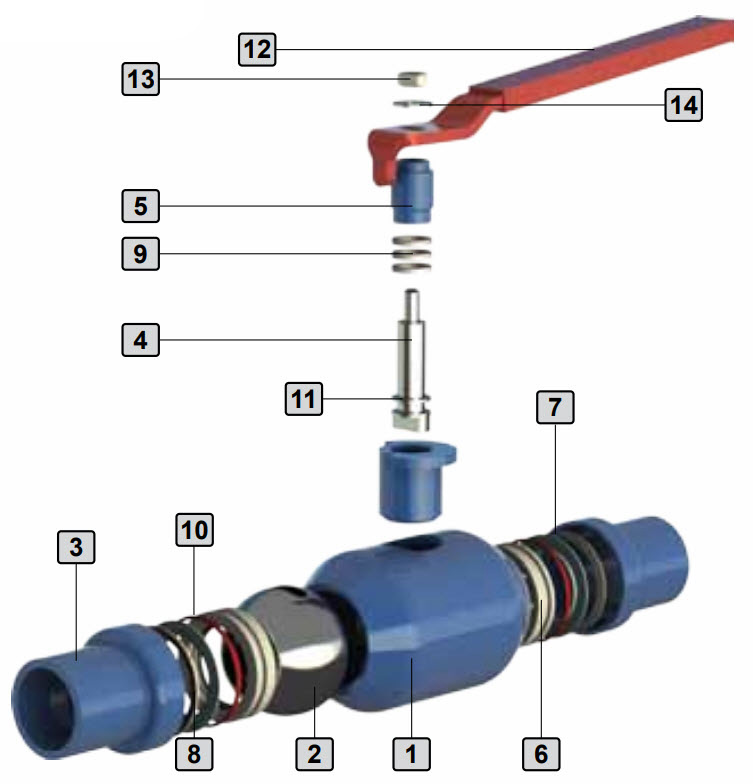

Поз. Наименование Материал (У1) Материал (ХЛ1)
 1  Корпус  Сталь 20  Сталь 09Г2С
 2  Шар  Сталь 12Х18Н10Т
 3 Концы под пиварку Сталь 20 Сталь 09Г2С
 4  Шпиндель  Сталь 20Х13  Сталь 14Х17Н2
 5  Втулка нажимная  Сталь 20  Сталь 09Г2С
 6  Седло  Фторопласт Ф4Г3К6
 7  Кольцо опорное  Ст3
 8  Пружина тарельчатая  Сталь 60С2А
9 Уплотнение шпинделя Фторопласт Ф4Г3К6
10 Кольцо уплотнительное Резина РТС-002 мчп
11 Кольцо Фторопласт Ф4Г3К6
12 Рычаг Ст3
13 Гайка Сталь 35
14 Шайба Ст3

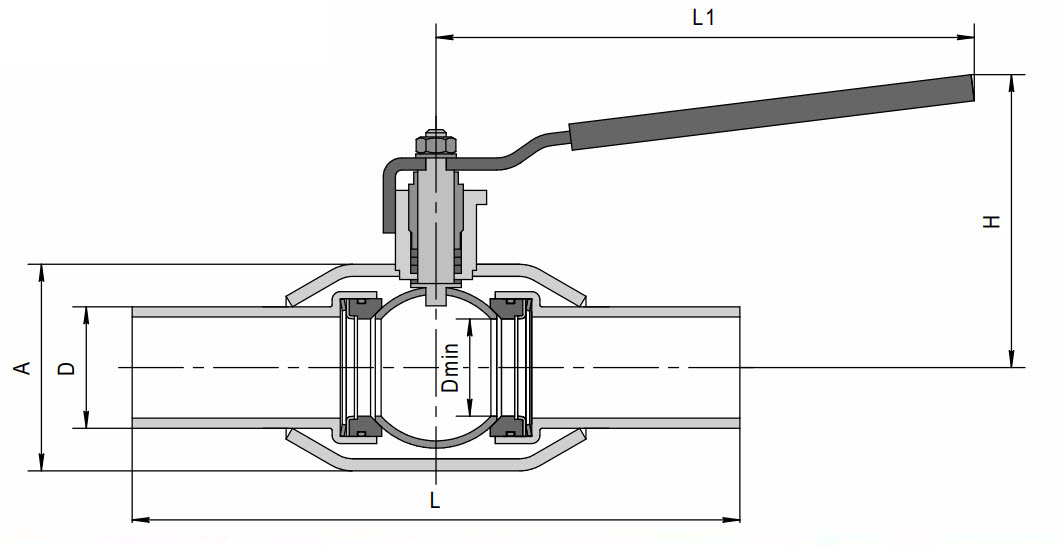

DN, мм L, мм D, мм A, мм L1, мм H, мм Dmin, мм Масса, кг Kv, м3/час
 PN16
10 210 16 42 162 87 9 1,02 6
15 210 21 42 162 87 12,5 1,0 16,3
20 230 28 50 162 94 17 1,36 29,5
25 230 34 60 162 100 24 1,91 43
32 260 42 73 174 117 30 2,84 89
40 260 50 83 282 141 37 3,38 230
50 300 60 102 282 149 48 5,34 265
65 360 76 127 282 167 64 7,34 540
80 370 89 140 382 182 75 10,6 873
100 390 108
 114*		 180 602 181 98 17,5 1390
125 390 133
 140*		 210 602 191 123 23,64 1707
150 390 159
 168*		 245 602 207 148 27,48 2024
200 600 219 325 1102 218 195 65,2 2720
 PN25
10 210 16 42 162 87 9 1,02 6
15 210 21 42 162 87 12,5 1,0 16,3
20 230 28 50 162 94 17 1,36 29,5
25 230 34 60 162 100 24 1,91 43
32 260 42 73 174 117 30 2,84 89
40 260 50 83 282 141 37 3,38 230
50 300 60 102 282 149 48 5,34 265
65 360 76 127 282 167 64 7,34 540
80 370 89 140 382 182 75 10,6 873
100 390 108
 114*		 180 602 181 98 17,5 1390
125 390 133
 140*		 210 602 191 123 23,64 1707
150 390 159
 168*		 245 602 207 148 27,48 2024
200 600 219 325 1102 218 195 65,2 2720
 PN40
10 210 16 42 162 87 9 1,02 6
15 210 21 42 162 87 12,5 1,0 16,3
20 230 28 50 162 94 17 1,36 29,5
25 230 34 60 162 100 24 1,91 43
32 260 42 73 174 117 30 2,84 89
40 260 50 83 282 141 37 3,38 230
50 300 60 102 282 149 48 5,34 265
