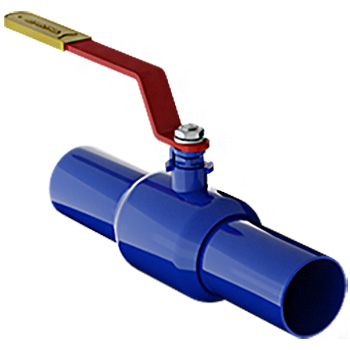

Кран шаровой 11с67п цельносварной приварной, стандартный проход, с рычагом. PN 16 / 25 / 40, DN 20/15 - 300/250
Краны шаровые 11с67п цельносварные стальные под приварку со стандартным проходом предназначены для установки в качестве запорных устройств, перекрывающих потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.
Свободно плавающий шар уплотняется фторопластовыми седлами. Седла прижимаются к шару тарельчатыми пружинами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Управление краном производится вручную поворотом рычага на 90° до упоров. В открытом положении крана рычаг расположен вдоль оси трубопровода.
Положение крана при монтаже на трубопроводе - произвольное, с потоком рабочей среды в любом направлении.
Корпус неразборный. Все части корпуса соединены сваркой. Кран не требует технического обслуживания и ремонта.
Варианты исполнений шаровых кранов 11с67п:
• для умеренного климата (У1) - выполнены из стали 20
• для холодного климата (ХЛ1) - выполнены из стали 09Г2С
Технические характеристики:
- Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам крана
- Температура рабочей среды: от -40°C до +180°C (У1),
от -60°C до +180°C (ХЛ1)

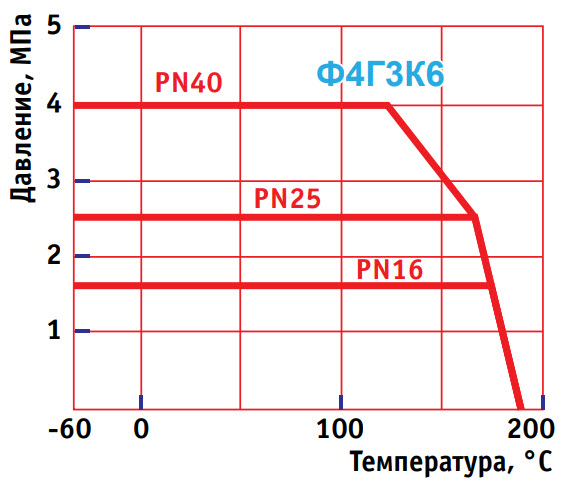

- Рабочее давление: 1,6 МПа; 2,5 МПа; 4,0 МПа
- Климатическое исполнение: У1 или ХЛ1 по ГОСТ 15150
- Температура окружающей среды: не ниже -40°C (У1),
не ниже -60°C (ХЛ1)
- Класс герметичности: А по ГОСТ 9544, ГОСТ Р 54808
- Присоединение к трубопроводу: под приварку
- Проход: стандартный
- Концы под приварку: по ГОСТ 16037
- Управление: ручное (рычаг)
- Стандарт изготовления: ГОСТ 28343 (ISO 7121)
- Строительные длины: по ГОСТ 28908, ГОСТ 3706 (ISO 5752)
- Ресурс рабочих циклов: не менее 10000
- Срок службы: не менее 10 лет
- Производство: Россия

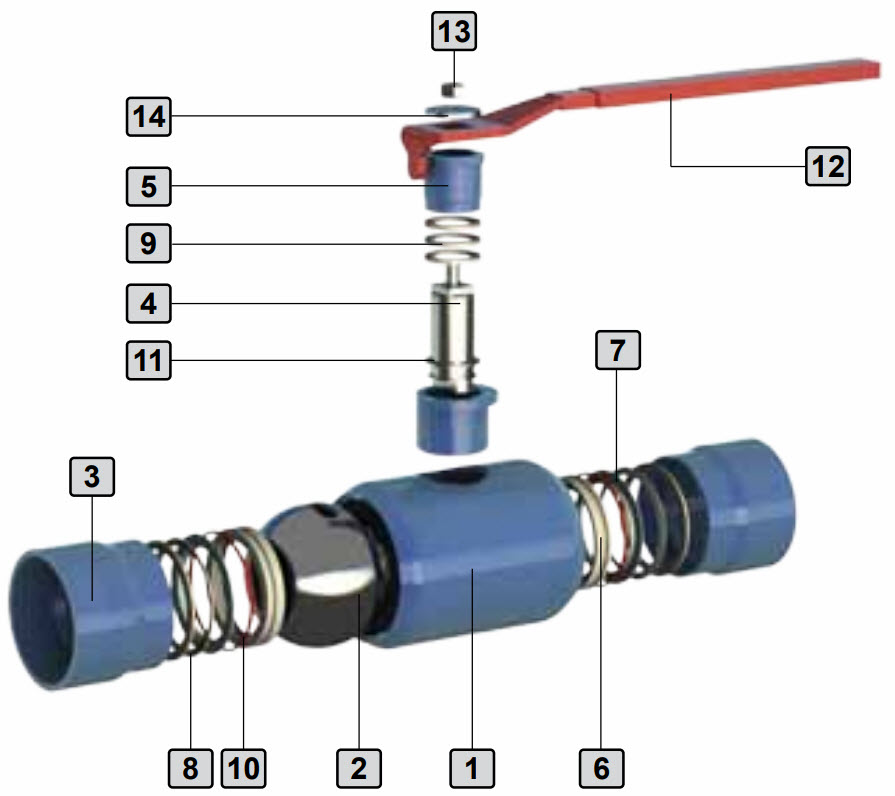

| Поз. | Наименование | Материал (У1) | Материал (ХЛ1) |
| 1 | Корпус | Сталь 20 | Сталь 09Г2С |
| 2 | Шар | Сталь 12Х18Н10Т | |
| 3 | Концы под пиварку | Сталь 20 | Сталь 09Г2С |
| 4 | Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2 |
| 5 | Втулка нажимная | Сталь 20 | Сталь 09Г2С |
| 6 | Седло | Фторопласт Ф4Г3К6 | |
| 7 | Кольцо опорное | Ст3 | |
| 8 | Пружина тарельчатая | Сталь 60С2А | |
| 9 | Уплотнение шпинделя | Фторопласт Ф4Г3К6 | |
| 10 | Кольцо уплотнительное | Резина РТС-002 мчп | |
| 11 | Кольцо | Фторопласт Ф4Г3К6 | |
| 12 | Рычаг | Ст3 | |
| 13 | Гайка | Сталь 35 | |
| 14 | Шайба | Ст3 | |

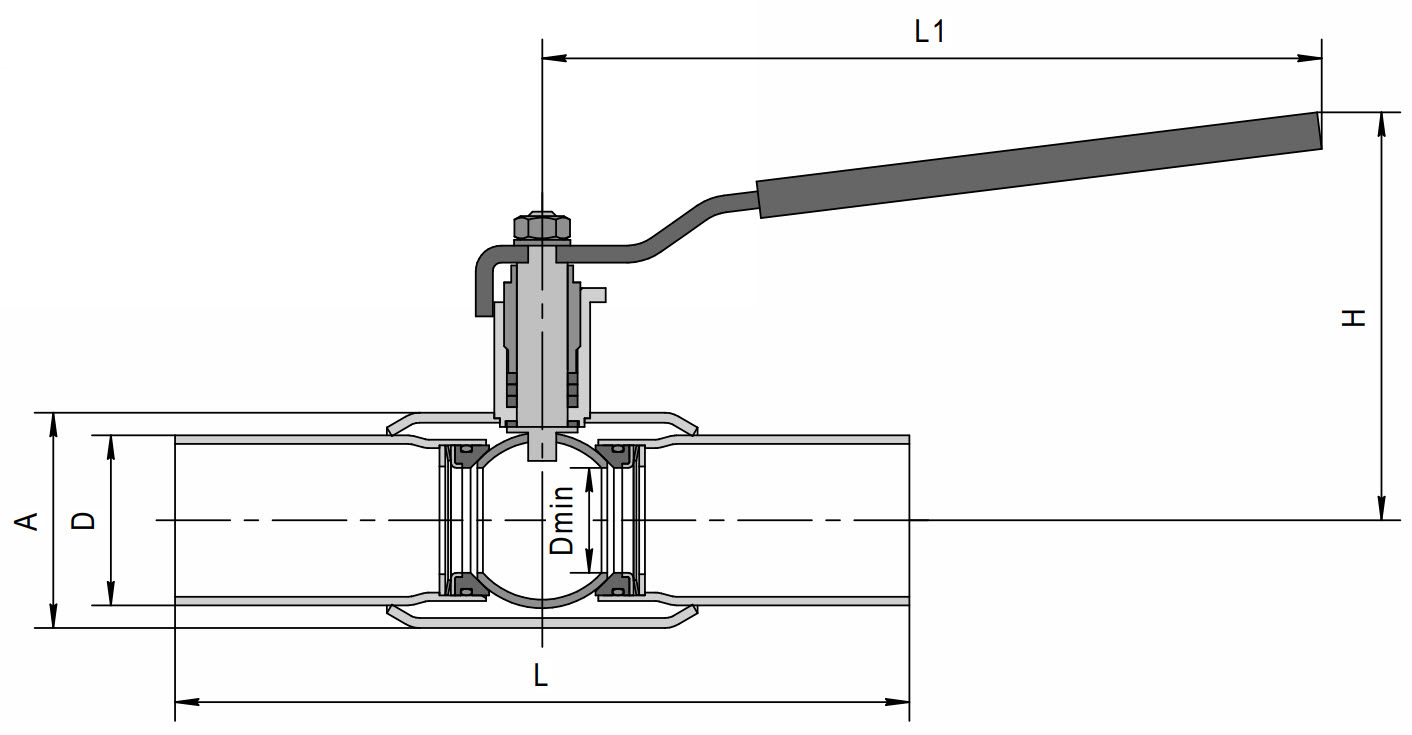

| DN, мм | L, мм | L1, мм | H, мм | Dmin, мм | D, мм | A, мм | Масса, кг | Kv, м3/час |
| PN16 | ||||||||
| 20/15 | 230 | 162 | 92 | 12,5 | 26,8 | 42,3 | 0,9 | 10 |
| 25/20 | 230 | 162 | 95 | 17 | 33,5 | 48 | 1,2 | 21 |
| 32/25 | 260 | 162 | 101 | 24 | 42,3 | 57 | 1,6 | 32 |
| 40/32 | 260 | 174 | 135 | 30 | 51 48* |
76 | 2,5 | 60 |
| 50/40 | 300 | 282 | 140 | 37 | 60 57* |
76 | 3,3 | 150 |
| 65/50 | 360 | 282 | 147 | 48 | 76 | 102 | 4,3 | 160 |
| 80/65 | 370 | 282 | 186 | 64 | 89 | 127 | 6,1 | 380 |
| 100/80 | 390 | 382 | 167 | 75 | 108 114* |
133 | 7,5 | 510 |
| 125/100 | 390 | 602 | 177 | 98 | 133 140* |
180 | 13,4 | 590 |
| 150/125 | 390 | 602 | 192 | 123 | 159 168* |
210 | 18,1 | 680 |
| 200/150 | 390 | 602 | 210 | 148 | 219 | 245 | 33,1 | 1830 |
| 250/200 | 626 | 1102 | 258 | 195 | 273 | 325 | 79,1 | 3655 |
| 300/250 | 724 | - | 640 | 245 | 324 | 426 | 140,9 | 6420 |
| PN25 | ||||||||
| 20/15 | 230 | 162 | 92 | 12,5 | 26,8 | 42,3 | 0,9 | 10 |
| 25/20 | 230 | 162 | 95 | 17 | 33,5 | 48 | 1,2 | 21 |
| 32/25 | 260 | 162 | 101 | 24 | 42,3 | 57 | 1,6 | 32 |
| 40/32 | 260 | 174 | 135 | 30 | 51 48* |
76 | 2,5 | 60 |
| 50/40 | 300 | 282 | 140 | 37 | 60 57* |
76 | 3,3 | 150 |
| 65/50 | 360 | 282 | 147 | 48 | 76 | 102 | 4,3 | 160 |
| 80/65 | 370 | 282 | 186 | 64 | 89 | 127 | 6,1 | 380 |
| 100/80 | 390 | 382 | 167 | 75 | 108 114* |
133 | 7,5 | 510 |
| 125/100 | 390 | 602 | 177 | 98 | 133 140* |
180 | 13,4 | 590 |
| 150/125 | 390 | 602 | 192 | 123 | 159 168* |
210 | 18,1 | 680 |
| 200/150 | 390 | 602 | 210 | 148 | 219 | 245 | 33,1 | 1830 |
| 250/200 | 626 | 1102 | 258 | 195 | 273 | 325 | 79,1 | 3655 |
| 300/250 | 724 | - | 640 | 245 | 324 | 426 | 140,9 | 6420 |
| PN40 | ||||||||
| 20/15 | 230 | 162 | 92 | 12,5 | 26,8 | 42,3 | 0,9 | 10 |
| 25/20 | 230 | 162 | 95 | 17 | 33,5 | 48 | 1,2 | 21 |
| 32/25 | 260 | 162 | 101 | 24 | 42,3 | 57 | 1,6 | 32 |
| 40/32 | 260 | 174 | 135 | 30 | 51 48* |
76 | 2,5 | 60 |
| 50/40 | 300 | 282 | 140 | 37 | 60 57* |
76 | 3,3 | 150 |
