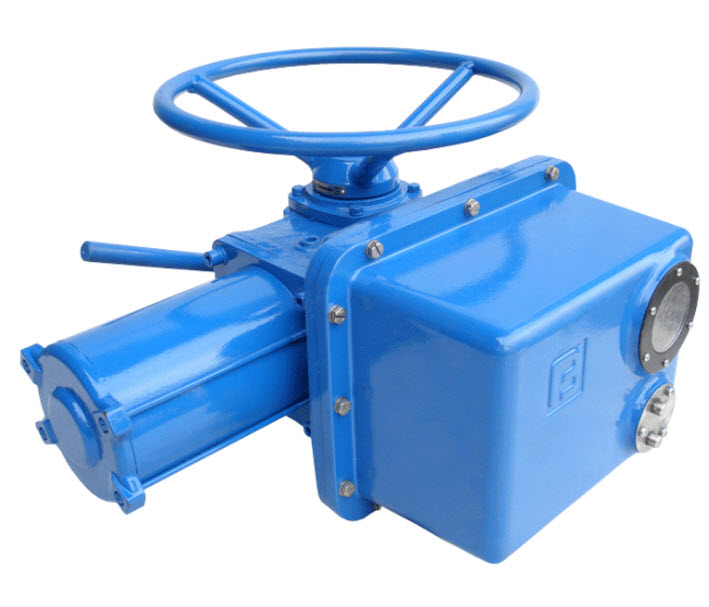

Электроприводы "ГЗ Электропривод" ГЗ-ОФ для запорной арматуры, многооборотные, с двухсторонней муфтой ограничения крутящего момента
Электроприводы с двухсторонней муфтой, общего назначения, применяются для управления запорной промышленной трубопроводной арматуры, устанавливаемой в помещениях, под навесом и на открытом воздухе.
Электроприводы предназначены для дистанционного и местного управления запорной арматурой. Электроприводы могут работать в системах автоматического управления. Установочное положение электроприводов – любое. Электроприводы рассчитаны для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений - до 60 раз в час. Питание электродвигателей осуществляется от трехфазной сети переменного тока, напряжением 380В и частотой 50Гц. Электроприводы серии ГЗ относятся к классу ремонтируемых изделий.
Электроприводы позволяют осуществлять:
- закрытие и открытие затвора арматуры с местного и диспетчерского пульта управления нажатием пусковых кнопок;
- ручное управление затвором арматуры с помощью маховика ручного дублера при отсутствии электропитания;
- остановку затвора арматуры в любом промежуточном положении нажатием кнопки «стоп»;
- автоматическое отключение электродвигателя двухсторонней муфтой ограничения крутящего момента при достижении заданного крутящего момента на выходном валу в положениях ЗАКРЫТО, ОТКРЫТО или при аварийной остановке подвижных частей в процессе хода на закрытие и открытие;
- сигнализацию на диспетчерском пульте управления крайних положений затвора арматуры и при срабатывания двухсторонней муфты ограничения крутящего момента;
- автоматическое отключение электродвигателя конечными микровыключателями электропривода при достижении затвором арматуры крайних положений;
- указание крайних и промежуточных положений затвора арматуры на шкале местного индикатора положения затвора арматуры;
- дистанционное указание степени открытия затвора арматуры на пульте управления (при наличии потенциометра);
- автоматическое переключение электропривода из положения ручного управления на управление от электродвигателя (для электроприводов ГЗ-А, ГЗ-Б);
- возможность регулировки выставляемого крутящего момента в пределах от 10 до 100% от максимального значения;
- простую настройку ограничителя хода выходного вала электропривода;
- защиту электродвигателя от перегрева при перегрузках (tкрит.- 120°С).
Условия эксплуатации
- Климатическое исполнение по ГОСТ Р 15150-69
- Рабочий диапазон температур:
от - 30 ºС до + 70 ºС. (У1)
от - 40 ºС до + 60 ºС. (У1)
от - 60 ºС до + 60 ºС. (УХЛ1)
от - 10 ºС до + 65 ºС. (T1) - Возможные места установки - стационарные установки в помещениях и на открытом воздухе, под навесом.
- Относительная влажность (верхнее значение) – 100 % при 25 ºС.
- Степень защиты корпуса по ГОСТ 14254 – IP 65.

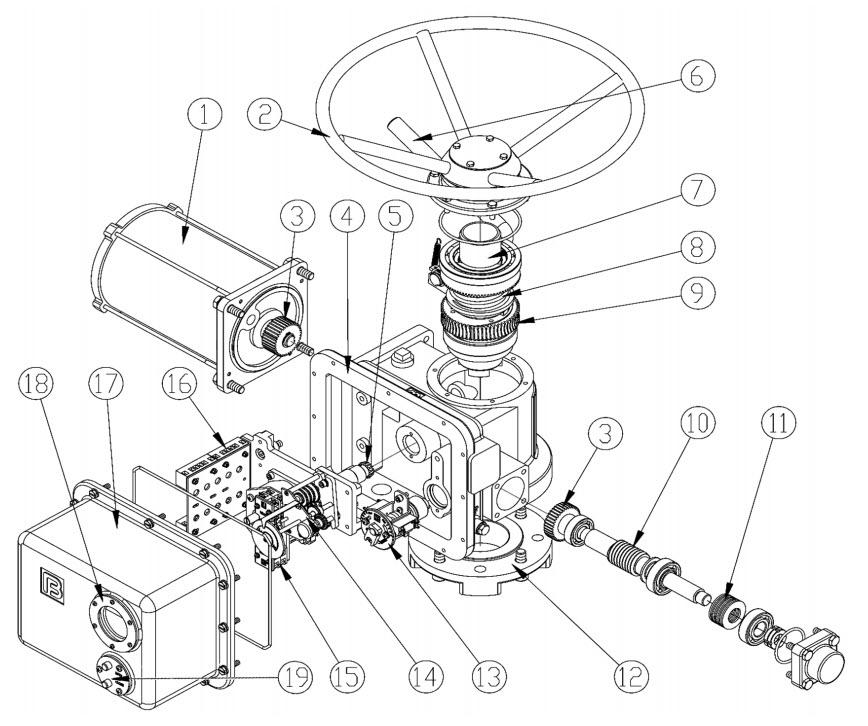

Состав и устройство
- Электродвигатель
- Вал маховика ручного дублера
- Прямозубая цилиндрическая шестерня
- Основной корпус
- Переходной вал ограничителя хода
- Рычаг переключения режимов
- Выходной вал
- Пружина полуавтоматической муфты
- Червячное колесо
- Червячный вал
- Набор тарельчатых пружин муфты
- Монтажный фланец
- Двухсторонняя муфта ограничения крутящего момента
- Ограничитель хода выходного вала
- Индикатор положения затвора арматуры
- Клеммные колодки контактных соединений
- Передняя крышка корпуса
- Окошко индикатора положения затвора арматуры
- Кнопки местного управления
ОТКРЫТЬ (open)
ЗАКРЫТЬ (close)
