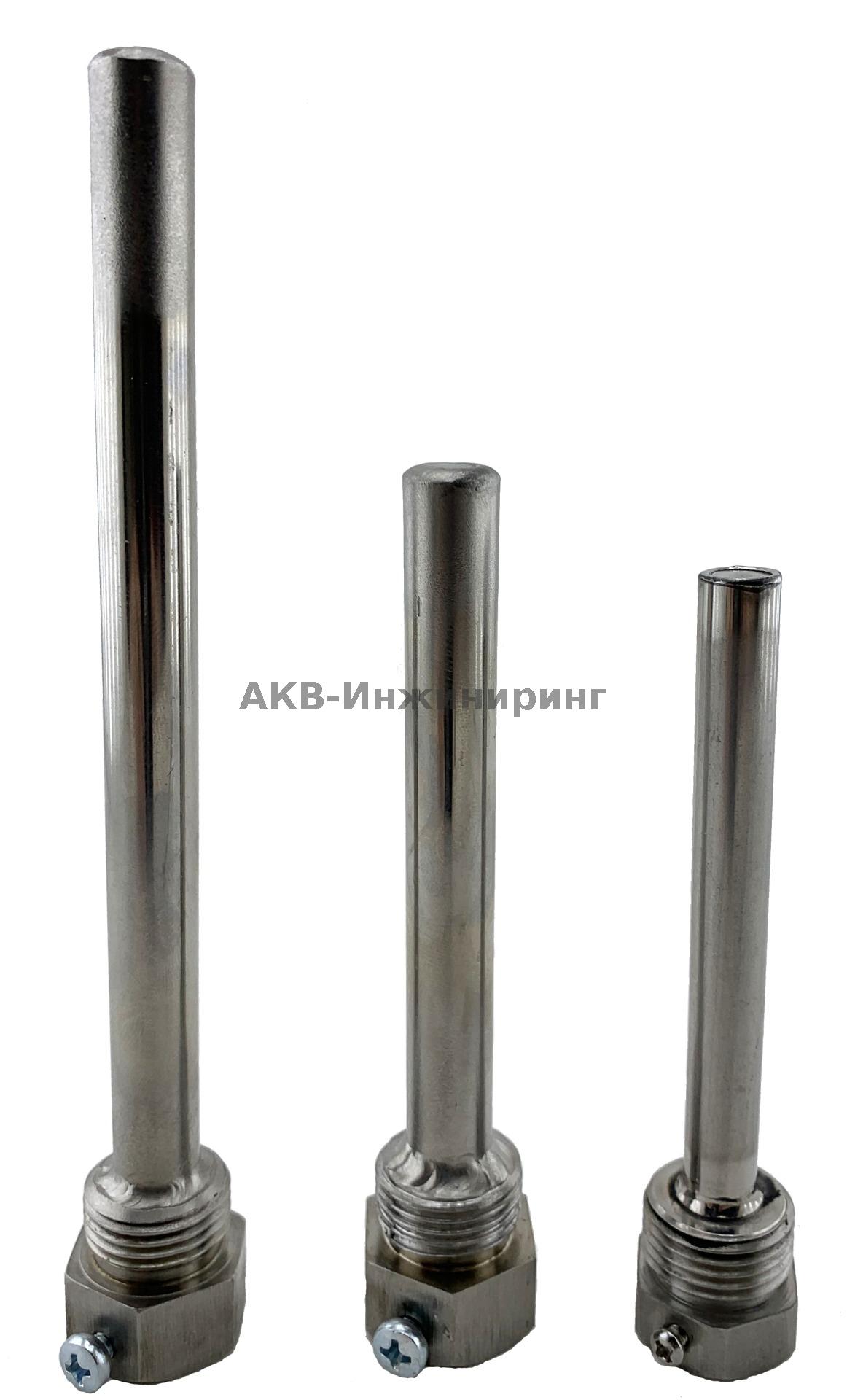

Гильзы защитные тип ГЗ.ТБ.РОС

Предназначены для установки термометров на технологическом оборудовании

Гильза защитная применяется для защиты штока/термобаллона термометра и персонала от воздействия высоких температур, агрессивных сред и высоких давлений. Кроме этого, установленная в точке измерения температура защитная гильза позволяет без остановки технологического процесса демонтировать термометр для его замены, технического обслуживания, поверки.

Стандартные диапазоны представлены в таблице.Любые другие резьбы и длины штоков у термометров по запросу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Материал:
Медный сплав, углеродистая сталь Ст.20;
Нержавеющая сталь.

Присоединение к процессу:
Резьбовое присоединение - резьба G1/2, М20х1 ,5(нар):
Вварное присоединение - имеет фаску для приварки.

Присоединение термометра:

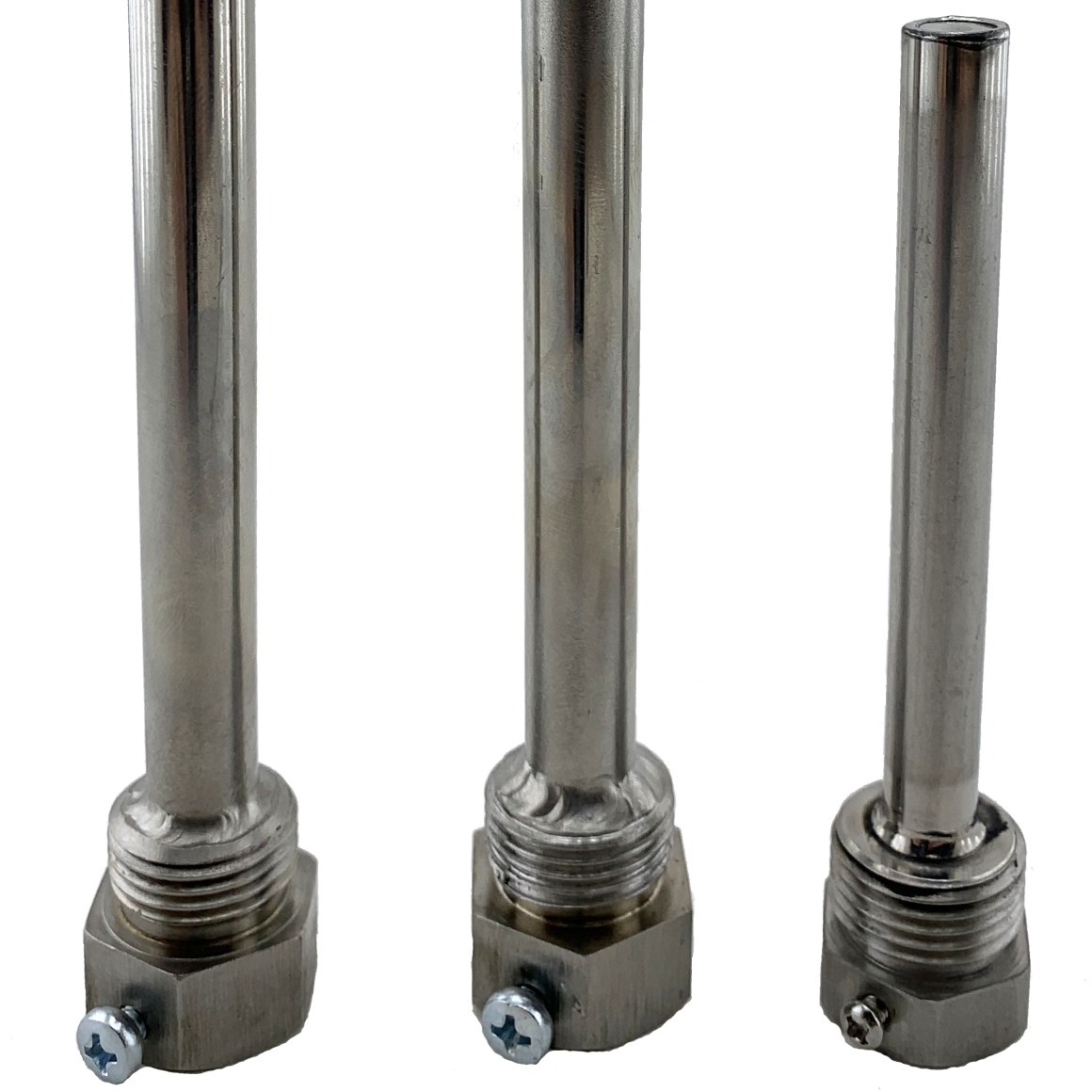

Применимо для термометров с гладким штоком и муфтой диаметром 14 мм. Фиксация термометра осуществляется винтом М4 сбоку. Внутренний диаметр отверстия гильзы 9мм, что соответствует диаметру штока термометра 8мм. Длина погружаемый части защитной гильзы соответствует требуемым штокам термометров.

Рабочие параметры процесса:
Макс.160°С и 6 бар сталь, медный сплав;
Макс. 5ОО0С и 25 бар сталь, нерж.сталь.
Вообще рабочие параметры защитной гильзы зависят от конструкции гильзы размер и материал, а также от условий эксплуатации (среда, давление, температура, скорость потока, расход, плотность среды).

Опции:
Другие материалы, присоединения к процессу и отверстия в погружаемой части защитной гильзы - по запросу; Конкретные длины погружаемой части защитной гильзы для конкретных штоков термометров - по запросу.







ПРИМЕР ОФОРМЛЕНИЯ ЗАКАЗА:

ГЗ.ТБ.РОС -120 - 9 -12- G1/2 - 12Х18Н10Т

Гильза защитная (ГЗ.ТБ.РОС), длина погружаемой части (120мм), диаметр отверстия в погружаемой части гильзы (Эмм), наружный диаметр погружаемой части гильзы (12мм), резьба присоединения (G1/2 (наружи)), материал (нерж., сталь 12Х18Н10Т);

ГЗ.ТБ.РОС - 60 - 9 -12 - Ст.20

Гильза защитная (ГЗ.ТБ.РОС), длина погружаемой части (60мм), диаметр отверстия в погружаемой части гильзы (Эмм), наружный диаметр погружаемой части гильзы (12мм), резьба присоединения (G1/2 (наружи)), материал (Сталь 20);
