Конденсатоотводчик 45ч13нж

Конденсатоотводчик 45ч13нж предназначен для интенсивного автоматического отведения больших объемов конденсата от пароводяной смеси и вывода его из системы.

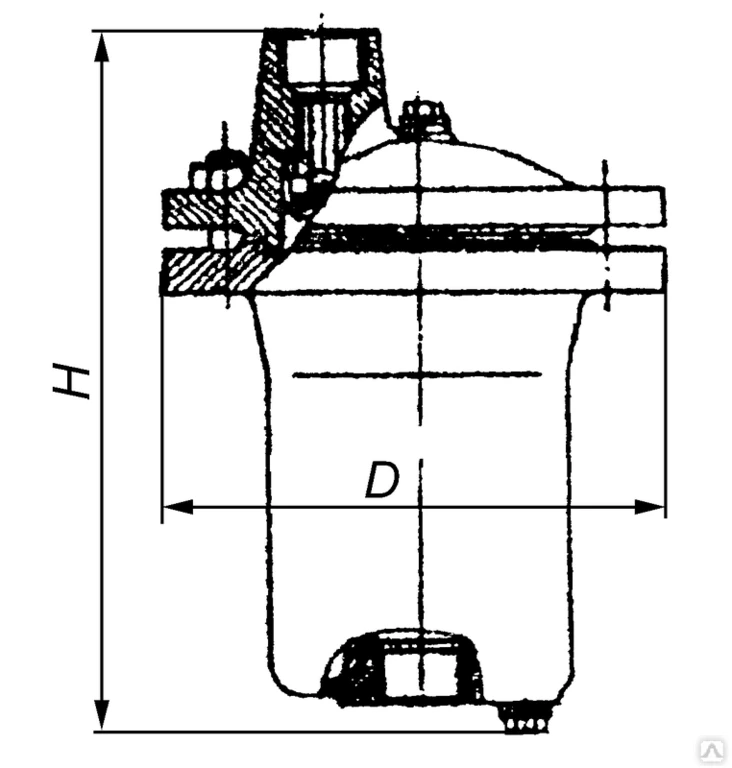

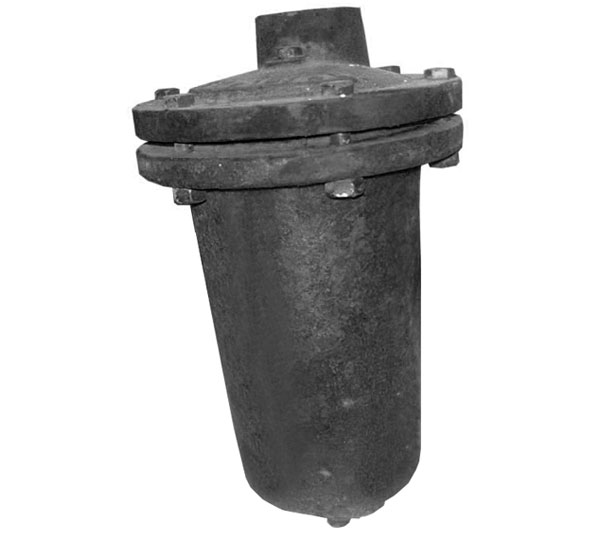

Конденсатоотводчик поплавковый 45ч13нж

Относится к фазораздепительной арматуре.

Конденсатоотводчик - устройство, которое обеспечивает отвод конденсата из паровой среды за счёт разницы скоростей пара и конденсата при протекании в зазоре между седлом и диском.

Устройство осуществляет отвод конденсата, не участвующего в технологическом процессе. Позволяет сохранять тепловую мощность и качество пара, экономить до 90% тепловой энергии в теплопотребляющих установках (за счет ликвидирования "пролетного" пара). Кроме того, конденсатоотводные устройства позволяют минимизировать риск возникновения гидроударов, способных привести к повреждениям элементов трубопровода.

Конденсатоотводчики устанавливаются, как правило, в трубопроводных системах после теплообменных аппаратов (водоподогревателей, калориферов).

Принцип действия основан на использовании разницы в плотностях пара и конденсата.

45ч13нж эффективно используется даже при сильных переменах давления и расходах конденсата, а также хорошо зарекомендовал себя в экстремальных условиях работы.

Устройство обеспечивает беспрерывный отвод конденсата, именно поэтому этот тип конденсатоотводчиков оптимально подходит для теплообменных аппаратов с большими поверхностями теплообмена и интенсивным образованием больших объемов конденсата.

Рабочая среда - пароводяная смесь при t до 300°С.

Расчитан на условное рабочее давление 1,6 МПа.

Условный диаметр Ду - 15, 20, 25, 32, 40, 50.

К трубопроводу крепится муфтовым способом.

Устанавливается на трубопроводе вертикально крышкой вверх (допустимое отклонение от вертикали до 15°).

Направление потока среды должно совпадать с направлением стрелки на корпусе.

Рабочая среда подается под поплавок.

Корпус изготовлен из чугуна.

Основное преимущество термодинамического конденсатоотводчика  - возможность постоянной беспрерывной работы с большими объемами конденсата.

Устройство имеет малые габариты, небольшую массу, высокую надежность и простую конструкцию.
