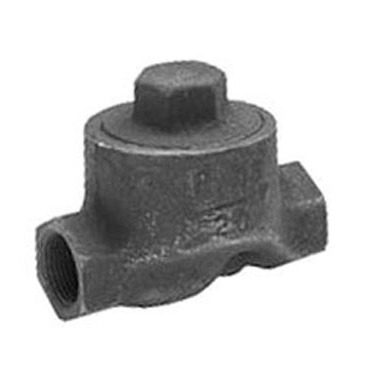

Конденсатоотводчик 45с15нж
Термодинамические конденсатоотводчики 45с15нж муфтовые и под приварку устанавливаются на паропроводы и в системы камер парового обогрева (пароприемников) для автоматического отвода водного конденсата. Отвод конденсата из паровой среды осуществляется за счет за счёт разницы скоростей конденсата и пара при протекании в зазоре между седлом и диском. Использование в системах пароснабжения конденсатоотводчиков 45с15нж позволяет экономить до 90 процентов тепловой энергии в устройствах теплопотребления.
Монтаж термодинамических муфтовых конденсатоотводчиков 45с15нж производят на горизонтальные паропроводы крышкой вверх и, как правило, после теплообменных устройств (водонагревателей, калориферов и т.п.). Рабочая среда подается под тарелку.
Минимальное давление на входе - не менее 1 бар; допустимое противодавление на выходе - не более 50% от давления на входе. Конденсатоотводчики 45с15нж полностью герметичны по отношению к окружающей среде и не допускают пропуск среды через затвор.
Термодинамические конденсатоотводчики 45с15нж получили широкое применение, в том числе, благодаря малым габаритам, низкой массе, низкой потери пара и надежности.

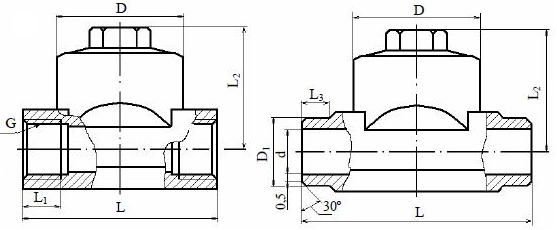

Технические данные:
|
|
Обозначение |
Ду |
Резьба |
L, мм |
L1, мм |
L2, мм |
L3, мм |
D, мм |
D1, мм |
d, мм |
Масса, кг |
|
|
Муфтовое соединение |
|||||||||||
|
45с15нж |
15 |
1/2 |
60 |
12 |
45 |
- |
45 |
- |
- |
0,49 |
|
|
45с15нж |
20 |
3/4 |
75 |
14 |
52 |
- |
56 |
- |
- |
0,78 |
|
|
45с15нж |
25 |
1 |
90 |
16 |
60 |
- |
66 |
- |
- |
1,43 |
|
|
Под приварку |
|||||||||||
|
45с15нж1 |
15 |
- |
80 |
- |
45 |
12 |
45 |
22 |
15 |
0,57 |
|
|
45с15нж1 |
20 |
- |
90 |
- |
50 |
12 |
56 |
28 |
20 |
0,87 |
|
|
45с15нж1 |
25 |
- |
110 |
- |
60 |
18 |
66 |
33 |
25 |
1,45 |
|
