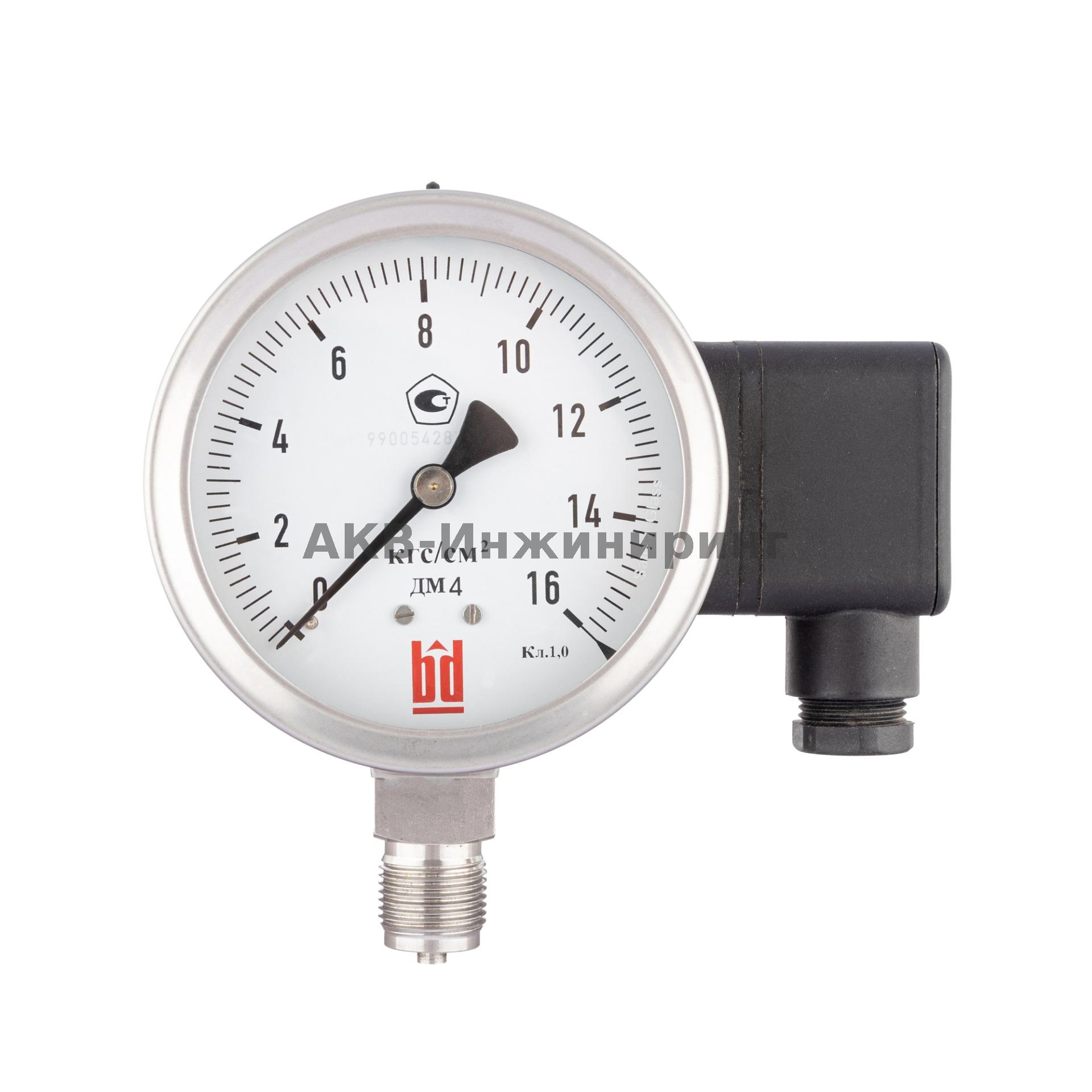

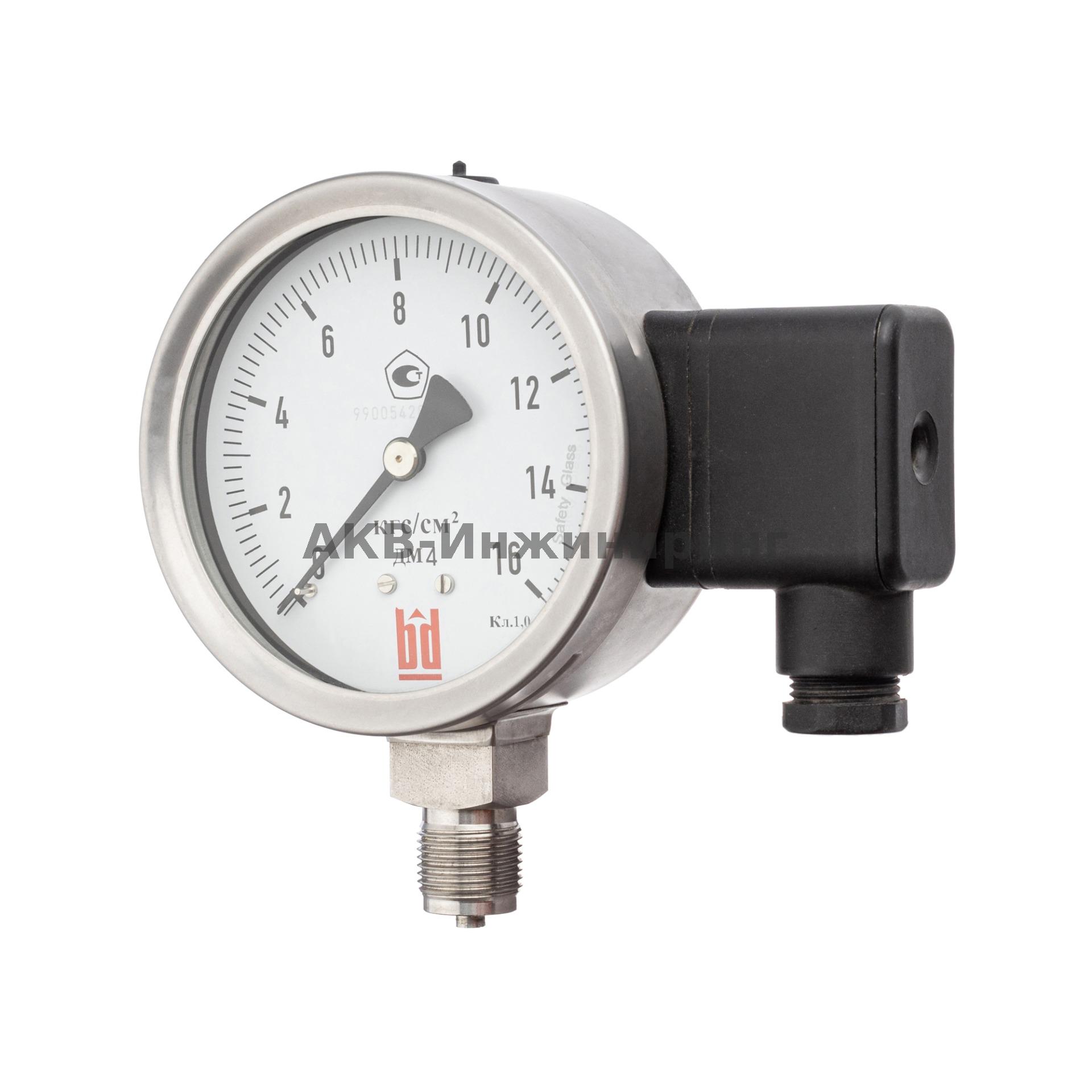

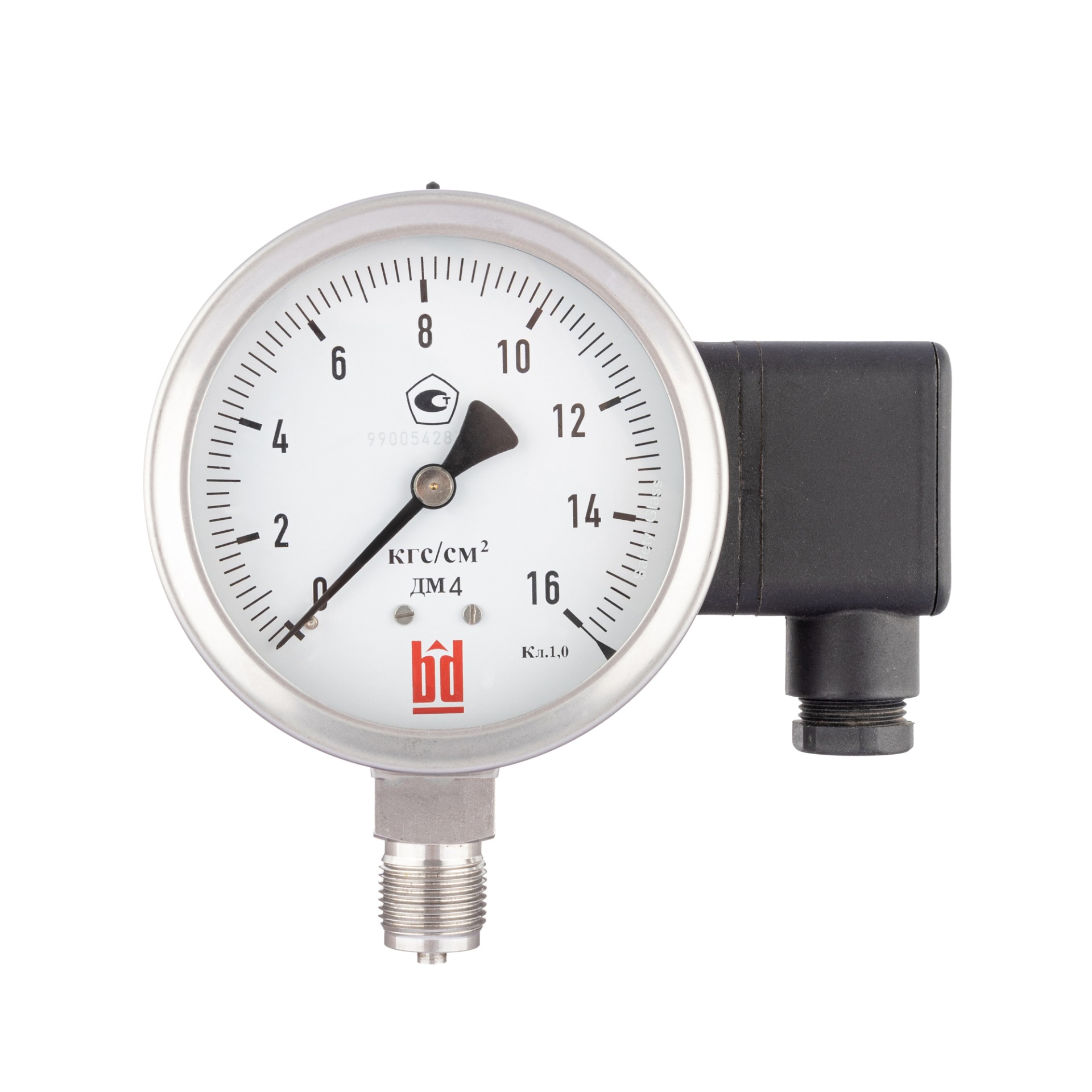

Деформационный манометр с трубчатой пружиной Тип ДМ (Модификация 4) и электрическим выходным сигналом

Назначение
Рекомендуется для применения с разделителями сред: РМ5319, РМ5320, DA, DB, DE, DH, DJ и др.
Область применения
Для измерений избыточного и вакууметрического давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нерж. стали, с преобразованием его в выходной электрический сигнал 4...20mA. Такие манометры имеют повышенную безопастность и широко применяются в автоматических системах управления насосным и компрессорным оборудованием в фармацевтической промышленности, химической и нефтехимической индустрии, в креогенной технике, в распределительных сетях, системах коммунального снабжения и т.п. Такие манометры применяются в местах, где требуется местное отображение измеряемой величины давления и одновременно передача электрического выходного сигнала на расстояние для дистанционного управления. Под воздействием давления деформация трубки Бурдона передается на стрелку и вызывает ее угловое перемещение, пропорциональное значению давления. Электронный сенсор также преобразует значение давления в пропорциональный электрический выходной сигнал 4...20mA. Диапазон измерений механического прибора автомматически связан с диапазоном выходного сигнала 4...20 mA и создает сочетание надежности местного отображения давления и удобства передачи электрического сигнала в одной точке отбора давления среды. Рекомендуется для применения с разделителями сред: РМ5319, РМ5320, DA, DB, DE, DH, DJ и др.
Технические характеристики
Номинальный диаметр корпуса
100; 150 (160).
Класс точности
1,0; 1,5
Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,4%.
Диапазон измерений
-1…0 (1,5, 3, 4, 5, 10, 15, 24), 0 ... (0 ... 2,5, 4, 6 ... 600) бар,
кгс/см2, x0.1 МПа или другие эквивалентные единицы давления.
Допустимые температуры:
Окружающая среда:  -40…+65°С.
Измеряемая среда: -40...100 °С
Рекомендуемые диапазоны измерений давления
Измеряемое давление до 75% от конечного значения шкалы.
Расположение штуцера
Штуцер снизу
Штуцер
Нержавеющая сталь.
Измерительный элемент
Трубчатая пружина Бурдона, нерж. сталь.
Передаточный механизм
Нержавеющая сталь.
Присоединение к процессу
Резьбе M20x1,5; G1/2; 1/2NPT; размер под ключ 22х22 (другие резьбы по запросу)
Циферблат
Алюминий белого цвета, градуировка черного цвета.
Стрелка
Алюминий черного цвета, корректировка нуля на стрелке.
Корпус
Нержавеющая сталь, с прочной защитной перегородкой SOLID FRONT и задней выдуваемой стенкой.
Степень пылевлагозащиты
IP54.
Стекло
Ламинированное безопасное стекло (SAFETY GLASS).
Кольцо
Нержавеющая сталь, зажимное байонетного типа (завальцованное – опция).
Напряжение питания
24 B DC
Выходной сигнал
4 ...20 mA, 2-х проводной (другие по запросу)
Точность выходного сигнала
+0,5% от диапазона
Проводное соединение
DIN разъем, возможность поворота на 180°
Дополнительная информация
Опции:
Встроенный демпфер (дроссель).

Очистка под кислород (без заполнения корпуса) Заполнение корпуса силиконовым маслом, IP65, температура окружающей среды -40°С.
Изготовление измерительной системы и штуцера из
монеля.  Дизайн шкалы предоставляется Заказчиком (цветные,
комбинированные шкалы).
Дополнительные специальные шкалы фреоновые, амми- ачные.
Крепежный фланец из нержавеющей стали с тыльной стороны
для монтажа на поверхность.
Передний (фронтальный) крепежный фланец.
Стрелка максимального значения.
Испытание проливкой гелием. Свидетельство о поверке.
Выходной сигнал 0 ... 20mA; 0 ... 5mA; 0 ... 10V; 1...5V.
Описание

dm4-8 (1).jpg


Примеры оформления заказа:
ДМ - 4 – 100 РS (0-60) МПа, Кл. 1,0, IP65, М20х1,5, 4-20 mA, 2-х проводный.
Деформационный манометр с трубчатой пружиной (ДМ), модификация 4 (4), диаметр корпуса 100 мм (100), исполнение радиальное безопасное с твердой защитной стенкой SOLID FRONT (РS), диапазон показаний 0-60 МПа (0-60), класс точности 1,0 (Кл. 1,0), пылевлагозащита IP65 (IP65), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), выходной сигнал 4...20 mA (4... 20 mA, 2-х проводный).

ДМ - 4 – 150 Р (0-25) МПа, Кл. 1,5, IP54, М20х1,5, 4-20 mA, 2-х проводный.

Деформационный манометр с трубчатой пружиной (ДМ), модификация 4 (4), диаметр корпуса 150 (150), исполнение радиальное с облегченным корпусом (Р), диапазон показаний 0-25 МПа (0-25), класс точности 1,5 (Кл. 1,5), пылевлагозащита IP54 (IP54), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), выходной сигнал 4...20 mA (4... 20 mA, 2-х проводный).
