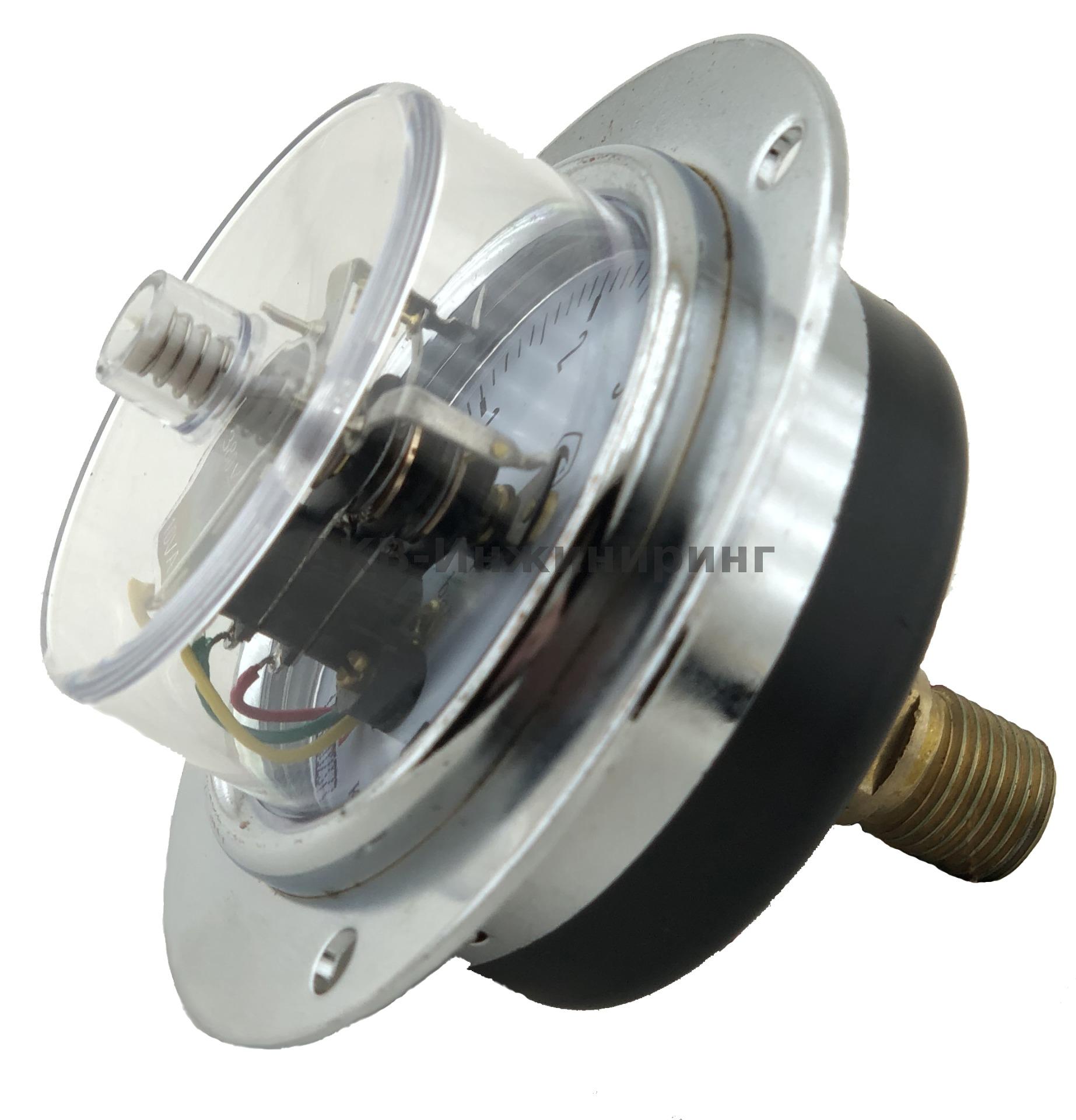

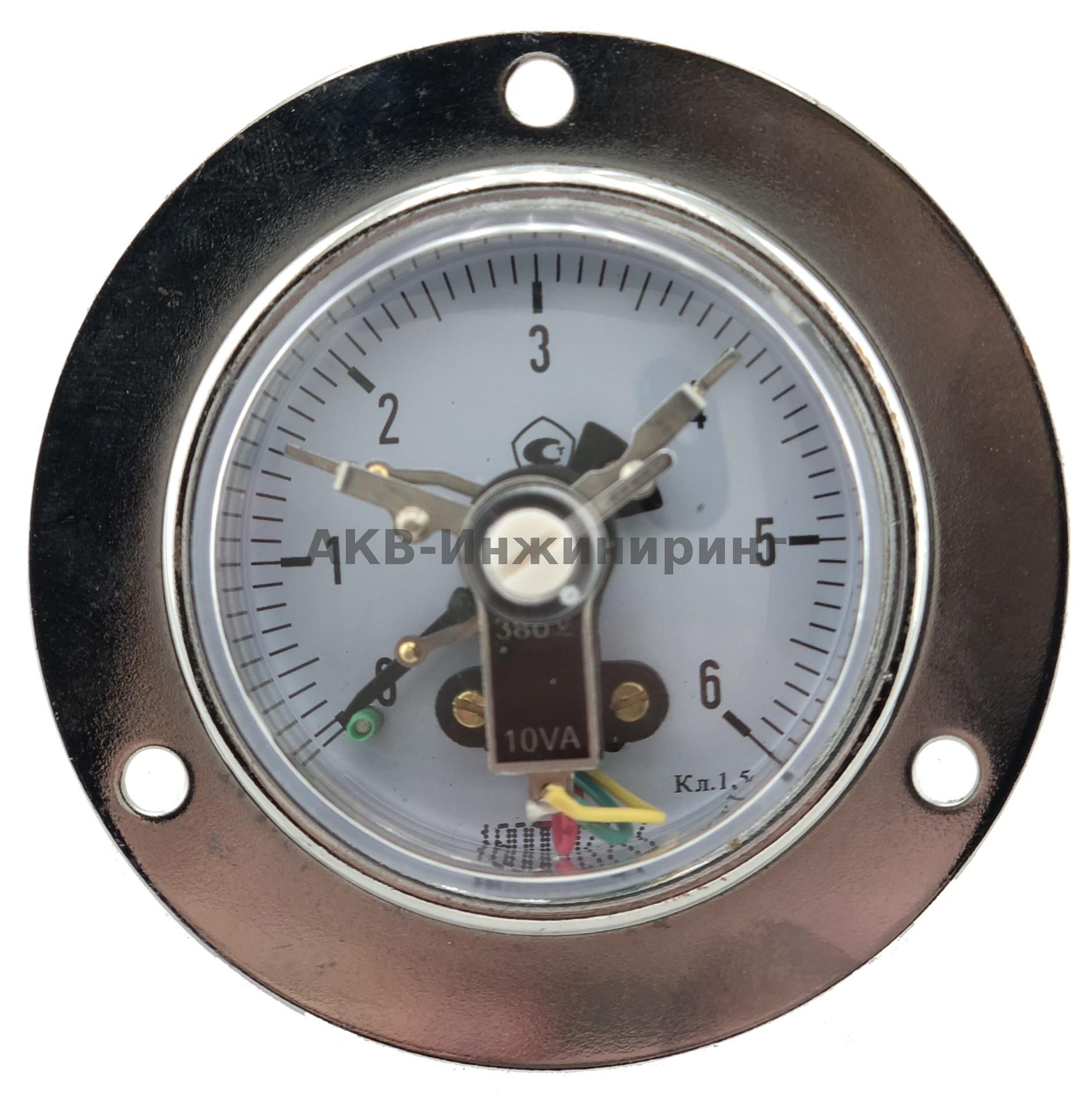

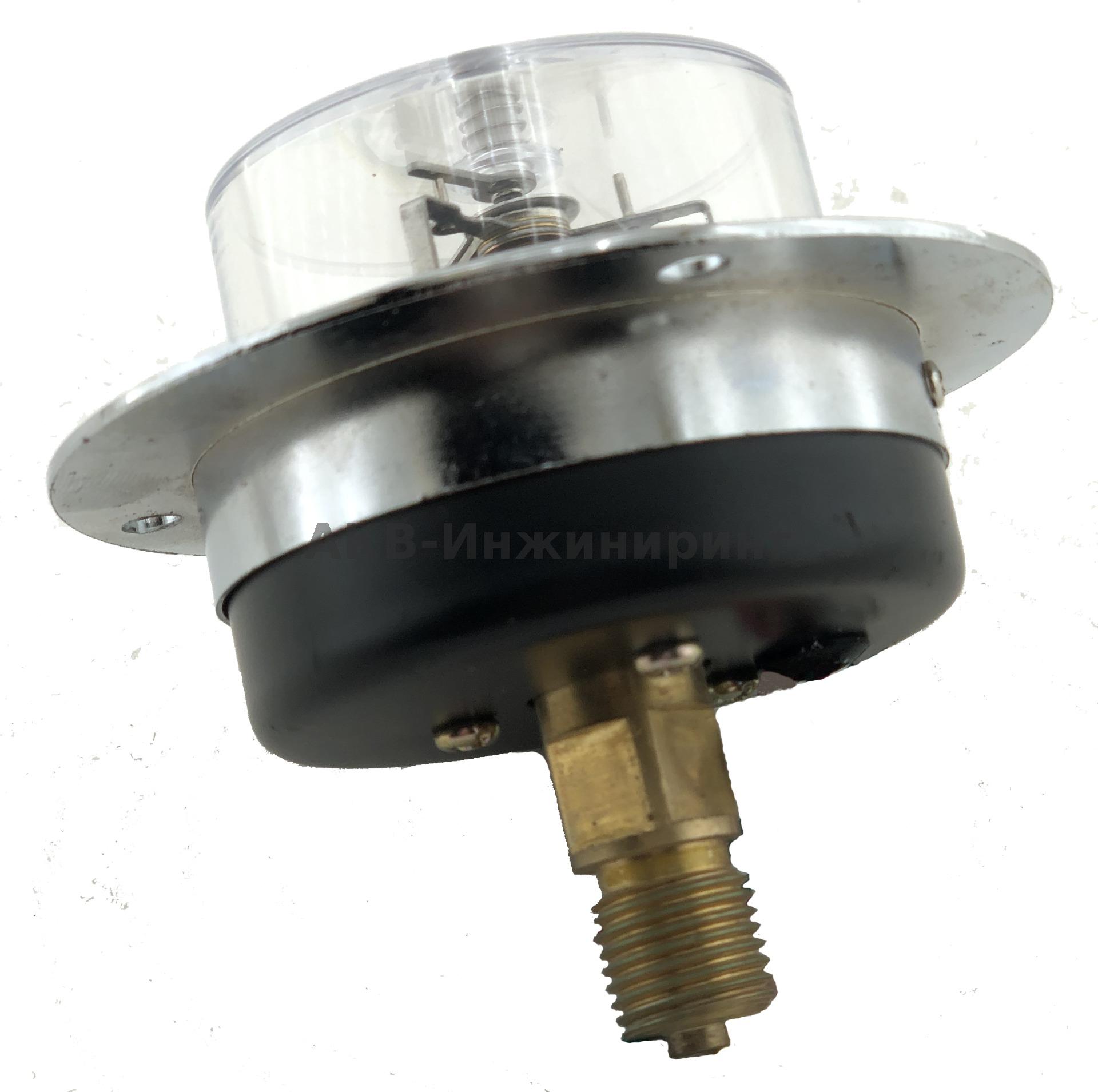

Электроконтактный манометр тип ДМЭ (63ТПФ)

Номинальный диаметр корпуса

63 мм

Класс точности

1,5 (2.5 по заказу)

Измеряемая среда

жидкость, пар, газ, в том числе пропан бутан; кислород – заказ

Единицы измерения

жидкость, пар, газ, в том числе пропан бутан; кислород – заказ.

Диапазон измерений

0…1 (1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600);

-1… 0;

-1… 0,6 (1,5; 3; 5; 9; 15; 24) кгс/см2 – стандарт (бар, МПа – заказ)

Допустимые температуры:

Температура окружающего воздуха: -40…60 C.

Температура измеряемой среды: макс 150 С. Дополнительная погрешность при изменении температуры окружающей среды от 20±2 0С в диапазоне рабочих температур на каждые 10 0С составляет не более ± 0,6 %.

Штуцер

Медный сплав.

Измерительный элемент

Трубка Бурдона - медный сплав

Передаточный механизм

Медный сплав

Присоединение к процессу

М12х1,5 (нар) – стандарт;

G1/4 (нар) – заказ.

Корпус

Сталь, крашенная черного цвета.

Степень пылевлагозащиты

IP43

Стекло

Поликарбонат.

Фланец

Сталь

Средний срок службы

10 лет

Вес

не более 0,4 кг

Принципиальные электрические схемы электроконтактных групп

Манометры ДМЭ имеют четыре варианта исполнения  контактов:
1. по умолчанию V - левый контакт размыкающий (min), правый замыкающий (max).
(1НЗ+1НО)
2. III - два размыкающих контакта:). (1НЗ+1НЗ)
3. IV - два замыкающих контакта:). (1НО+1НО)
4. VI - левый контакт замыкающий (min), правый размыкающий (max). (1НО+1НЗ)

Демпфер для гашения пульсирующего давления

по умолчанию манометры поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно; по заказу демпфер устанавливается прибор с любым диапазоном показаний.

Дополнительная информация

Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм.
Манометр изготавливается с магнитным поджатием контактов для любого из выше указанных исполнений.
Напряжение внешних коммутируемых цепей: 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей
переменного тока; 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока.
Разрывная мощность контактов для сигнализирующего устройства: с магнитным поджатием контактов – 30 Вт
постоянного тока и 10 В•А переменного тока
Значение коммутируемого тока: для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
Подключение осуществляется  клемными колодками или соединительными коробками
Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
Межповерочный интервал: 2 года.
Все приборы поставляются с индивидуальным паспортом и отметкой о госповерке.
Опции:
Встроенный демпфер (дроссель)
Кислородное исполнение
