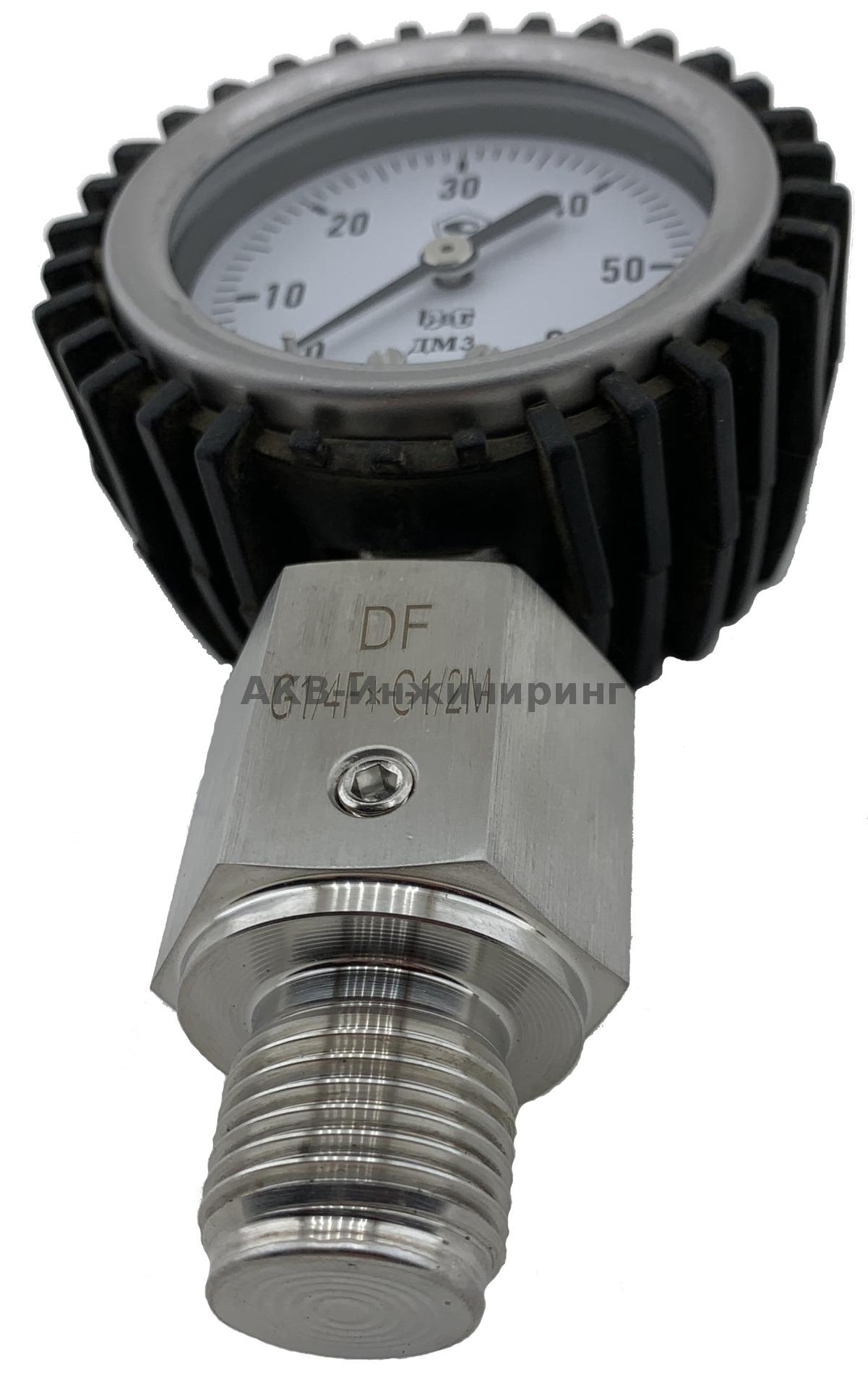

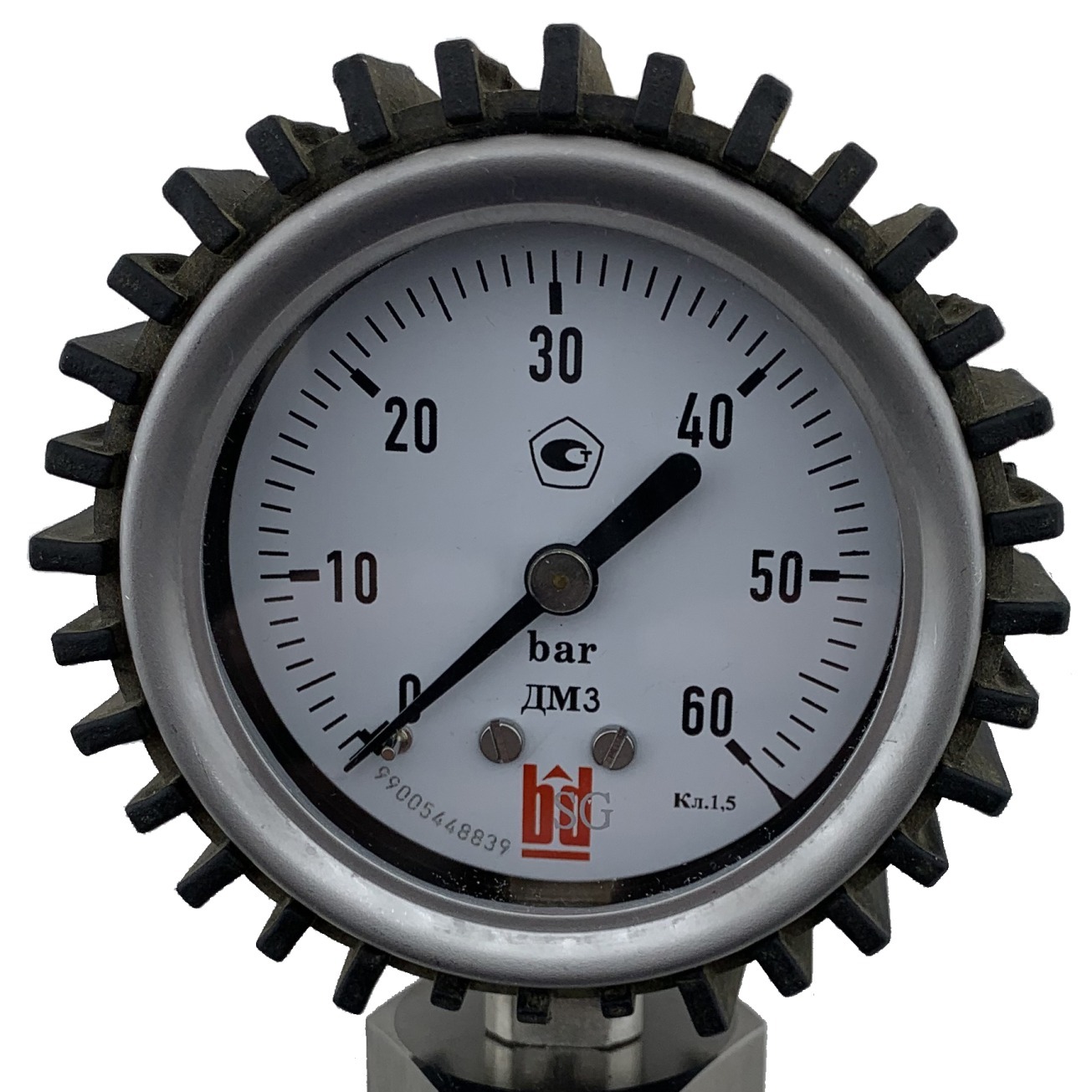

Манометр ДМ 3 063
Область применения
Прибор (комплект) предназначен для для измерения давления в гидросистемах на ответственных участках с высокими динамическими нагрузками и вибрациями. Для защиты манометра от механических воздействий в комплекте используется ударопрочный защитный кожух из жесткой резины.
Технические характеристики
Номинальный диаметр корпуса
63 мм
Класс точности
1,5
Тип
ДМ 2, ДМ 3
Исполнение
Стандартное
Диапазон измерений
0...25 бар (40*/60*)
Расположение штуцера
снизу (радиальное)
Присоединение к процессу
G 1/4
Корпус
Нержавеющая сталь. Защитный кожух на манометр.
Степень пылевлагозащиты
IP65
Мембранный разделитель сред
DF
Диаметр магистрали
1/2" (3/4"*)
Описание
Применение манометра ДМ 2, ДМ 3
Неблагоприятные эксплуатационные условия, пульсации и вибрации
Для газообразных и жидких сред, не агрессивных к медным сплавам
Гидравлика
Компрессоры, судостроение
ДМ 3 Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 300 °C.
Специальные особенности:
Виброустойчивость и ударопрочность
Высокопрочная конструкция
Номинальный размер 63
Ограничение давления:
Постоянная нагрузка - 3/4 диапазона измерений
Переменная нагрузка - 2/3 диапазона измерений
Кратковременный режим - Предельное значение шкалы

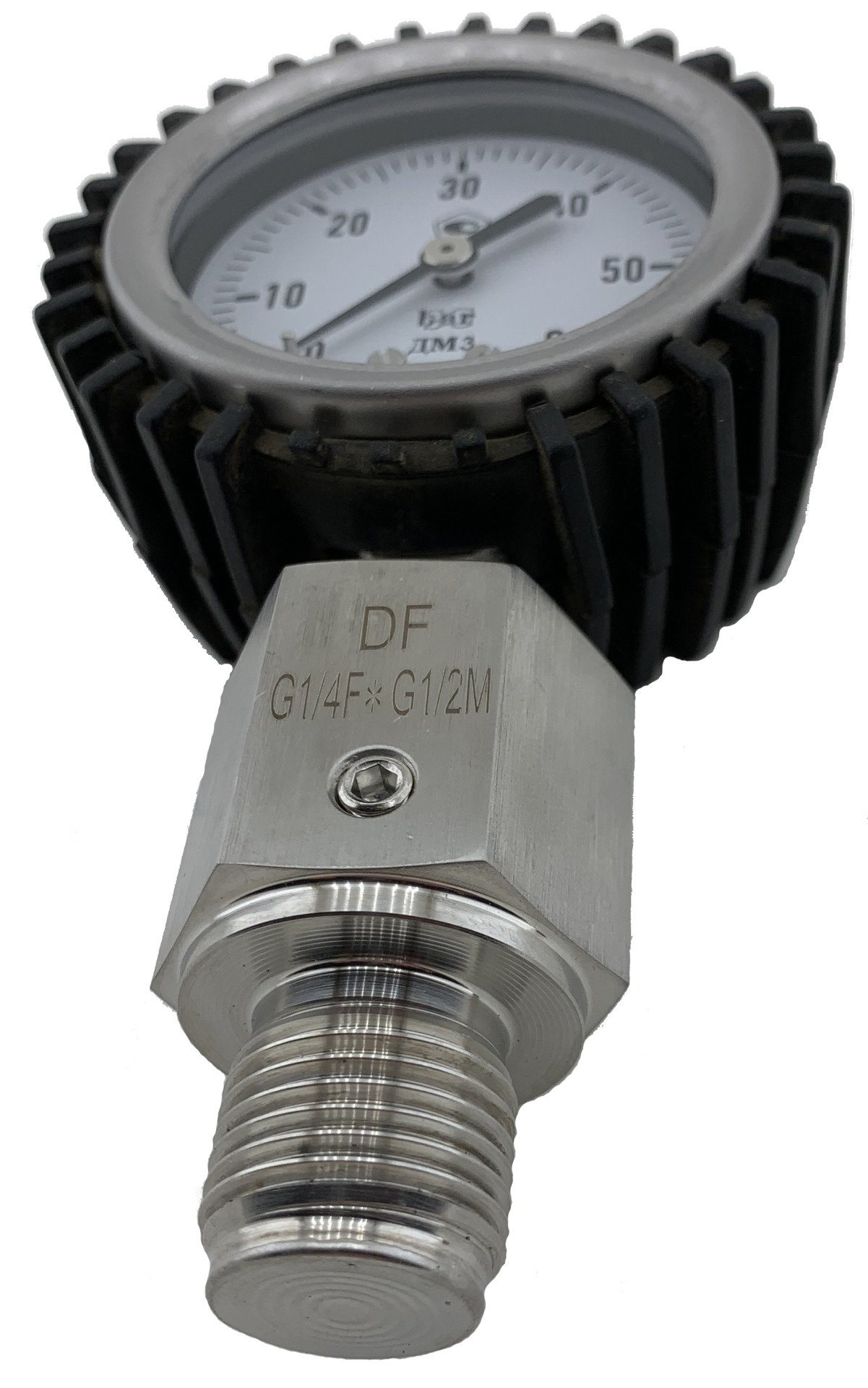

Пример заказа: ДМ 3 063 Р (0-60) бар (защитный кожух), кл.1,5, G1/4+Разделитель DF- G1/4 (внутр) - G1/2 (вне)
