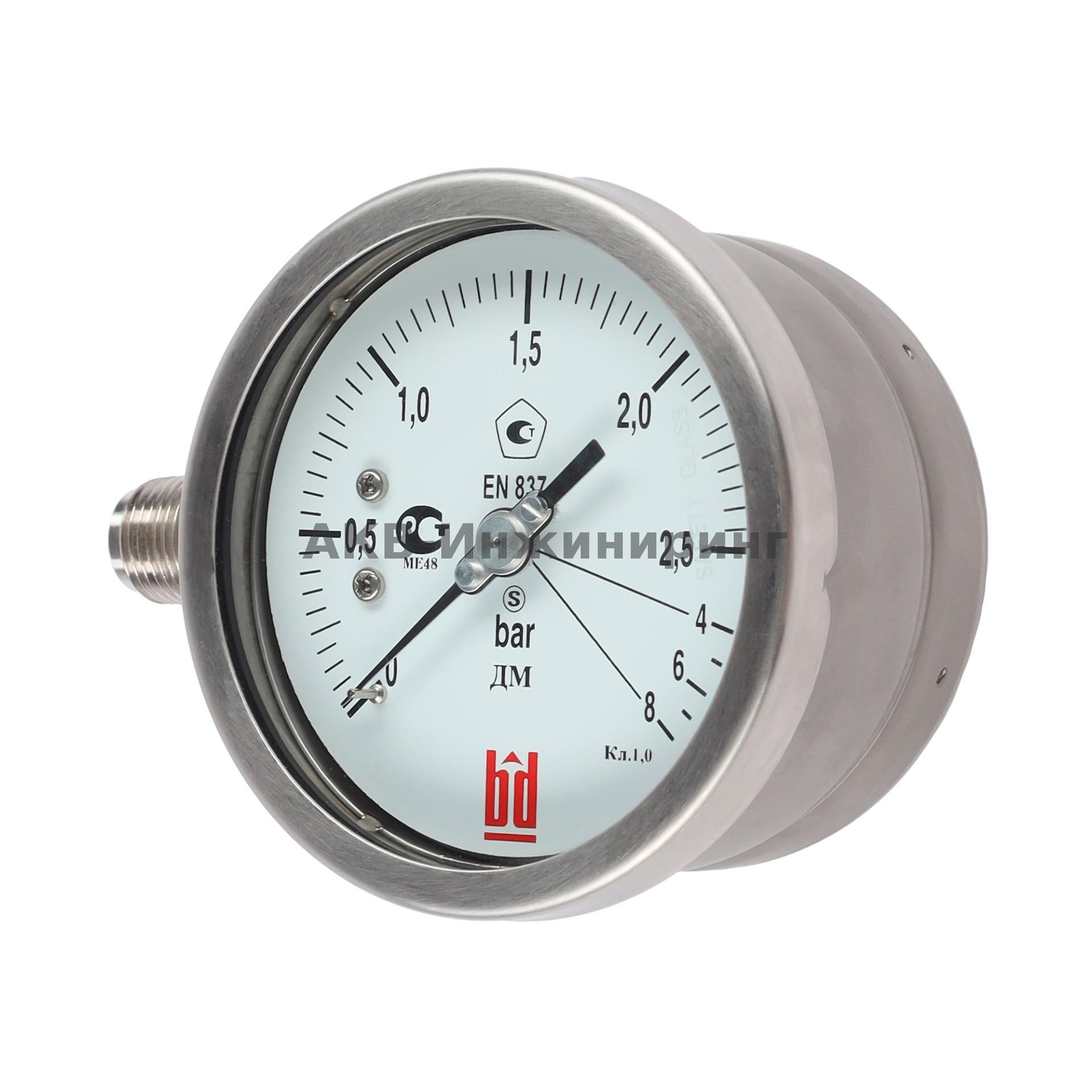

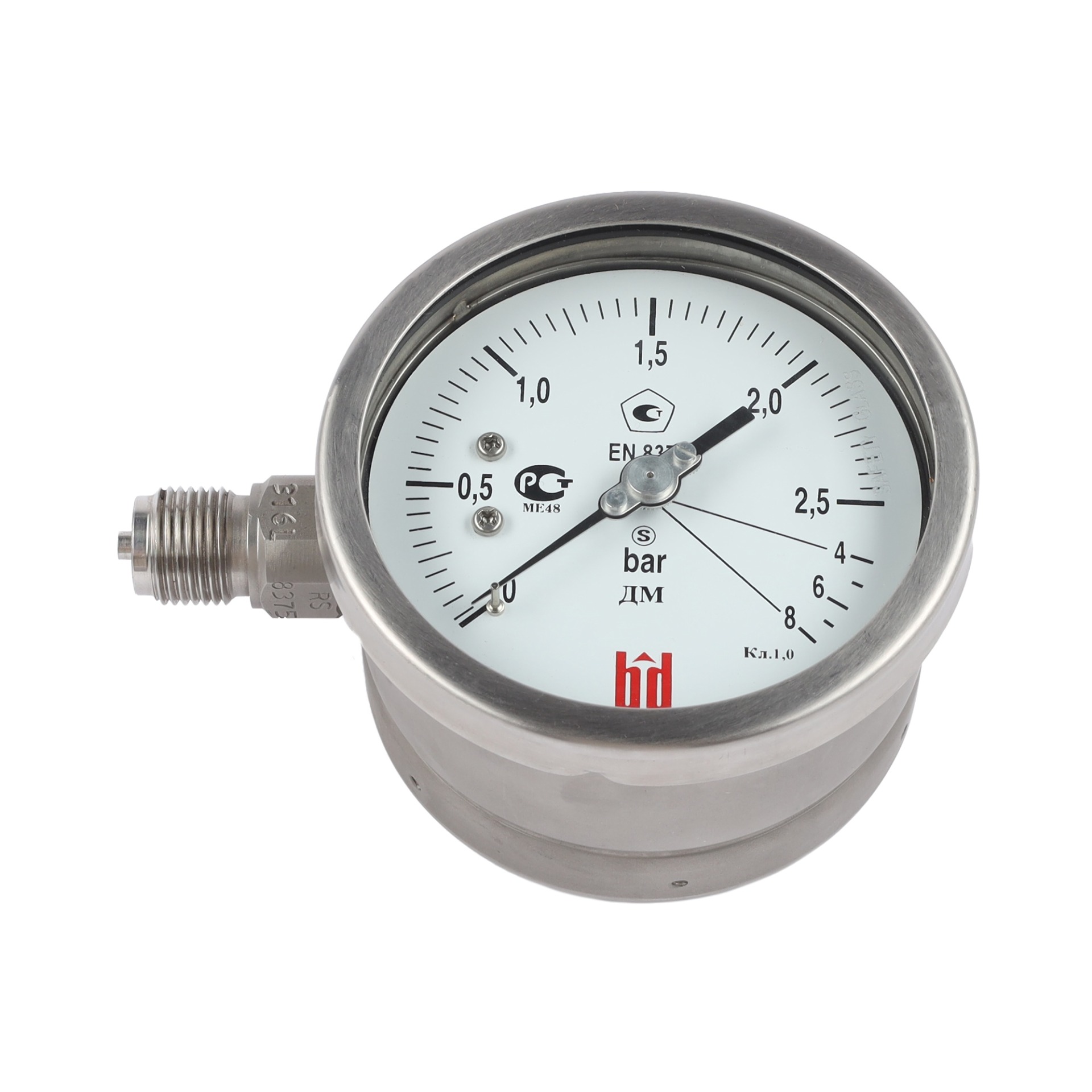

Манометр общетехнический с трубчатой пружиной. Тип ДМ (МОДИФИКАЦИЯ 5)
Назначение
Манометр технический ДМ. Для сложных условий эксплуатации. Измерений давления газообразных и жидких средах (аммиак, щелочные и солевые растворы и др)
Область применения
Для измерений давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нерж. стали (аммиак, щелочные и солевые растворы и др). В местах с повышенной вибрацией и пульсацией. 4-х кратная перегрузка, безопасный корпус (S) SOLID FRONT. Манометр безопасного исполнения с твердой, высокопрочной защитной стенкой рекомендуется использовать в условиях случайных, кратковременных перегрузок, не превышающих
Технические характеристики
Номинальный диаметр корпуса
100; 150.
Класс точности
1; 1,5; (1,6) (основная шкала);
Дополнительная погрешность при изменении температуры
окружающей среды от 20+2°С в диапазоне рабочих
температур на каждые 10°С составляет не более +0,4%.
1; 1,5; (1,6) (основная шкала);
Дополнительная погрешность при изменении температуры
окружающей среды от 20+2°С в диапазоне рабочих
температур на каждые 10°С составляет не более +0,4%.
1; 1,5; (1,6) (основная шкала);
Диапазон измерений
0… (0 ... 0,6, 1 ... 40) бар, кгс/см2, х0,1МПа или другие
эквивалентные единицы давления.
Допустимые температуры:
эквивалентные единицы давления.
Допустимые температуры:
Допустимые температуры:
Окружающая среда: -60…+65°С.
Измеряемая среда: максимум +300 °С
При заполнении глицерином, измеряемая
среда максимум +100°С
Измеряемая среда: максимум +300 °С
При заполнении глицерином, измеряемая
среда максимум +100°С
Рекомендуемые диапазоны измерений давления
Измеряемое давление до 75% от конечного основного значения шкалы.
Перегрузка
Стандартно с 4-х кратной перегрузкой (см. табл. №6)
Расположение штуцера
Штуцер снизу.
Штуцер
Нержавеющая сталь
Измерительный элемент
Трубчатая пружина Бурдона, нерж. сталь.
Передаточный механизм
Нержавеющая сталь.
Присоединение к процессу
M12x1,5; G1/4B; 1/4NPT; G3/8B; 3/8NPT; M20x1,5; G1/2B; 1/2NPT.
Циферблат
Алюминий белого цвета, шкала черного цвета, в конце шкалы сектор для показаний сверхдавления.
Стрелка
Алюминий черного цвета, корректировка нуля на стрелке.
Корпус
Безопасный корпус (S) SOLID FRONT, нержавеющая сталь, IP65.
Стекло
Ламинированное безопасное стекло (SAFETY GLASS).
Кольцо
Нержавеющая сталь, съемное.
Дополнительная информация
Встроенный демпфер (дроссель).
Заполнение корпуса глицерином.
Сверхпрочное стекло.
Дизайн шкалы предоставляется Заказчиком (цветные,
комбинированные шкалы).
Крепежный фланец с тыльной стороны.
Механизм с демпфирующим желе.
Табличка с номером точки по проекту.
Испытание проливкой гелием.
Поверка.
Заполнение корпуса глицерином.
Сверхпрочное стекло.
Дизайн шкалы предоставляется Заказчиком (цветные,
комбинированные шкалы).
Крепежный фланец с тыльной стороны.
Механизм с демпфирующим желе.
Табличка с номером точки по проекту.
Испытание проливкой гелием.
Поверка.
Описание
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:
Основные диапазоны показаний
Пример оформления заказа.
ДМ - 5 – 100 Р (0-16) кгс/см2, Кл. 1,0, М20х1,5/опции
Манометр деформационный с трубчатой пружиной (ДМ), модификация 5 (5), диаметр корпуса 100 мм
(100), исполнение радиальное (Р), диапазон показаний 0-16 кгс/см2 (0-16кгс/см2), класс точности 1,0
(Кл. 1,0), присоединение штуцер с наружной резьбой
