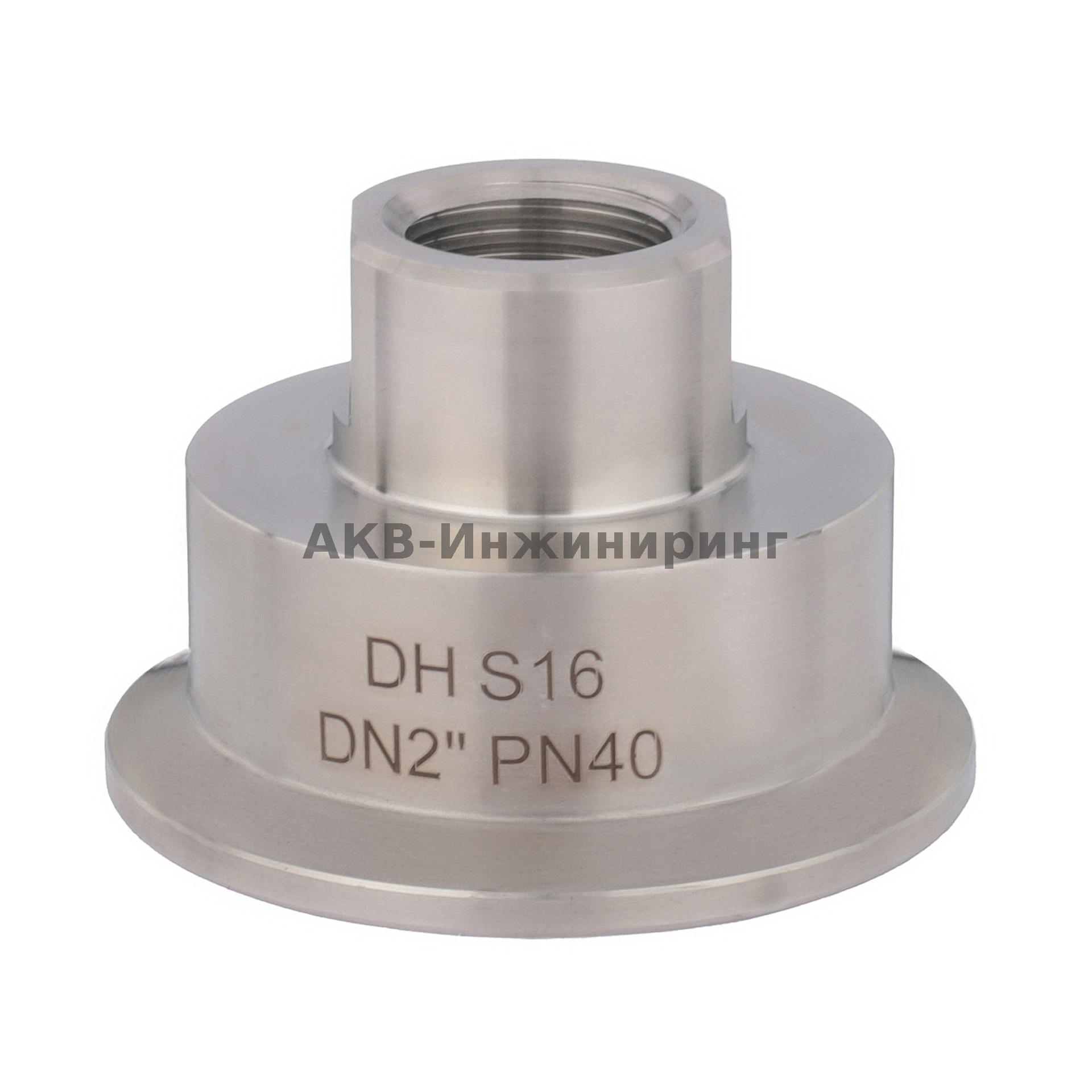

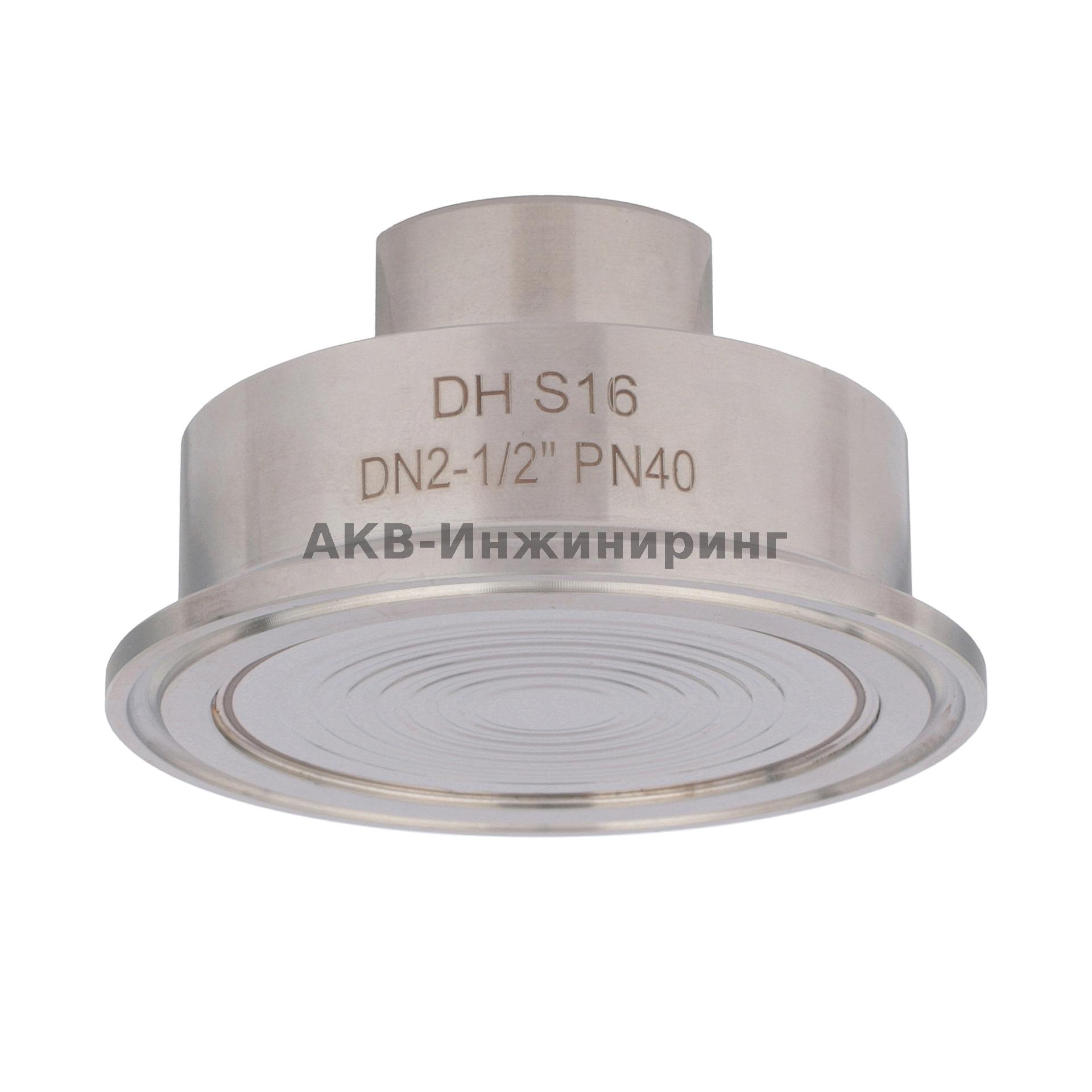

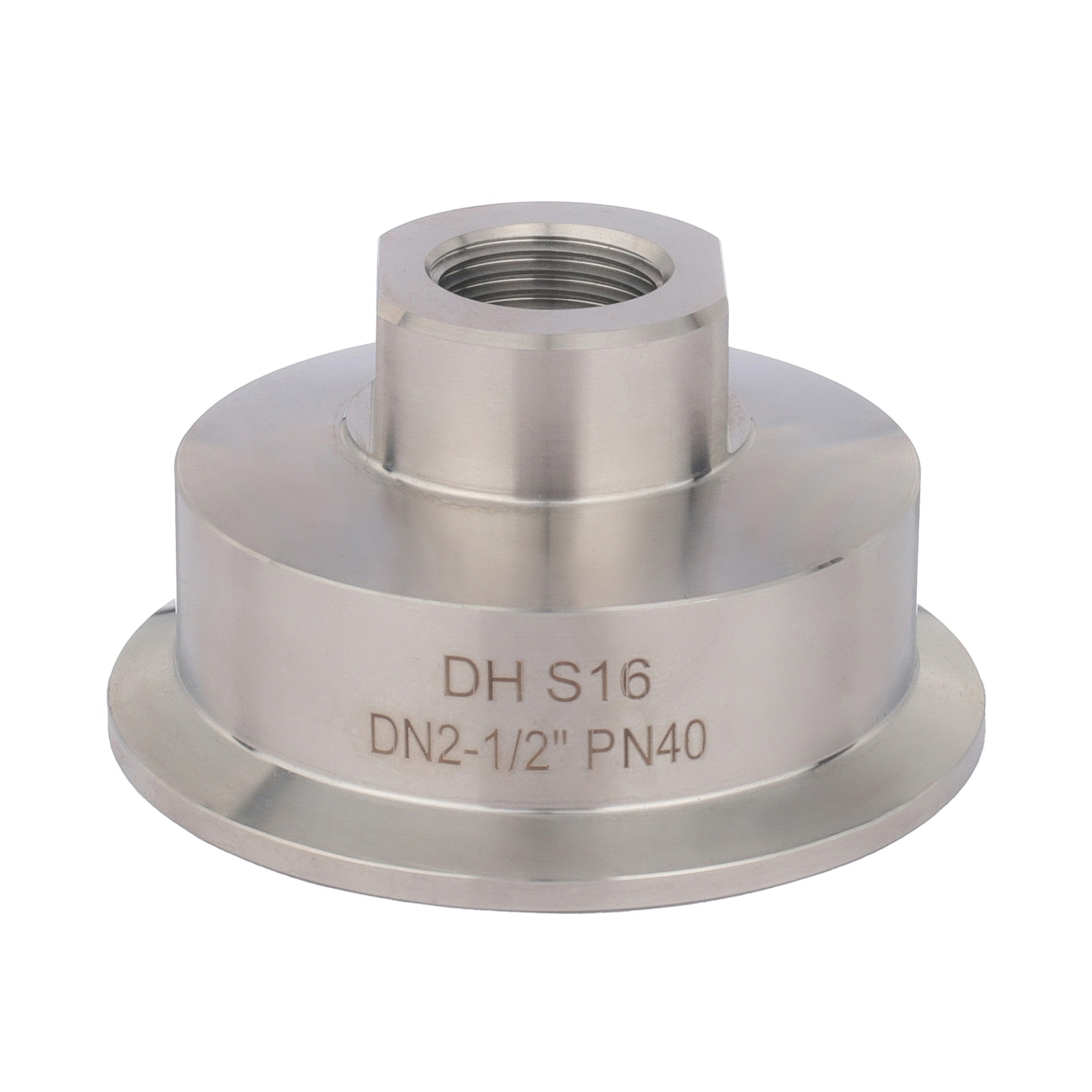

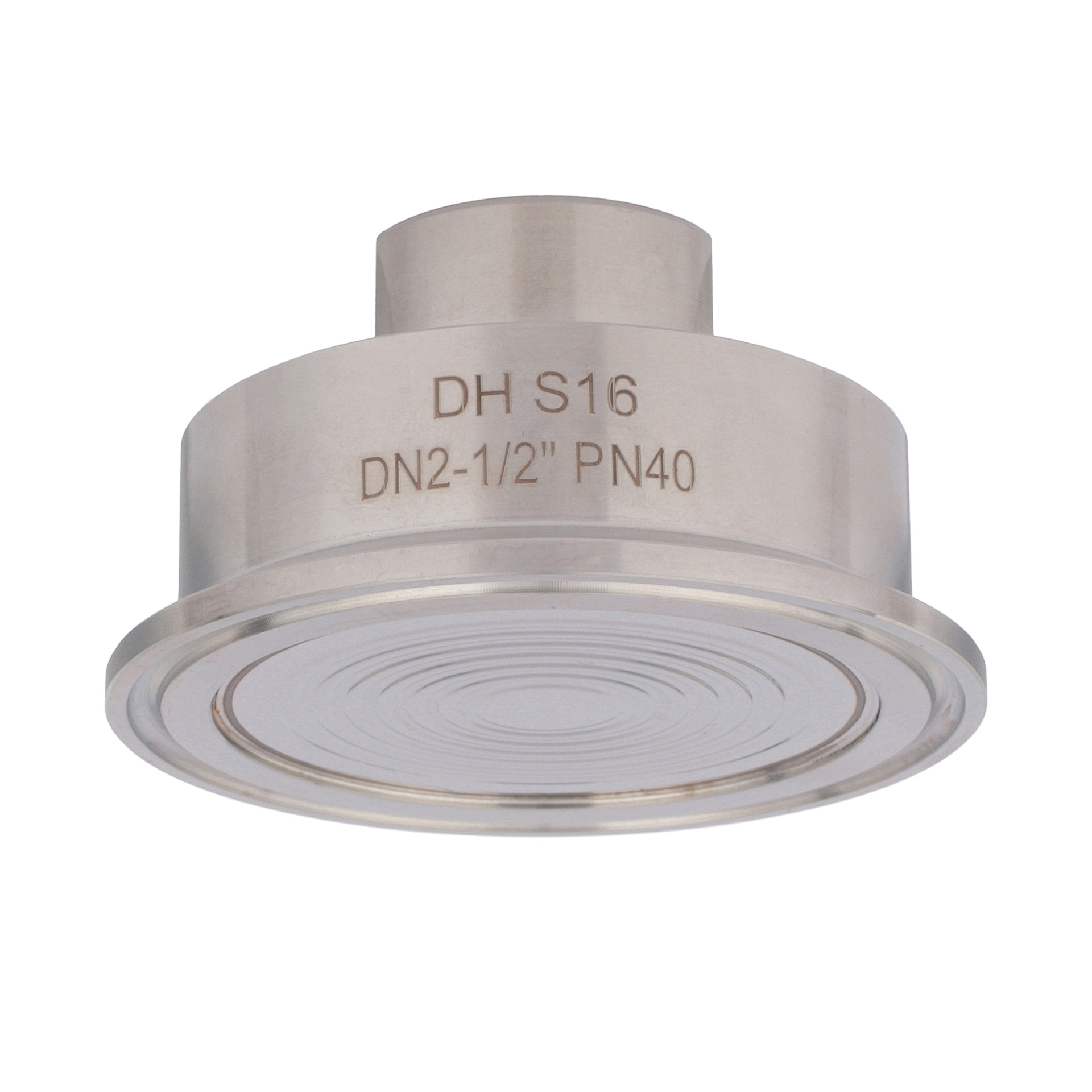

Мембранный разделитель сред, DH

Разделители сред  DH предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, вязких кристаллизирующихся или несущих взвешенные твердые частицы сред. Специально предназначены для медицинской, пищевой, пивоваренной, молочной и фармацевтической промышленности. Соответствуют специальным требованиям гигиены, действующим на этих производствах.

- Медицинская промышленность - Пивоваренная промышленность
- Пищевая промышленность
- Фармацевтическая промышленность
- Очистные сооружения и установки
- Нефтяная промышленность
- Газовая промышленность
- Машиностроение

Краткие технические данные:

Материал корпуса разделителя: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.

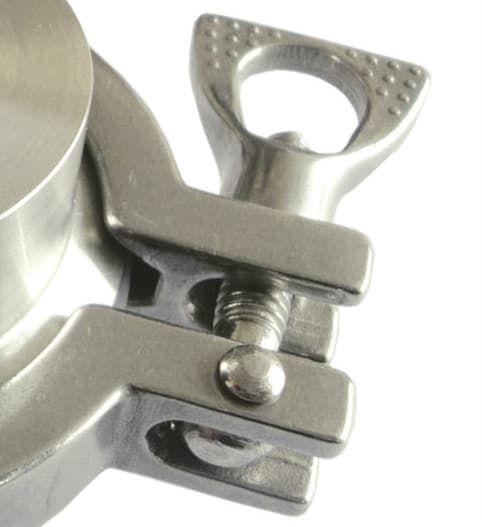

Материал соединительной скобы (клэмп):  нержавеющая сталь 304 SS.
Материал ответной части: нержавеющая сталь 316 SS.
Уплотнение:  силиконовая прокладка.
Диапазон измерения давления:  -1…0 & 0…40 бар.
Присоединения к процессу:  1”, 1.5”, 2”, 2.5”, 3”.
Резьба присоединения прибора:  G1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну).

Отличительные особенности:

- Изготовлен полностью из нержавеющей стали
- Легкая и простая установка
- Мембрана имеет надежную сварную конструкцию
- Разработан для пищевой, молочной, пивоваренной промышленности

Дополнительные технические параметры и коды оформления заказа:

- Модель мембранного разделителя:  DH.
- Модификация разделителя:  S16:  -1…0 & 0…40 бар.
- Номинальный размер разделителя:  стандарт - 1.5”;
                                                      заказ – 1”, 2”, 2.5”, 3”.
- Резьба присоединения прибора:     стандарт - G 1/2 (вну), G1/4 (вну);
                                                      заказ – М20х1,5 (вну), М12х1,5 (вну).
- Материал корпуса разделителя:      стандарт - CL - нержавеющая сталь 316 SS;
                                                      заказ – CM - нержавеющая сталь 316L SS;
- Материал мембраны:                      стандарт – UJ -  нержавеющая сталь 316L SS.

Внимание! Если Вам необходима ответная  части с прокладкой и (или) соединительная скоба просим указать это через плюс в письменной форме сразу после кода заказа мембранного разделителя.

Габаритные и присоединительные размеры:

- Мембранный разделитель DH



Размер мембраны	H	D	M	F
1”	42	50.5	19	G 1/2 (вну)
1.5”	35	50.5	30	G 1/2 (вну)
2”	35	64	36	G 1/2 (вну)
2.5”	35	77.5	47	G 1/2 (вну)
3”	35	91	72	G 1/2 (вну)





















Размер мембраны	A	B
1”	71.4	58.7
1.5”	71.4	58.7
2”	86.7	74
2.5”	98.7	86.2
3”	112.3	96.6





















- Ответная часть

Размер мембраны	A	B	C	D
1”	50.5	25.4	22.1	28.6
1.5”	50.5	38.1	34.8	28.6
2”	64	50.8	47.5	28.6
2.5”	77.5	63.5	60.2	28.6
3”	91	76.2	72.9	28.6





















- Вид в сборе (мембранный разделитель + ответная часть с прокладкой + скоба)



Размер мембраны	D	H
1”	71.4	70.6
1.5”	71.4	63.6
2”	86.7	63.6
2.5”	98.7	63.6
3”	112.3	63.6























Пример оформления заказа на примере стандартной модели:

DH-S16-1.5”-G1/2(вну)-CL-UJ + ответная часть с прокладкой + соединительная скоба
