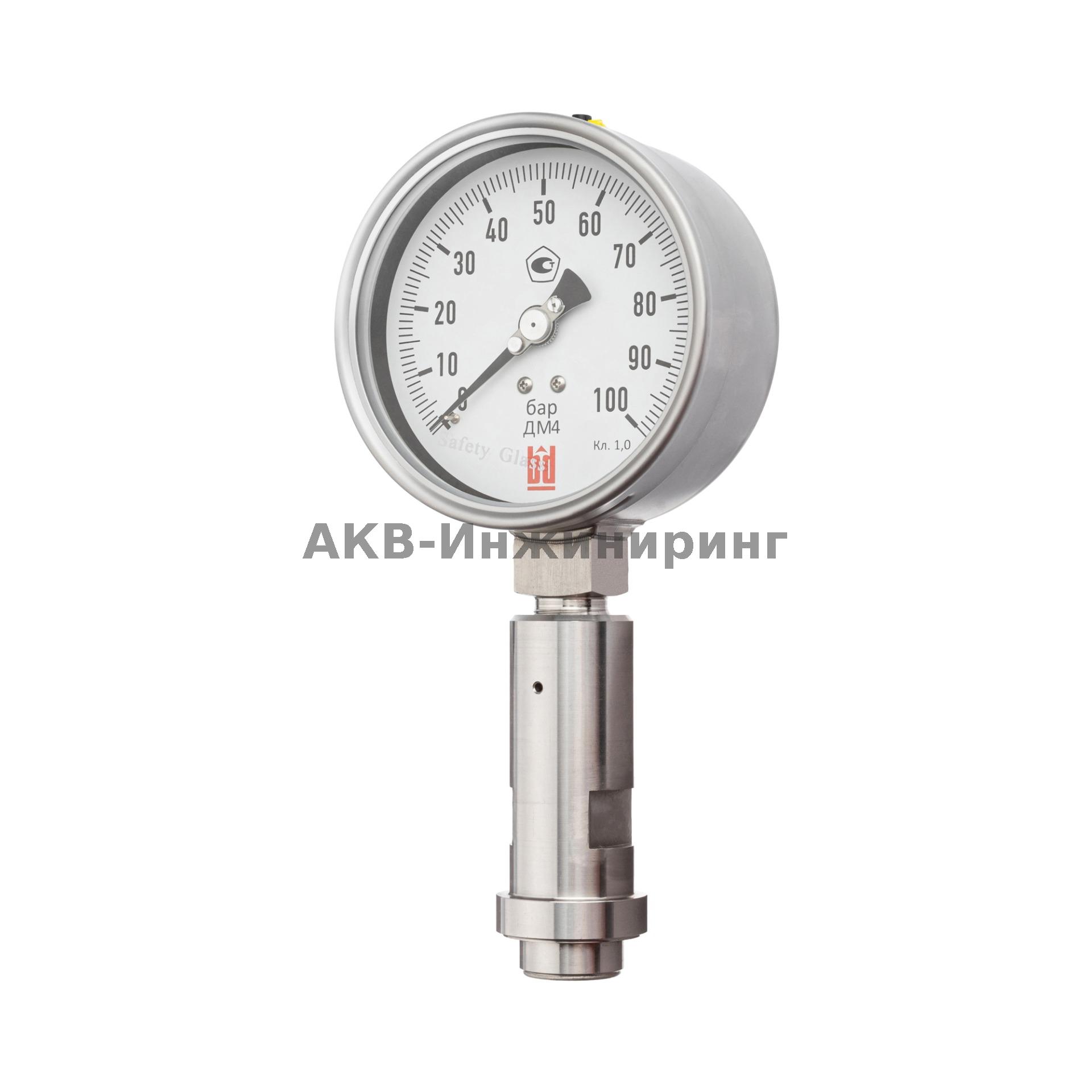

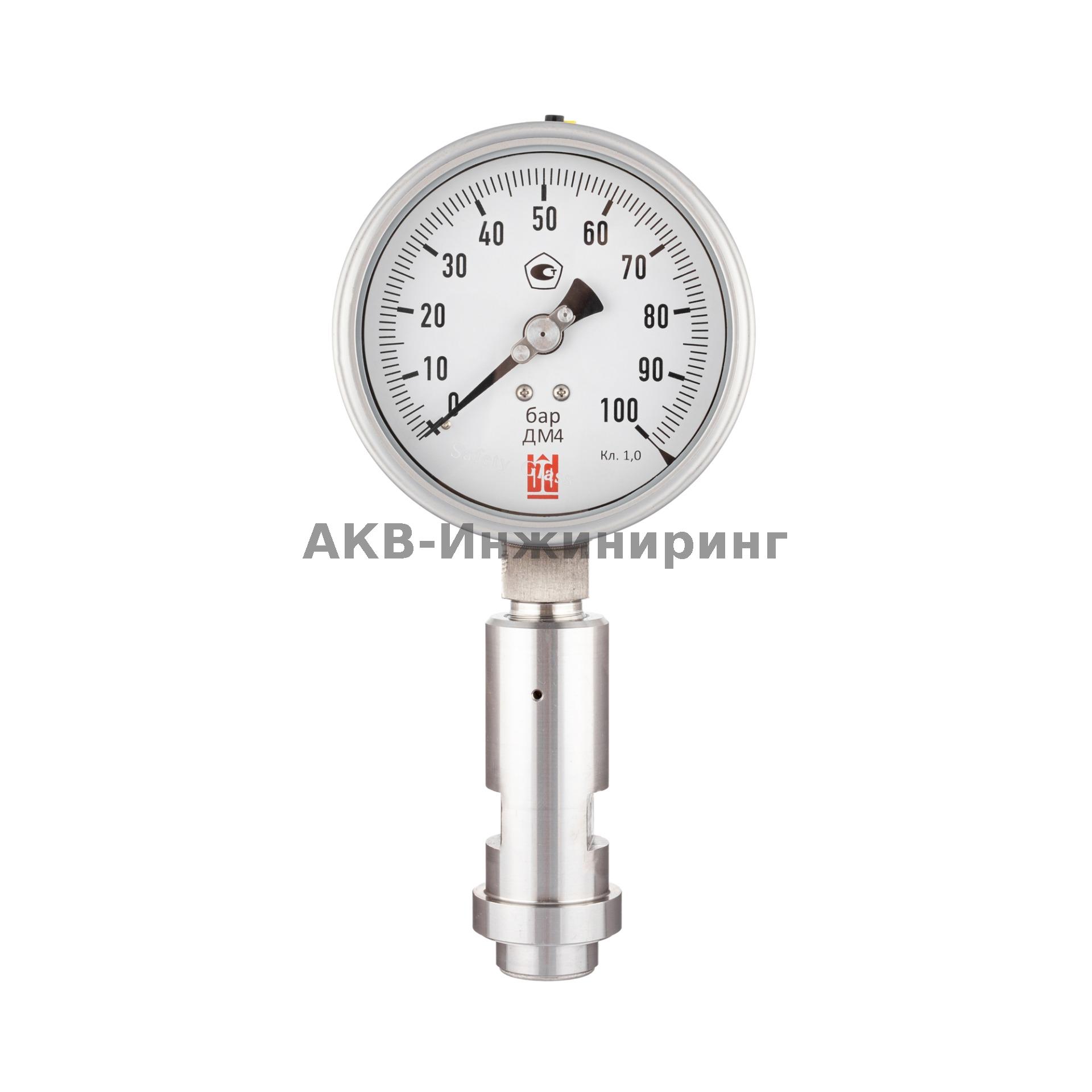

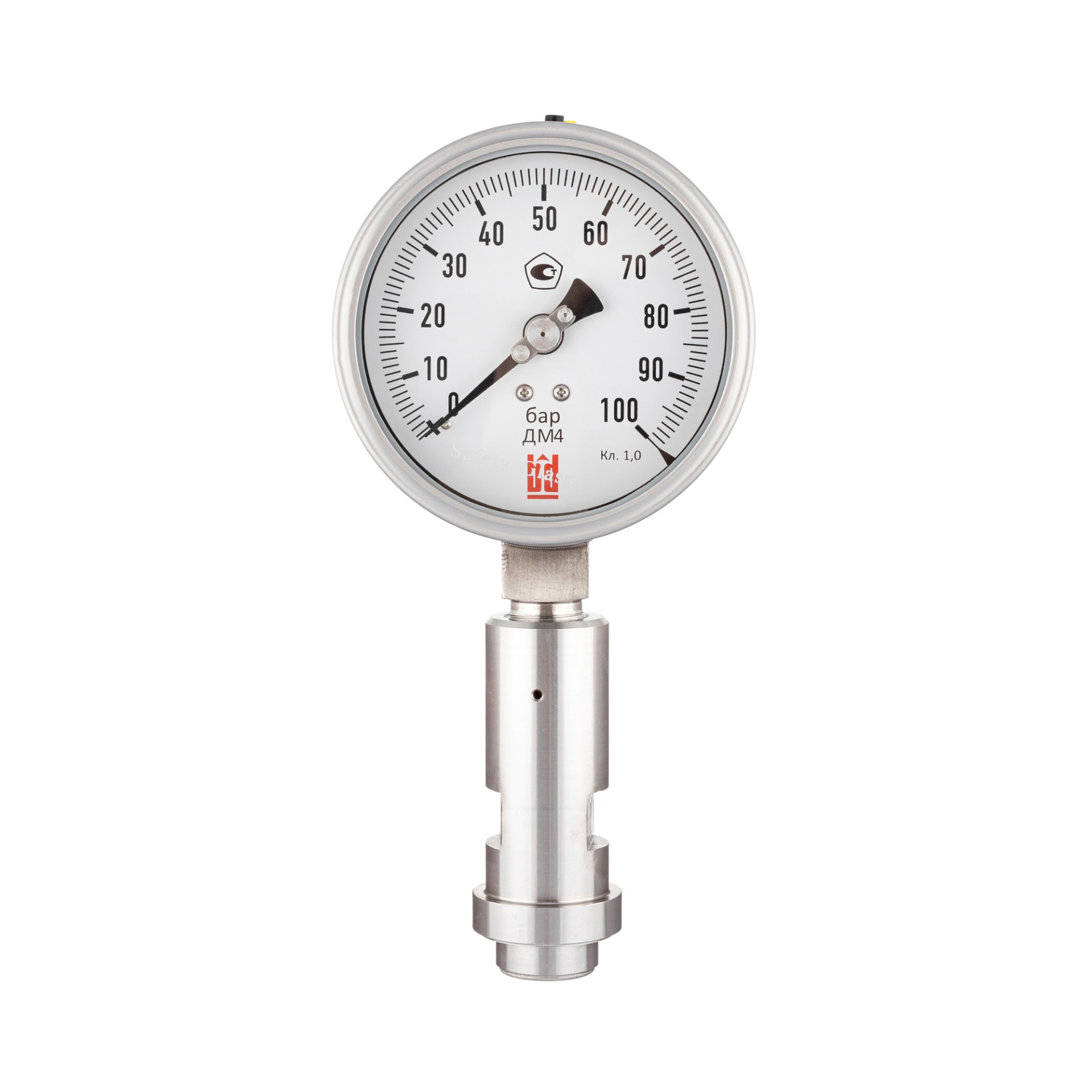

Мембранный разделитель сред DZ для гомогенезаторов ( аналог WIKA модель 990.30 )



Разделители сред DZ предназначены для передачи давления жидких коррозионных, горячих, вязких, кристаллизующихся, несущих взвешенные частицы сред через разделительную мембрану и нейтральную передающую жидкость к контрольно-измерительному прибору: манометр высокого давления, электроконтактный манометр, манометр с электрическим выходным сигналом, датчик давления или реле давления.Такие разделители сред имеют прочную полностью сварную конструкцию с фронтальной мембраной, которая предотвращает появление “застойных зон” во время эксплуатации. Типичное применение разделителей сред DZ это гомогенезаторы для подготовки молока, различных напитков, эмульсий, косметической и фармацевтической продукции. Разделители сред DZ производится с различными технологическими присоединениями как с фланцем для крепления, так и без него.Даже в условиях высоких нагрузок и вибраций/пульсаций на фоне высоких температур мембранные разделители DZ позволяют выполнить надежные измерения давления. При измерении давления горячих сред с температурой, выходящей за пределы рабочего диапазона температуры прибора, соединение разделителя с прибором осуществляется через капилляр или охлаждающий элемент.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал разделителя: Нержавеющая сталь 316 SS
Материал мембранны: Нержавеющая сталь 316 LSS
Материал крепежного фланца: Нержавеющая сталь 316 SS
Диапазоны измерения давления:
0…..100 бар; 0…..600 бар;0…..100 бар;
0…..600 бар; 0…..160 бар; 0…..1000 бар;
0…..250 бар; 0…..1600 бар; 0…..400 бар (стандарт)

Присоединение прибора:
G 3/8 (вну) (стандарт)
-прямой монтаж;
-через капиллярную линию;
-через охлаждающий элемент;

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:





Присоединение с фланцем H01







Присоединение без фланца Н02



Присоединение в виде накидной гайки G1 ¼ (F)







Пример оформления заказа:
DZ – H02 – описание прибора для измерения давления
- условия и особенности технологического процесса - опции
