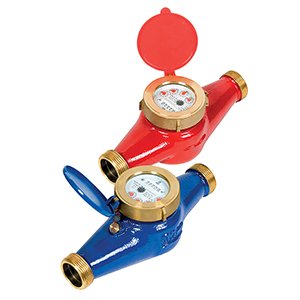

Счетчик крыльчатый многоструйный ВСКМ 90 "Атлант" (Ду 25, 32, 40, 50)
-
Назначение:
- счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;
- счетчик воды может применяться для измерений объемов как холодной, так и горячей воды (ВСКМ 90 "Атлант");
- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50°(ВСКМ 90 "Атлант"Х) и 120° C (ВСКМ 90 "Атлант") и давлением до 1,6 МПа;
- счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;
- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ);
- может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.
Варианты оснащения
стандартное исполнение:

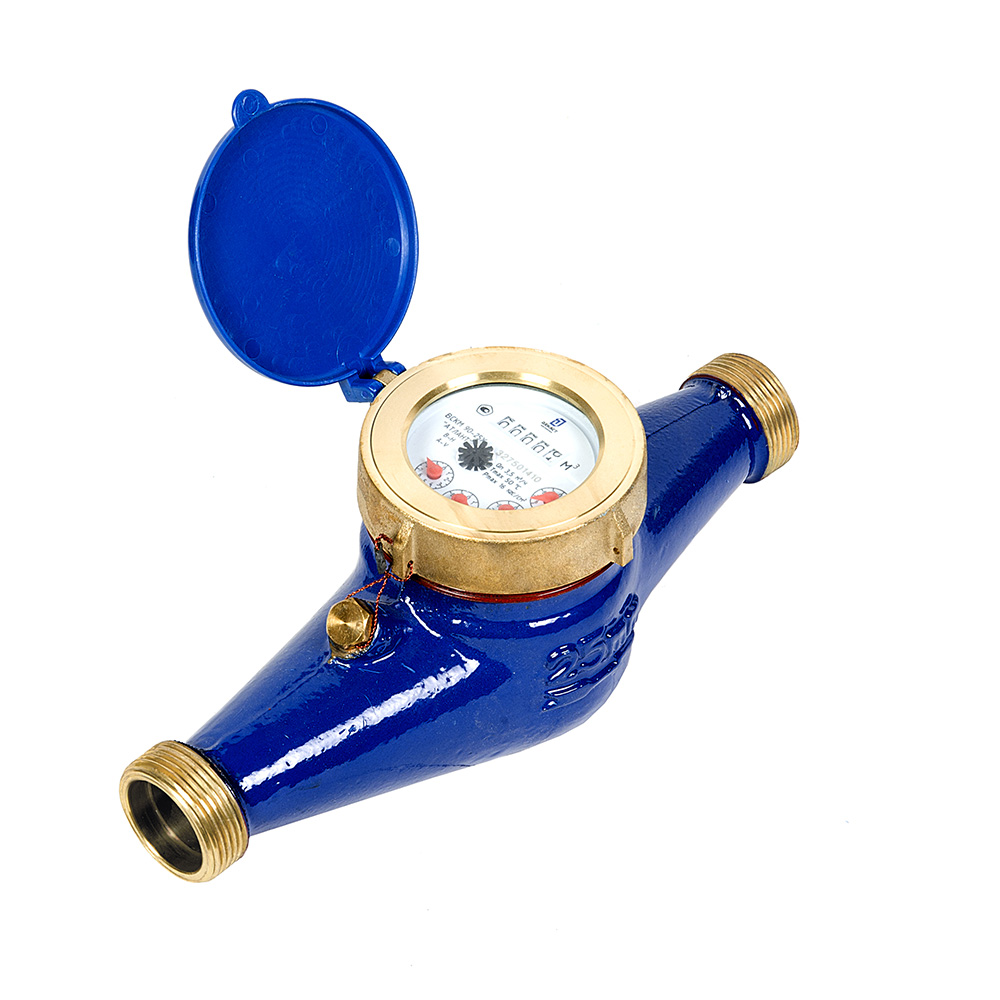

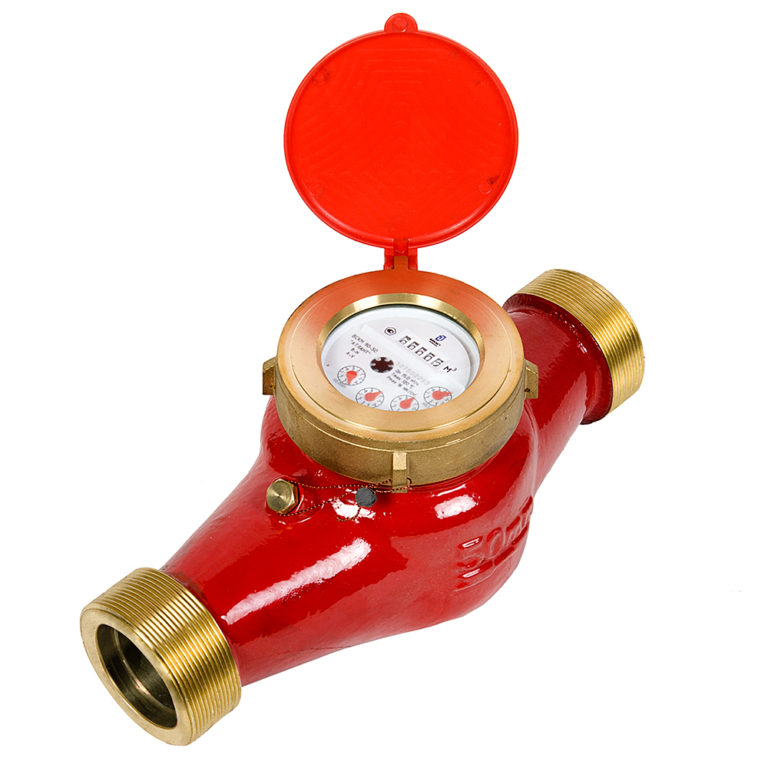

- окрашенный чугунный корпус красного и синего цвета;
- присоединение резьбовое;
- стандартное исполнение;
- датчик герконовый;
- поставляется по запросу;
модификация счетчика с импульсным выходом (ДГ):
модификация счетчика с температурой рабочей среды до 150о Цельсия:
Комплектовка:
- счетчик воды;
- паспорт;
- комплект присоединительных частей;
- герконовый датчик – для модификации ДГ.
Характеристики
| Наименование параметра | Норма для счетчиков диаметром условного прохода, ДУ, мм | ||||||||||
| 25 | 32 | 40 | 50 | ||||||||
| Метрологический класс | А | В | А | В | А | В | А | В | |||
| Расход воды, м3/час: | |||||||||||
|
0,14 | 0,07 | 0,24 | 0,12 | 0,40 | 0,20 | 1,20 | 0,45 | |||
|
0,350 | 0,280 | 0,600 | 0,480 | 1,000 | 0,800 | 4,500 | 3,000 | |||
|
3,5 | 6,0 | 10,0 | 15,0 | |||||||
|
7 | 12 | 20 | 30 | |||||||
| Порог чувствительности, м3/ч, не более | 0,02 | 0,03 | 0,05 | 0,10 | |||||||
| Диапазон температуры воды °С | |||||||||||
|
от +5 до +120 | ||||||||||
|
от +5 до +50 | ||||||||||
| Максимальное давление воды, МПа | 1,6 | ||||||||||
| Минимальная цена деления, м3 | 0,0001 | 0,001 | |||||||||
| Наибольшее значение роликового указателя, м3 | 99999 | 999999 | |||||||||
| Монтажная длина L, мм | 260 | 260 | 300 | 300 | |||||||
Современные разработки в области теплотехники поражают функциональными возможностями и рабочим ресурсом. ВСКМ 90 "Атлант" (Ду 25, 32, 40, 50) - счетчик и другие приборы из нашей номенклатуры — в числе лучших по этим параметрам. Высококлассные комплектующие, тщательная проработка конструкции с оптимизацией массогабаритных характеристик и повышенная надежность делают их идеальным выбором для любых условий эксплуатации. Они сохраняют минимальную погрешность в широком диапазоне температур окружающей среды и неприхотливы в плане обслуживания (не нуждаются в частой сложной наладке).
