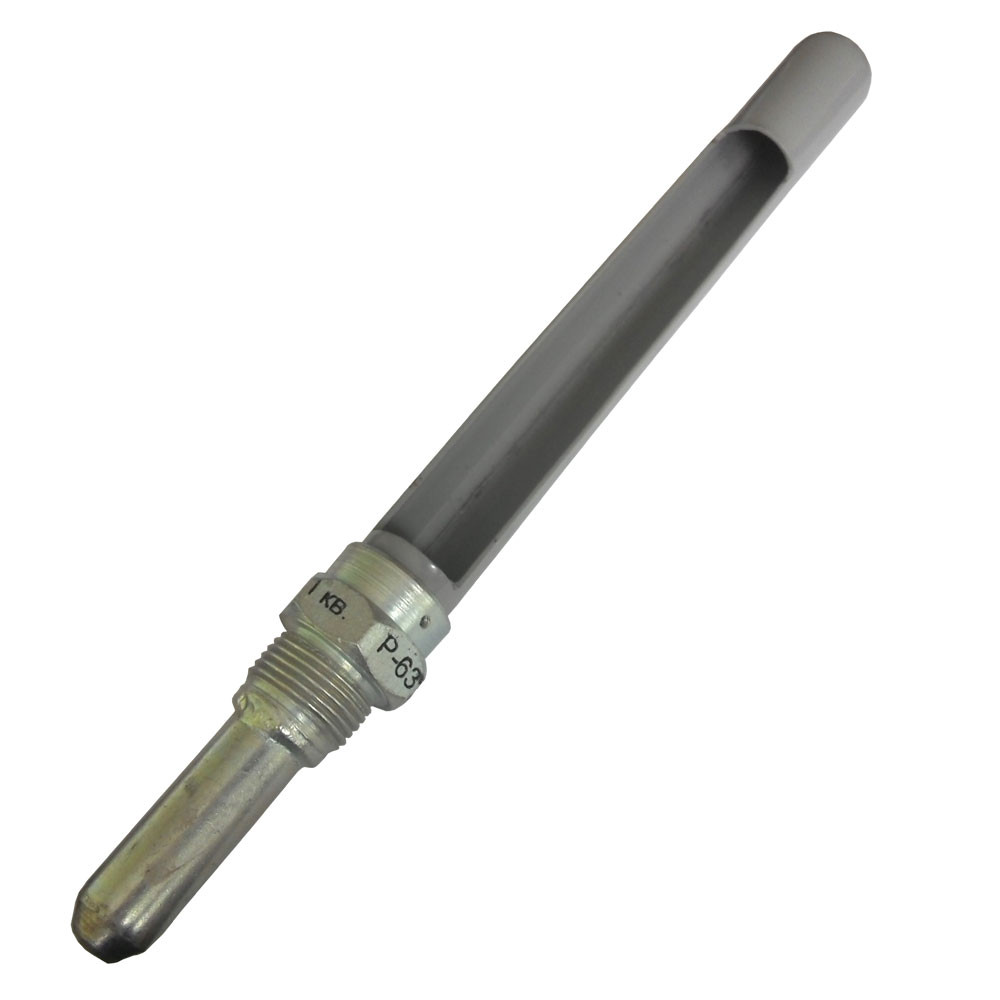

Оправа для термометра ТТЖ-М прямая

Наименование  -  Стальная  защитная  прямая  оправа  с  наружной  резьбой  М27х2  для  монтажа  термометра  ТТЖ-М

Применение  -  защитная  оправа  необходима  для  предохранения  корпуса  стеклянного  термометра  ТТЖ-М  от  механических  повреждений,  а  так  же  для  изоляции  резервуара  и  погружаемой  части  термометра  от  соприкосновения  с  измеряемой  средой.  Оправа  состоит  из  двух  частей.  Верхняя  имеет  смотровое  окно  и  при  помощи  винтов  соединяется  с  нижней  частью,  которая  монтируется  в  стальную  бобышку,  привариваемую  к  трубопроводу

Регламентирующий  документ  -  ТУ 92-899.002-91

Тип  -  2П

Рабочая  среда  -  вода,  газ,  пар  и  неагрессивные  жидкости

Давление  номинальное,  PN  =  6.3 ( 63 ) МПа ( кгс/см2 )

Материал  корпуса  -  сталь  с  защитным  антикоррозионным  покрытием

Длина  верхней части оправы  =  265 мм

Присоединение  к  трубопроводу  -  резьбовое  при  помощи  бобышки  БП1

Размер  присоединительной  ( наружной )  резьбы  =  М27х2  ( метрическая )

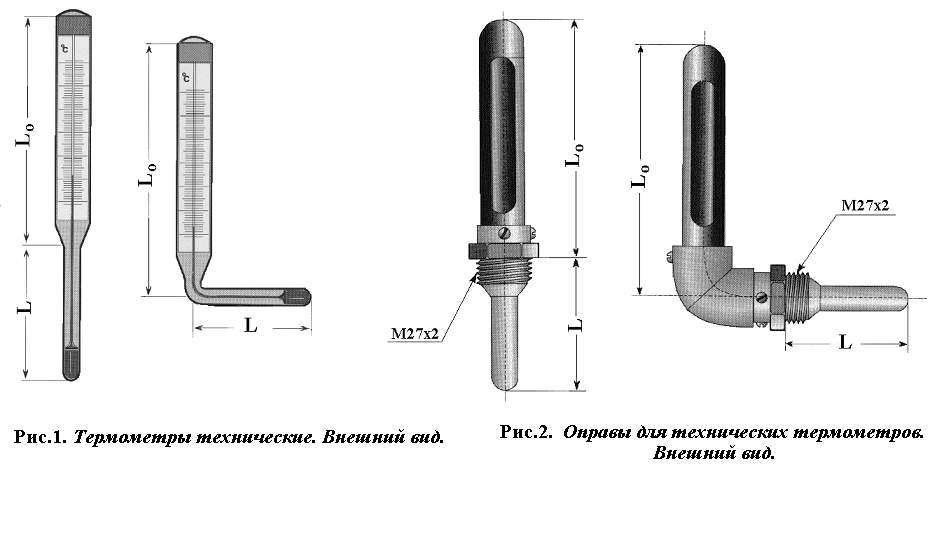

Технические  характеристики  и  размеры
