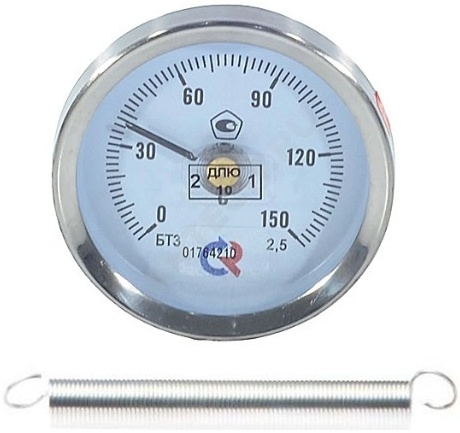

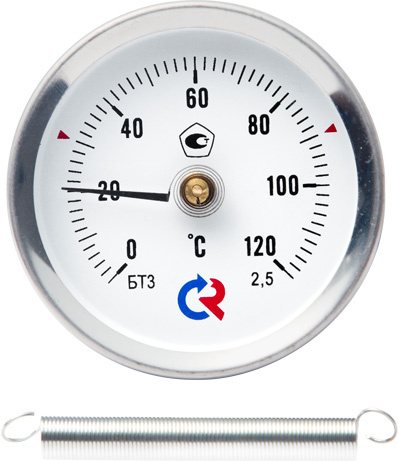

Термометр БТ серии 010 биметаллический накладной трубный (с пружиной)

Термометры биметаллические накладные типа БТ серии 010 предназначены для измерения температуры поверхности трубы.

Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра (биметаллическая пружина навита вокруг оси контактного элемента, а стрелка закреплена непосредственно на биметалле).

Корпус прибора изготовлен из коррозионностойкой стали.

Область применения:

Системы кондиционирования, теплоснабжение, водоснабжение.

Технические данные:

• Стандарт: ТУ 4211-001-4719015564-2008

• Диаметр корпуса: 63 мм

• Класс точности: 2,5

• Диапазон показаний температур:
  • 0…+60 °C    • 0…+100 °C
  • 0…+120 °C   • 0…+150 °C

• Рабочая температура:
  • Окружающая среда: 0…+60 °С

• Чувствительный элемент: Биметаллическая спираль

• Корпус: IP43, коррозионностойкая сталь 12Х15Г9НД

• Кольцо: Коррозионностойкая сталь 12Х15Г9НД, запрессованное

• Циферблат: Алюминий, шкала черная на белом фоне

• Стекло: Минеральное стекло

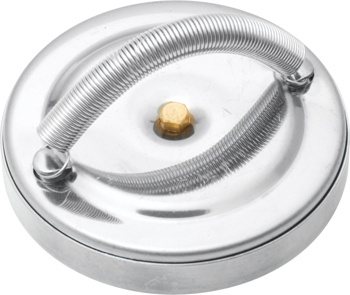

• Присоединение: Стальная спиральная пружина для крепления на трубе диаметром от 20 до 50 мм

• Межповерочный интервал: 2 года

Размеры:

Номенклатура поставляемых биметаллических накладных трубных термометров типа БТ серии 010:
