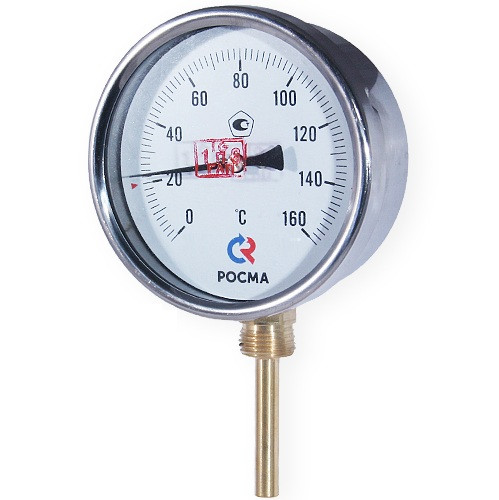

Термометр БТ серии 211 биметаллический общетехнический радиальный

Термометры биметаллические радиальные типа БТ серии 211 предназначены для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции.

Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра БТ серии 211 изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

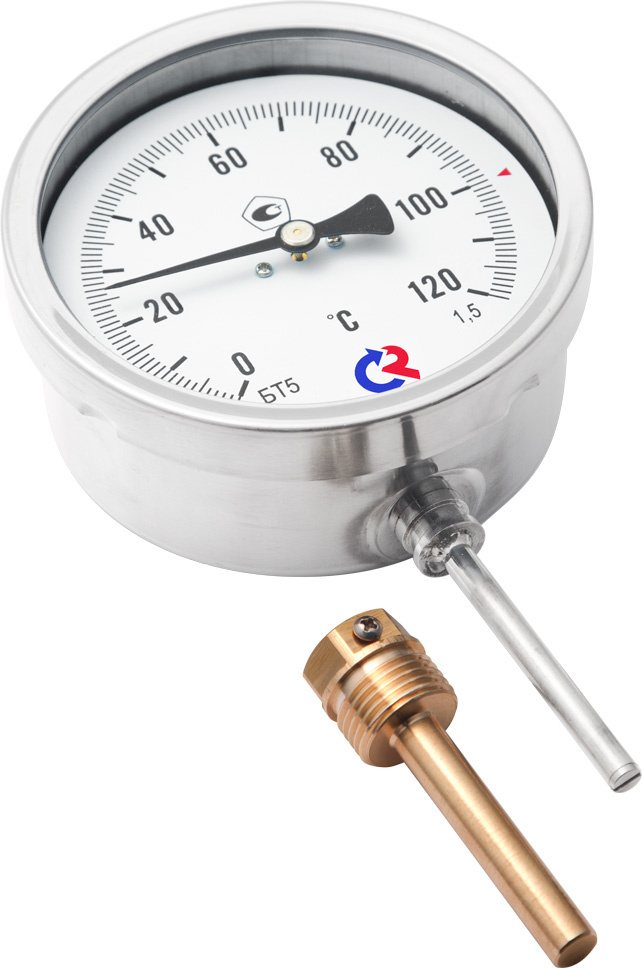

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали (в стандартной поставке гильза - латунная).

В стандартной поставке - латунная гильза	Нержавеющая гильза (сталь 08Х18Н10; для агрессивных сред)

Технические данные:

• Стандарт: ТУ 4211-001-4719015564-2008

• Диаметр корпуса: 63, 100 мм

• Класс точности:
  • Ø63:    2,5
  • Ø100:  1,5

• Диапазон показаний температур:
  • −30…+70 °С*  • −40…+60 °С**  • 0…+60 °С
  • 0…+100 °С     • 0…+120 °С       • 0…+160 °С
  • 0…+200 °С     • 0…+250 °С       • 0…+300 °С
  • 0…+350 °С     • 0…+450 °С

• Рабочая температура:
  • Окружающая среда: −10…+60 °C

• Длина погружной части, мм:
  • 46; 64 (кроме Ø150 или t=0…+60 °C);
  • 100; 150; (для Ø63 только до +250 °C);
  • 200; 250 и 300 (только для Ø100)

• Чувствительный элемент: Биметаллическая спираль

• Шток: Нержавеющая сталь 08X18Н10

• Корпус: IP43, коррозионностойкая сталь 12Х15Г9НД

• Кольцо: Коррозионностойкая сталь 12Х15Г9НД, байонетное

• Циферблат: Алюминий, шкала черная на белом фоне

• Стекло: Минеральное стекло

• Резьба присоединения (на гильзе): G½ или M20×1,5

• Рабочее давление (на гильзе):
  • 10 МПа (латунная гильза с длиной погружной части до 100 мм)
  • 2,5 МПа (латунная гильза с длиной погружной части более 100 мм)
  • 25 МПа (гильза из нержавеющей стали)

• Регулировка: На штоке

• Дополнительная опция: Латунный фланец

• Межповерочный интервал:
  • 3 года - при диапазоне измерений +20…+100 °С, +20…+140 °С
  • 2 года - для всех остальных диапазонов

Монтаж:

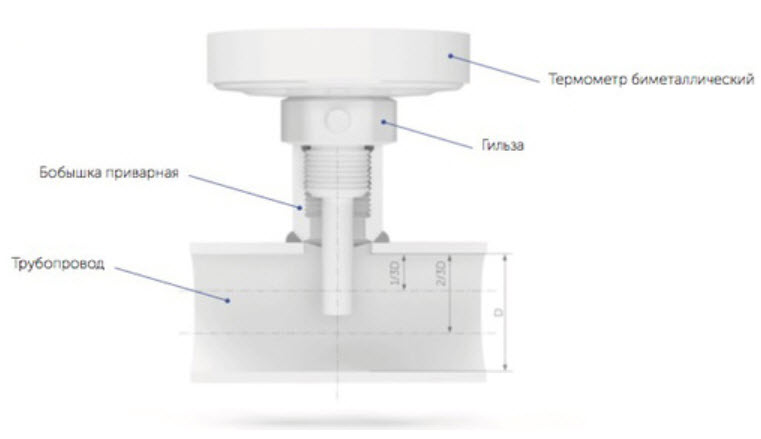

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра. При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы. Резьбовые соединения уплотняются лентой ФУМ (при температуре измеряемой среды до +200°С); жгутом ФУМ (при температуре измеряемой среды до +250°С); льняной подмоткой (при температуре измеряемой среды свыше +250°С).

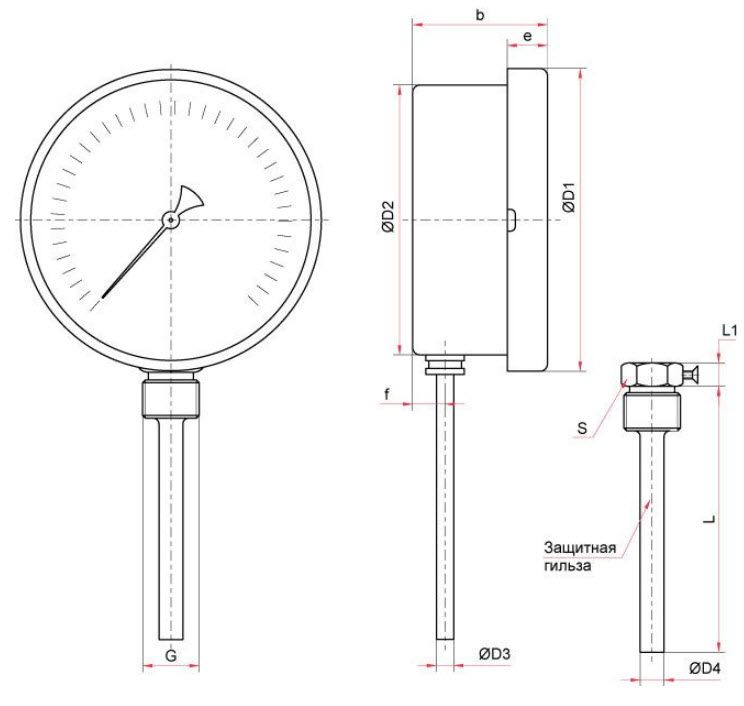

Размеры:

Номенклатура поставляемых биметаллических радиальных термометров типа БТ серии 211:
