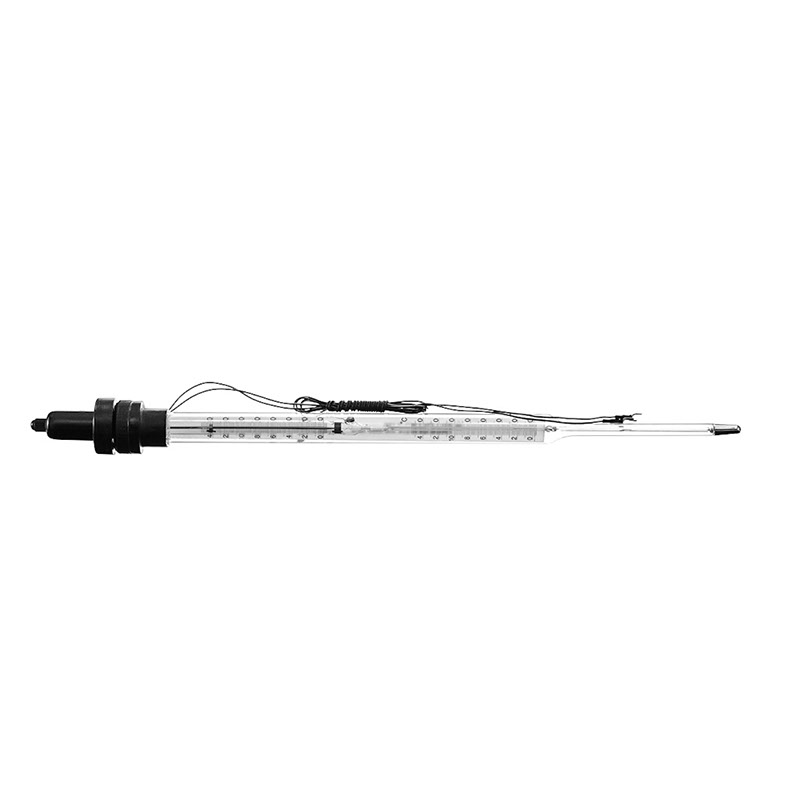

Термометр ТПК ртутный электроконтактный
Термометры электроконтактные ТПК применяются для поддежрания постоянной (заданой) температуры в промышленных, лабораторных, энергетических и других установках.
Для работы термометр подключают в цепь постоянного или переменного тока, с частотой до 50 Гц, через усилительное устройство.
Изготавливаются с вложенной шкалой молочного цвета и подвижным рабочим контактом. Подвижной рабочий контакт дает возможность задать необходимую температуру. Настройка производится путем вращения магнитного приспособления, тем самым устанавливая конец вольфрамовой нити на отметке задаваемой температуры.
Технические данные:
- Стандарт: ГОСТ 9871-75
- Материал корпуса: Стекло
- Шкала единиц измерения: °С
- Термометрическая жидкость: Ртуть
Номенклатура и характеристики электроконтактных термометров ТПК:
| Единица измерения | Шкала От | Шкала До | Цена шкалы деления | Длина нижней части, l, мм | Тип кривизны | Исполнение |
| °C | 0 | 50 | 1 | 83 | Прямой | 2 |
| -35 | 70 | 1 | 103 | Прямой | 2 | |
| -35 | 70 | 1 | 163 | Прямой | 2 | |
| -35 | 70 | 1 | 253 | Прямой | 2 | |
| 0 | 100 | 1 | 83 | Прямой | 3 | |
| 0 | 100 | 1 | 103 | Прямой | 3 | |
| 0 | 100 | 1 | 163 | Прямой | 3 | |
| 0 | 100 | 1 | 253 | Прямой | 4 | |
| 0 | 150 | 2 | 103 | Прямой | 4 | |
| 0 | 150 | 1 | 163 | Прямой | 4 | |
| 0 | 150 | 2 | 163 | Прямой | 4 | |
| 0 | 150 | 2 | 253 | Прямой | 4 | |
| 0 | 200 | 2 | 103 | Прямой | 5 | |
| 0 | 200 | 2 | 163 | Прямой | 5 | |
| 0 | 200 | 2 | 253 | Прямой | 5 | |
| 0 | 300 | 5 | 103 | Прямой | 7 | |
| 0 | 300 | 5 | 163 | Прямой | 7 | |
| 0 | 300 | 5 | 253 | Прямой | 7 | |

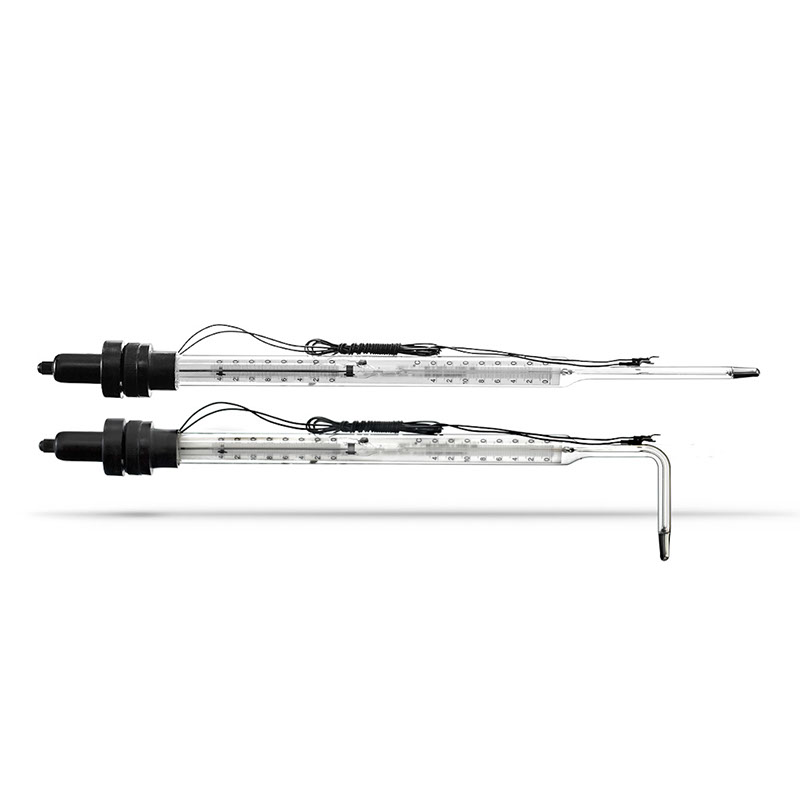

| 0 | 100 | 1 | 104 | угловой | 3 | |
| 0 | 100 | 1 | 141 | угловой | 3 | |
| 0 | 200 | 2 | 104 | угловой | 5 | |
| 0 | 200 | 2 | 141 | угловой | 5 | |
| 0 | 300 | 5 | 104 | угловой | 7 | |
| 0 | 300 | 5 | 141 | угловой | 7 |
