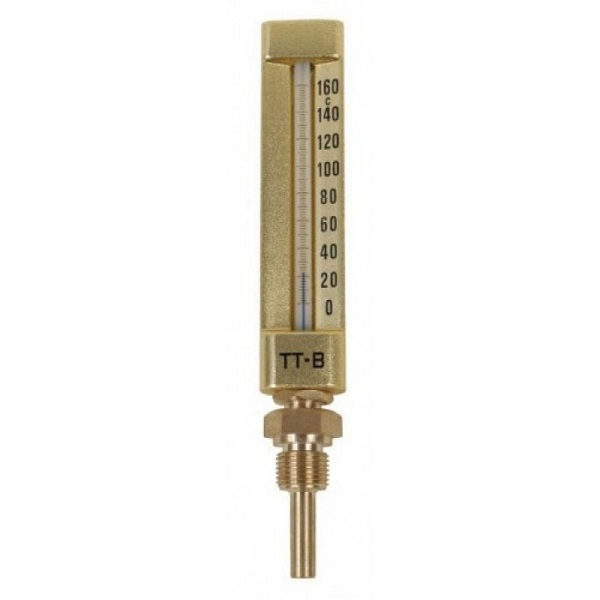

Термометр ТТ-В жидкостной виброустойчивый (прямой и угловой)
Термометры жидкостные технические виброустойчивые типа ТТ-В предназначены для измерения температуры неагрессивных жидких и газообразных сред в условиях вибрации в различных отраслях промышленности в пределах от −30 до +600 °С.
Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) - в гильзе.
Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до +200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…+600 °С), либо из нержавеющей стали. В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.
При монтаже, резьбовые соединения уплотняются лентой ФУМ (при температуре измеряемой среды до +200°С) или льняной подмоткой (при температуре измеряемой среды свыше +200°С).
Область применения:
Судостроение, водоснабжение, теплоснабжение.
Технические данные:
- Стандарт: ТУ 4321-002-4719015564-2008, ГОСТ 28498-90
- Диапазон показаний температур:
• −30…+70 °С • 0…+50 °С
• 0…+100 °С • 0…+120 °С
• 0…+160 °С • 0…+200 °С
• 0…+600 °С*
- Рабочая температура:
• Окружающая среда: -40…+60 °С
- Погрешность измерений: От 1 °С до 10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра
- Корпус: Анодированный алюминий
- Присоединение: Прямое или угловое
- Резьба присоединения: G½ (другие резьбы под заказ)
- Заполнение (термометрическая жидкость): Этанол или толуол
- Материал гильзы:
• Латунь (до +200 °С включительно)
• Нержавеющая сталь 08Х18Н10 (+600 °С или при длине погружной части 150 мм)
- Рабочее давление на гильзе:
• 10 МПа (гильза из латуни)
• 25 МПа (гильза из нержавеющей стали)
- Комплектность: Гильза из латуни или нержавеющей стали, в зависимости от диапазона показаний ТТ-В
- Межповерочный интервал: 2 года
* - только прямое присоединение
Пределы допускаемой погрешности в зависимости от цены деления и диапазонов измеряемых температур (ГОСТ 28498-90)
| Диапазон измеряемых температур, °С | Пределы допускаемой погрешности термометров ТТ-В при цене деления шкалы, °С | |||
| 1 | 2 | 5 | 10 | |
| от -90 до -60 | - | - | - | - |
| св. -60 до -38 | ±3 | ±4 | - | - |
| св. -38 до 0 | ±2 | ±3 | - | - |
| св. 0 до 100 | ±1 | ±2 | ±5 | ±10 |
| св. 100 до 200 | ±2 | ±4 | ±5 | ±10 |
| св. 200 до 300 | - | ±4 | ±5 | ±10 |
| св. 300 до 400 | - | - | ±10 | ±10 |
| св. 400 до 500 | - | - | ±10 | ±10 |
| св. 500 до 600 | - | - | ±10 | ±10 |
Размеры:
Прямое присоединение
Угловое присоединение
| Присоеди- нение | Диапазон температур | L1 | L2 | D | S | G | Вес (не более) |
| Прямое | -30...+70, 0...+200 |
110 | 30 / 40 / 50 | 10 | 27 | G½, M20×1,5*, M22×1,5*, M27×2*, G¾* | 0,24 |
| 150 | 40 / 50 / 64 / 100 / 150 | 0,28 | |||||
| 200 | 64 / 100 | 0,36 | |||||
| 0...+600 | 200 | 100 / 150 | 10 | 27 | 0,37 | ||
| Угловое | -30...+70, 0...+200 |
110 | 50 / 100 / 150 | 10 | 27 | 0,24 | |
| 150 | 40 / 50 / 64 / 100 / 150 | 0,28 | |||||
| 200 | 150 | 10 | 27 | М27х2 | 0,37 |
Номенклатура поставляемых жидкостных технических виброустойчивых термометров типа ТТ-В:
| Тип | Вид корпуса | Диапазон показаний температуры, °С | Высота корпуса, мм | Длина погружной части, мм |
| ТТ-В | прямой или угловой | -30...+70; 0...50 / 100 / 120 / 160 / 200 | 110, 150, 200 | 30, 40, 50, 64,100 |
| 150 | ||||
| прямой | 0...600 | 200 | 100 | |
| 150 |
