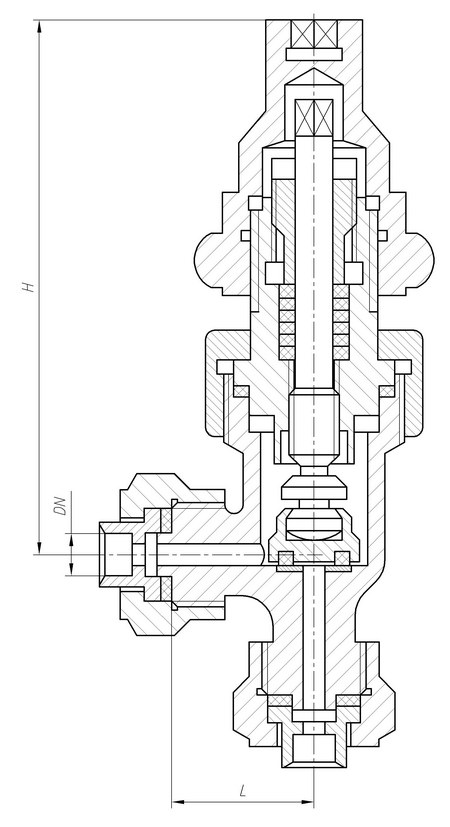

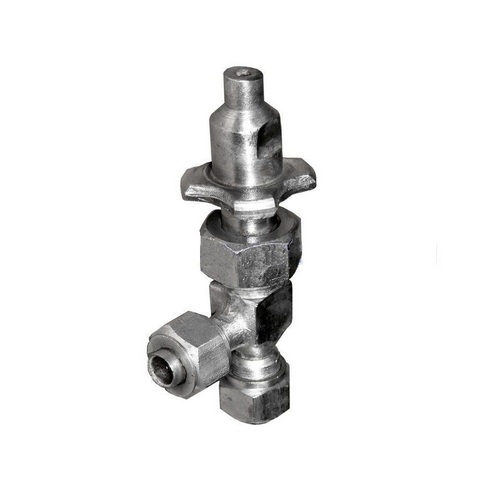

Клапан стальной угловой 14с27п
|
Таблица фигура |
Номер чертежа |
Усл. обозн. |
Присоединение |
Привод |
DN |
L |
L1 |
H |
H1 |
Масса |
|
14с27п |
СА 24014 |
штуцерно-торцевое по ГОСТ 5890-78 |
ручной (маховик) |
6 |
21 |
210 |
1,32 |
|||
|
14с27п |
СА 24014 |
штуцерно-торцевое по ГОСТ 5890-78 |
ручной (маховик) |
10 |
63 |
216 |
1,52 |
|||
|
14с27п |
СА 24014 |
штуцерно-торцевое по ГОСТ 5890-78 |
ручной (маховик) |
15 |
75 |
234 |
2,11 |
|||
|
14с27п |
СА 24014 |
штуцерно-торцевое по ГОСТ 5890-78 |
ручной (маховик) |
20 |
80 |
307 |
3,44 |
