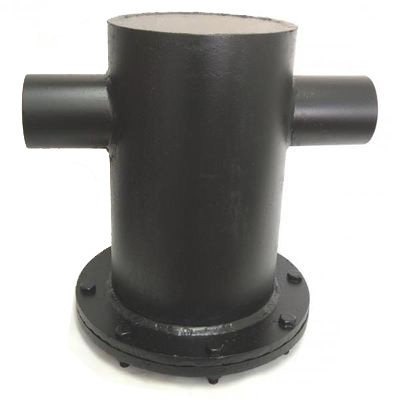

Грязевики абонентские вертикальные Исполнение 1 - фланцевые и под приварку, со съемным дном (DN 40 - 150, PN 10)
Грязевики служат в качестве фильтров грубой очистки и предназначены для очистки воды от находящихся в потоке средних и крупных взвешенных и механических вкраплений, частиц грязи, а также прочих примесей в водяных и тепловых сетях с температурой теплоносителя до 150°С. Грязевики устанавливаются в элеваторных узлах, тепловых пунктах зданий различного назначения и котельных.
В качестве фильтрующего элемента используется патрубок с прорезями (сетка) на выходящей стороне грязевика. Это позволяет не пропускать в систему водоснабжения легкие, но в тоже время достаточно крупные фракции.
Гразевики исполнения 1 могут присоединяться к трубопроводам с диаметром DN 40 - 150, и с рабочим давлением PN 10, при помощи фланцев или приваркой. Дно грязевика для удобства изготовлено съѐмным. Через нижнюю часть осуществляется доступ к фильтрующему элементу.
Разборные грязевики исполнения 1 характеризуются и отличаются высокой ремонтопригодность, легкостью обслуживания, а так же надежностью применения и продолжительным сроком эксплуатации, который обеспечивается при помощи использования заменяемой сетки из нержавеющей стали.

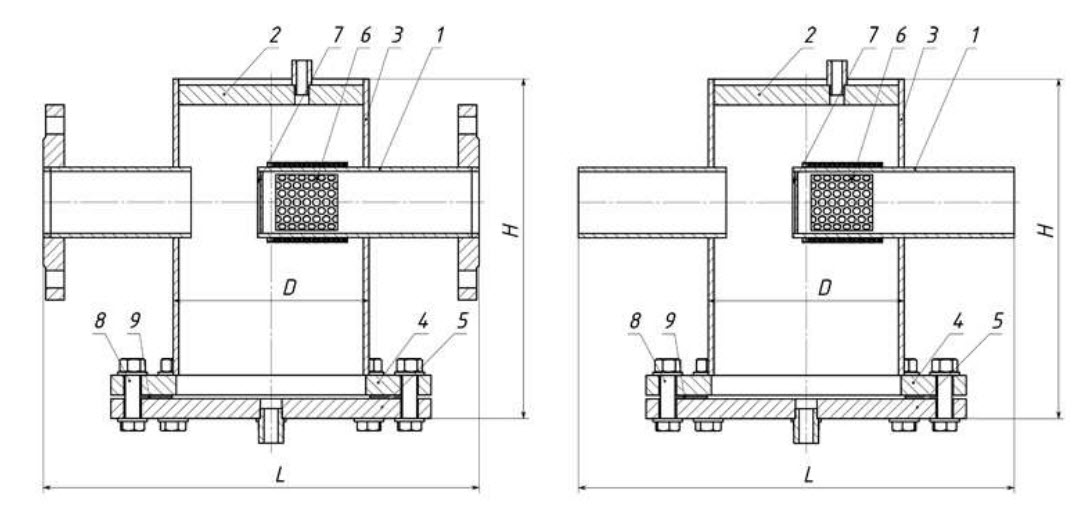

Размеры и детали:
|
|
|
| Ду, мм | Дн, мм | L, мм | Н, мм | PN, МПа | Масса, кг (приварные) |
Масса, кг (фланцевые) |
| 40 | 159 | 308 | 217 | 1,0 | 23 | 27 |
| 50 | 159 | 359 | 259 | 24 | 28 | |
| 65 | 219 | 419 | 369 | 28 | 34 | |
| 80 | 219 | 419 | 369 | 32 | 39,2 | |
| 100 | 273 | 473 | 421 | 48 | 57 | |
| 125 | 325 | 526 | 441 | 55 | 65,6 | |
| 150 | 325 | 526 | 563 | 68 | 81,2 |
