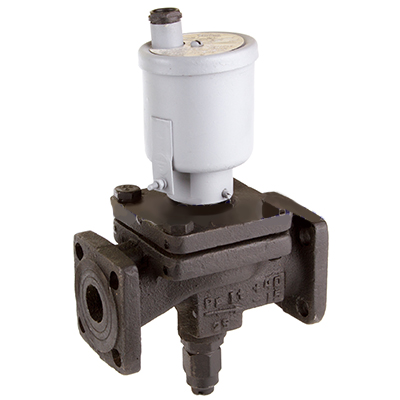

Клапан электомагнитный чугунный СВМГ

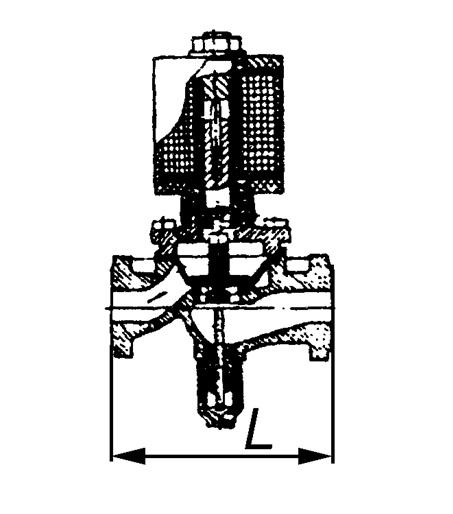

Тип вентиля — проходной, мембранный, бессальниковый с разгрузочным золотником.
Рабочее положение на трубопроводе электромагнитом вверх с допустимым отклонением от вертикали — 15°.
Рабочее давление — Рр = 0,001….0,1 МПв (0,01...1 кгс/см2).
Рабочая среда — природный горючий газ с температурой 258...313К (-15…+40оС).
Условный проход, Ду — 25, 40, 50 мм.
Температура окружающей среды — 258...323К (-15... +50оС).
Род тока:
- постоянный — напряжение 110, 220В, т/ф 15 кч 883р1 М;
- переменный — напряжение 127, 20, 380В, т/ф 15 кч 883 р М.
Сальниковый ввод рассчитан на подводку кабеля максимального диаметра — 8 мм.
Присоединение к трубопроводу — фланцевое.
Привод — электромагнит ЭМЗ7 степень защиты электромагнита 1Р 65 по ГОСТ 14255-69.
Мощность электромагнита: постоянного тока 29 Вт, переменного тока 45 Вт.
Время открытия вентиля — не более 1 с. Время закрытия вентиля — не более 1 с.
Коэффициент гидравлического сопротивления — Ду 25-6,2; Ду 40-8,8; Ду 50-9,0.
Номинальный режим работы электромагнита вентиля продолжительный, с частотой включения в час не более 60.
Технические характеристики
| Наименование параметра | Показатель | |||
| Проход условный Ду, мм | 25 | 40 | 50 | |
| Давление рабочее Рр, МПа (кгс/см2) | 0,001…0,1 (0,01…1) | |||
| Температура рабочей среды, °С | от минус 15 до 40 | |||
| Коэффициент гидравлического сопротивления | 6,2 | 8,8 | 9,0 | |
| Рабочая среда | природный горючий газ | |||
| Масса, кг, не более | 5,5 | 6,8 | 9,5 | |
| Изготовление и поставка | ТУ 26-07-038-80 | |||
| Пропуск среды в затворе, см3, не более, при |
Рр 1 кгс/см2 | 0,3 | 0,6 | 0,7 |
| Рр 0,01 кгс/см2 | 0,2 | 0,4 | 0,5 | |
| Электромагнитный привод | род тока | постоянный | переменный | |
| напряжение, В | 220, 110 | |||
| мощность, Вт | 20 | 45 | ||
| частота, Гц | 50 | |||
| режим работы ПВ, % | 100 | |||
| Особые отметки | сальниковый завод рассчитан на подводку кабеля диаметром не более 8 мм | |||
