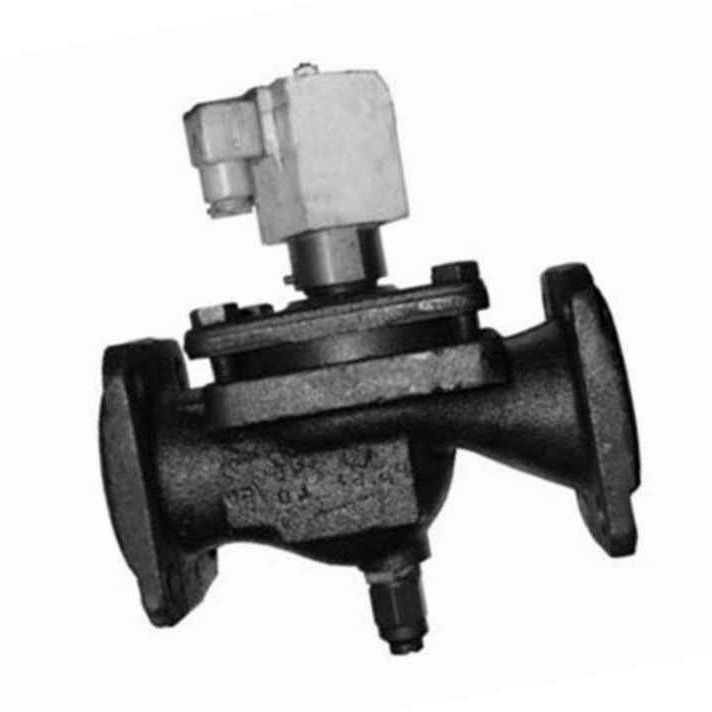

Клапан электромагнитный чугунный 15кч888р

Клапан электромагнитный 15кч888р запорный мембранный соленоидальнего типа. В конструкции таких клапанов применяются цилиндрические электромагнитные катушки. Данные клапаны применяются в качестве запорного устройства с дистанционным управлением на трубопроводах,  проводящих воду, рассол и воздух. Нашли применение в системах автоматики охлаждения компрессоров, вырабатывающих сжатый воздух, системах автоматики оросительных и поливочных установок агропромышленного комплекса. При отсутствии питания в сети затвор клапана закрыт. Клапан оснащен ручным дублером, позволяющим осуществить аварийное открытие клапана при отсутствии электропитания. Электромагнитный клапан этой модели бывает условными диаметрами: Ду25, Ду40, Ду50, Ду65.

15кч888р 15 - тип арматуры - клапан (вентиль);
кч - материал корпуса - ковкий чугун;
888 - номер модели;
р- материал уплотнения - резина.

• Температура рабочей среды: от -40 до +45°С;
• Температура окружающей среды: от -40 до +50°С;
• Рабочая среда: воздух, вода пресная, рассол;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У3; Т3; УХЛ 4;
• Направление потока среды: на золотник;
• Привод: электромагнитный (для таблицы фигур 15кч888р от переменного тока 110,127, 220, 380В; для таблицы фигур 15кч888р1  от постоянного тока 110, 220, 24 – кроме Ду65);
• Номинальное давление PN, МПа (кгс/см²): 1,6(16);
• Присоединение к трубопроводу: фланцевое  по ГОСТ 12815;
• Установочное положение на трубопроводе: электромагнитом вверх. Отклонение от вертикали не более 15˚ в любую сторону.
• Регламентирующий документ: ТУ 26-07-032-76;
• Герметичность затвора: при Ру 16 пропуск воздуха не допускается;

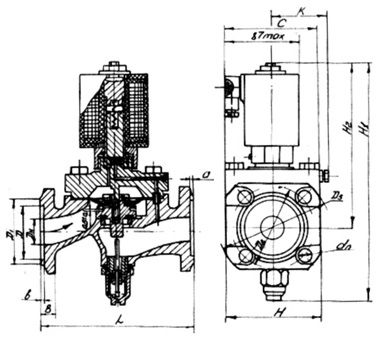

• Номер чертежа: СЗ 26239-025...065;
• Таблица-фигура: 15кч888р;
• Материал корпуса: ковкий чугун;
• Материал крышки: сталь;
• Уплотнение в затворе: резина;
