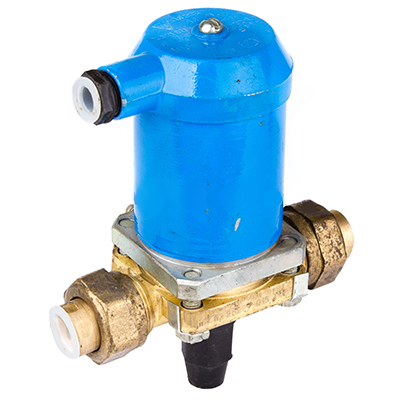

Клапан электромагнитный ПЗ 26227

Клапаны мембранные с электромагнитным приводом 15б806р, 13с803р (ПЗ.26227) предназначены для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах магистральных холодильных установок.

Технические характеристики:
Условный проход (DN), мм: 10, 15.
Условное давление (PN), кгс/см²: от 5 мм.рт.ст. до 23,0.
Рабочая среда: жидкий хладон –12 с маслом ХФ 12-16; жидкий хладон –22 с маслом ХС 40; вода пресная.
Температура рабочей среды, °С:
- Хладон 12: -2...+45;
- Хладон 22: -20...+50:
- Вода: +1...+45.
Пропуск среды в затворе при ΔР от 0,1 до 2,3 мПа: не допускается.
Управление: в комплекте с электромагнитным приводом.
Степень защиты оболочки электромагнитного привода: IP 54.
Тип присоединения: штуцерно-ниппельное по АТК 26-03-5-89.
Рабочее положение на трубопроводе: на горизонтальном трубопроводе - электромагнитным приводом вверх. Допустимое отклонение от вертикали 15°.

Клапаны электромагнитные 15б806р, 13с803р (ПЗ.26227) изготавливаются согласно ТУ 26-07-046-74.

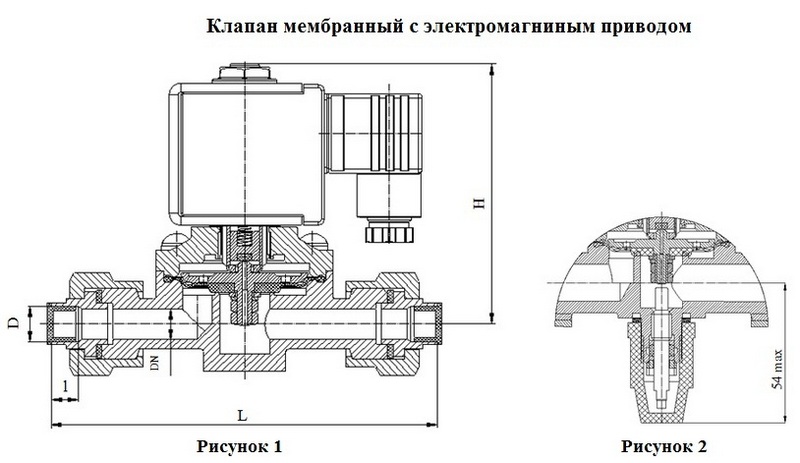

Основные технические данные:

Номер
чертежа		 DN, мм. D, мм. L, мм. I, мм. Н, мм.
ПЗ.26227-010 10  12,2  132  9  117
ПЗ.26227-015 15 18,25  138  12 117

Номер
чертежа		 Условное
обозначение		 DN, мм. Материал
основных деталей		 Исполнение Масса, кг.
ПЗ.26227-010 15б806р  10  Латунь ЛЦ40Сд  Нормальное;
Без ручного дублера (Рис.1)		 1,96
ПЗ.26227-010-01 13с803р1  10  Сталь Ст.3  Нормальное;
Без ручного дублера (Рис.1)		 1,96
ПЗ.26227-010-02 15б806р1   10  Латунь ЛЦ40Сд  Нормальное;
Без ручного дублера (Рис.1)		 1,96
ПЗ.26227-010-03 13с803р4  10  Сталь Ст.3  Нормальное;
Без ручного дублера (Рис.1)		 1,96
ПЗ.26227-010-04 15б806рТ  10  Латунь ЛЦ40Сд   Тропическое;
Без ручного дублера (Рис.1)		 1,96
ПЗ.26227-010-05 13с803р1Т  10  Сталь Ст.3  Тропическое;
Без ручного дублера (Рис.1)		 1,96
ПЗ.26227-010-06 15б806р1Т  10  Латунь ЛЦ40Сд   Тропическое;
Без ручного дублера (Рис.1)		 1,96
ПЗ.26227-010-07 13с803р4Т  10  Сталь Ст.3  Тропическое;
Без ручного дублера (Рис.1)		 1,96
ПЗ.26227-010-08 15б806р2  10  Латунь ЛЦ40Сд  Нормальное;
С ручным дублером (Рис.2)		 2,05
ПЗ.26227-010-09 13с803р14  10   Сталь Ст.3  Нормальное;
С ручным дублером (Рис.2)		 2,05
ПЗ.26227-010-10 15б806р3  10   Латунь ЛЦ40Сд  Нормальное;
С ручным дублером (Рис.2)		 2,05
ПЗ.26227-010-11 13с803р17  10  Сталь Ст.3  Нормальное;
С ручным дублером (Рис.2)		 2,05
ПЗ.26227-010-12 15б806р2Т   10   Латунь ЛЦ40Сд  Тропическое;
С ручным дублером (Рис.2) 		 2,05
ПЗ.26227-010-13 13с803р14Т  10   Сталь Ст.3  Тропическое;
С ручным дублером (Рис.2) 		 2,05
ПЗ.26227-010-14 15б806р3Т  10   Латунь ЛЦ40Сд  Тропическое;
С ручным дублером (Рис.2) 		 2,05
ПЗ.26227-010-15 13с803р17Т  10   Сталь Ст.3  Тропическое;
С ручным дублером (Рис.2) 		 2,05
ПЗ.26227-015   15б806р  15  Латунь ЛЦ40Сд  Нормальное;
Без ручного дублера (Рис.1)		 2,05
ПЗ.26227-015-01 13с803р1 15  Сталь Ст.3  Нормальное;
Без ручного дублера (Рис.1)		 2,05
ПЗ.26227-015-02 15б806р1  15  Латунь ЛЦ40Сд  Нормальное;
Без ручного дублера (Рис.1)		 2,05
ПЗ.26227-015-03 13с803р4  15  Сталь Ст.3  Нормальное;
Без ручного дублера (Рис.1)		 2,05
ПЗ.26227-015-04 15б806рТ  15  Латунь ЛЦ40Сд  Тропическое;
Без ручного дублера (Рис.1)		 2,05
ПЗ.26227-015-05 13с803р1Т   15  Сталь Ст.3  Тропическое;
Без ручного дублера (Рис.1)		 2,05
ПЗ.26227-015-06 15б806р1Т  15  Латунь ЛЦ40Сд  Тропическое;
Без ручного дублера (Рис.1)		 2,05
ПЗ.26227-015-07 13с803р4Т  15  Сталь Ст.3  Тропическое;
Без ручного дублера (Рис.1)		 2,05
ПЗ.26227-015-08 15б806р2   15  Латунь ЛЦ40Сд  Нормальное;
С ручным дублером (Рис.2) 		 2,10
ПЗ.26227-015-09 13с803р14  15  Сталь Ст.3  Нормальное;
С ручным дублером (Рис.2) 		 2,10
ПЗ.26227-015-10 15б806р3  15  Латунь ЛЦ40Сд  Нормальное;
С ручным дублером (Рис.2) 		 2,10
ПЗ.26227-015-11 13с803р17  15  Сталь Ст.3  Нормальное;
С ручным дублером (Рис.2) 		 2,10
ПЗ.26227-015-12 15б806р2Т  15  Латунь ЛЦ40Сд  ропическое;
С ручным дублером (Рис.2) 		 2,10
ПЗ.26227-015-13 13с803р14Т  15  Сталь Ст.3  ропическое;
С ручным дублером (Рис.2) 		 2,10
ПЗ.26227-015-14 15б806р3Т  15  Латунь ЛЦ40Сд  ропическое;
С ручным дублером (Рис.2)		 2,10
ПЗ.26227-015-15 13с803р17Т 15  Сталь Ст.3  ропическое;
С ручным дублером (Рис.2) 		 2,10


Схема подключения:

Klapan 15b806r,13s803r_chema.jpg

Характеристика электромагнитного привода:

Номер
чертежа		 Условное
обозначение		 Рисунок Напряжение,
В.		 Частота,
Гц.		 Род тока Мощность Режим
работы ПВ,
%.
ПЗ.26227-010 15б806р  1  127; 220; 380  50  Переменный 40 В·А  100
ПЗ.26227-010-01 13с803р1  1  127; 220; 380  50  Переменный 40 В·А  100
ПЗ.26227-010-02 15б806р1  1  12; 24; 110;220 -  Постоянный 20 Вт  100
ПЗ.26227-010-03 13с803р4  1  12; 24; 110;220  -  Постоянный 20 Вт   100
ПЗ.26227-010-04 15б806рТ  1  127; 220; 380; 400 50; 60  Переменный 40 В·А; 60 В·А 100
ПЗ.26227-010-05 13с803р1Т  1  127; 220; 380; 400 50; 60  Переменный 40 В·А; 60 В·А 100
ПЗ.26227-010-06 15б806р1Т   1  12; 24; 110;220  -  Постоянный 20 Вт   100
ПЗ.26227-010-07 13с803р4Т  1 12; 24; 110;220  -  Постоянный 20 Вт   100
ПЗ.26227-010-08 15б806р2  2  127; 220; 380  50  Переменный 40 В·А  100
ПЗ.26227-010-09 13с803р14  2  127; 220; 380  50  Переменный 40 В·А  100
ПЗ.26227-010-10 15б806р3  2  12; 24; 110;220  -  Постоянный 20 Вт  100
ПЗ.26227-010-11 13с803р17  2  12; 24; 110;220  -  Постоянный 20 Вт  100
ПЗ.26227-010-12 15б806р2Т  2  127; 220; 380; 400 50; 60  Переменный 40 В·А; 60 В·А 100
ПЗ.26227-010-13 13с803р14Т  2  127; 220; 380; 400 50; 60  Переменный 40 В·А; 60 В·А 100
ПЗ.26227-010-14 15б806р3Т  2  12; 24; 110;220  -  Постоянный 20 Вт   100
ПЗ.26227-010-15 13с803р17Т  2  12; 24; 110;220  -  Постоянный 20 Вт   100
ПЗ.26227-015 15б806р  1  127; 220; 380  50  Переменный 40 В·А  100
ПЗ.26227-015-01 13с803р1  1  127; 220; 380  50  Переменный 40 В·А  100
ПЗ.26227-015-02 15б806р1  1  12; 24; 110;220  -  Постоянный 20 Вт  100
ПЗ.26227-015-03 13с803р4  1  12; 24; 110;220  -  Постоянный 20 Вт  100
ПЗ.26227-015-04 15б806рТ  1  127; 220; 380; 400 50; 60  Переменный 40 В·А; 60 В·А 100
ПЗ.26227-015-05 13с803р1Т  1  127; 220; 380; 400 50; 60  Переменный 40 В·А; 60 В·А 100
ПЗ.26227-015-06 15б806р1Т   1  12; 24; 110;220  -  Постоянный 20 Вт  100
ПЗ.26227-015-07 13с803р4Т  1  12; 24; 110;220  - Постоянный 20 Вт  100
ПЗ.26227-015-08 15б806р2  2  127; 220; 380  50  Переменный 40 В·А  100
ПЗ.26227-015-09 13с803р14  2  127; 220; 380  50  Переменный 40 В·А  100
ПЗ.26227-015-10 15б806р3 2  12; 24; 110;220  -  Постоянный 20 Вт  100
ПЗ.26227-015-11 13с803р17   2  12; 24; 110;220  -  Постоянный 20 Вт  100
ПЗ.26227-015-12 15б806р2Т  2  127; 220; 380; 400 50; 60  Переменный 40 В·А; 60 В·А 100
ПЗ.26227-015-13 13с803р14Т  2  127; 220; 380; 400 50; 60  Переменный 40 В·А; 60 В·А 100
ПЗ.26227-015-14 15б806р3Т  2  12; 24; 110;220  -  Постоянный 20 Вт  100
ПЗ.26227-015-15 13с803р17Т  2  12; 24; 110;220  -  Постоянный 20 Вт  100
