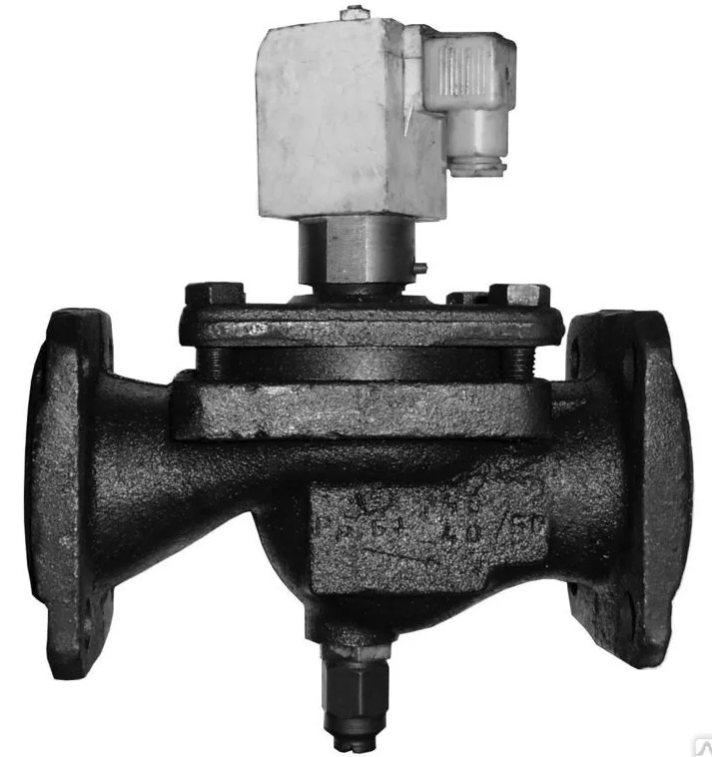

Клапан электромагнитный чугунный СВМ
Электромагнитный мембранный клапан СВМ (15кч888р) используется в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах, проводящих воду, рассол и воздух с максимально допустимой рабочей температурой +45°С. СВМ - широко распространенный клапан, прекрасно зарекомендовавший себя в системах автоматики охлаждения компрессоров, вырабатывающих сжатый воздух, системах автоматики оросительных и поливочных установок агропромышленного комплекса. Клапаны СВМ выпускаются условными диаметрами 25, 40, 50 и 65 мм, имеют фланцевое присоединение, давление рабочей среды до 16 атмосфер.
Технические особенности
Изготавливается и поставляется по ТУ 3732-013-00218137-2003
При отсутствие питания электрической сети клапан имеет "нормально-закрытое" (НЗ) положение.
Корпус клапана выполнен из ковкого чугуна, в качестве уплотнительных поверхностей использована резина.
При соблюдении правил эксплуатации наработка на отказ клапана составляет 65000 циклов.
Технические характеристики и параметры
|
Параметры |
Значение |
|||||||||
| Условный проход Ду, мм | 25 | 40 | 50 | 65 | ||||||
|
Давление рабочее Рр, МПа (кгс/см2) |
0,01...1,6 (0,1...16) |
|||||||||
|
Масса, кг не более |
6,3 |
7,8 |
11,5 |
25,5 |
||||||
| Время открытия клапана, не более (секунды) | 3 | 3 | 5 | 5 | ||||||
| Время закрытия клапана, не более (секунды) | 5 | 5 | 10 | 10 | ||||||
| Рабочая среда (температура) | Вода (1-45°С), воздух (0-45°С) Рассол (кроме Ду50 и Ду65, -40+45°С) |
|||||||||
|
Пропуск воздуха в затворе см3/мин не более, при : |
Рр1 кгс/см2 |
0,5 |
||||||||
|
Рр16 кгс/см2 |
не допускается |
|||||||||
|
Коэффициент гидравлического сопротивления |
6,8 |
8,8 |
9,0 |
6,0 |
||||||
|
Климатическое исполнение |
УЗ; ТЗ; УХЛ4 | |||||||||
|
Температура окружающей среды, °С |
от -40 до +50 |
|||||||||
|
|
Род тока |
переменный, рl |
постоянный, р |
|||||||
|
Напряжение, В |
220, 380 |
12, 24,110, 220 |
||||||||
|
Мощность, Вт |
18 |
|||||||||
|
Режим работы ПВ% |
100 |
|||||||||
|
Частота, Гц |
50, 60 |
|
||||||||
|
Степень защиты |
IР65 |
|||||||||
|

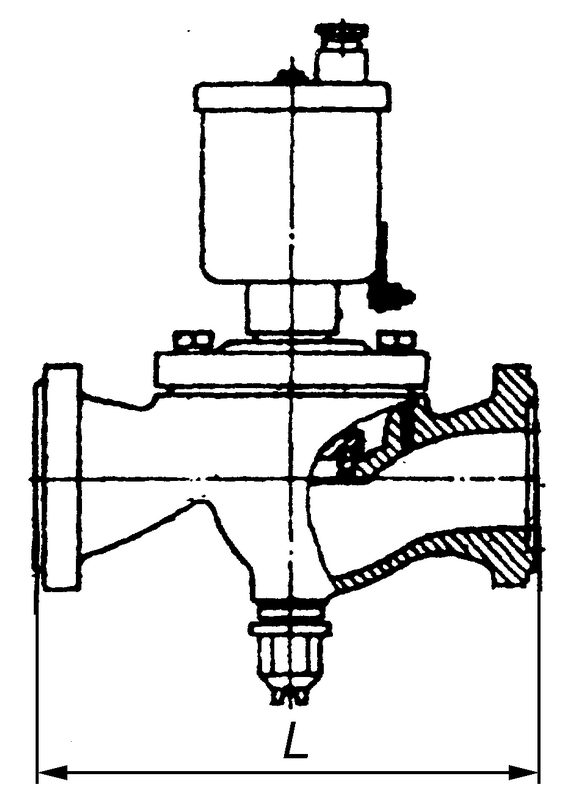

DN |
D |
D1 |
D2 |
D3 |
Н |
H1 |
Н2 |
L |
С |
К |
B |
b |
a |
d |
n |
Масса, кг |
|
СВМ-25 |
58 |
68 |
85 |
115 |
90 |
245 |
165 |
160 |
100 |
60 |
14 |
2 |
3 |
14 |
4 |
6,3 |
|
СВМ-40 |
76 |
88 |
110 |
145 |
110 |
258 |
167 |
170 |
105 |
63 |
18 |
3 |
3 |
18 |
4 |
7,8 |
|
СВМ-50 |
88 |
102 |
125 |
160 |
125 |
272 |
170 |
230 |
128 |
74 |
18 |
3 |
3 |
18 |
4 |
11,5 |
|
СВМ-65 |
110 |
122 |
145 |
180 |
140 |
3 |
217 |
290 |
222 |
- |
20 |
3 |
3 |
18 |
4 |
25,5 |
