Условия эксплуатации углового эмалированного вентиля 15ч47эм:
Температура рабочей среды: от – 15 до + 200oC.
Рабочая среда: органические и неорганические кислоты (за исключением плавиковой и кремнефтористо-водородной), растворы их солей любых концентраций, щелочи с рН<11 нейтральные и химические продукты, фармацевтические препараты;
Климатическое исполнение и категория размещения по ГОСТ 15150-69: УЗ.1; УХЛ4;
Направление потока среды: по стрелке на корпусе;
Технические данные углового эмалированного клапана 15ч47эм:
Привод: ручной;
Номинальное давление PN, МПа (кгс/см²): 0,6 (6);
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
Установочное положение на трубопроводе: любое;
Регламентирующий документ: ТУ 2607-117-84;
Класс герметичности по ГОСТ 9544-75: «3»;

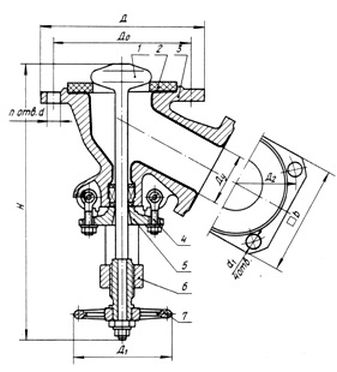

Номер чертежа: КА 23149;
Материалы основных деталей углового эмалированного клапана 15ч47эм:
Материал изделия (корпус, крышка): СЧ 18;
Материал изделия (диафрагма): фторопласт – 40;
Материал изделия (амортизатор): 3826;
Материал изделия (шпиндель): ст. 5, сталь А12;
Материал изделия (втулка, гайка): ЛЦ38 Мц2С2;
Материал изделия (втулка, гайка): ЛЦ40С;
Материал изделия (маховик, крестовина): АК4М4 (АЛ158);
Клапан должен применяться строго по назначению, в соответствии с указанием в паспорте.
Перед монтажом эмалированного вентиля 15ч47эм необходимо проверить его наружным осмотром с целью выявления дефектов эмалевого покрытия, вызванных транспортировкой. Разборка клапана не рекомендуется.
При установке вентиля на трубопровод на уплотнительные поверхности фланцев устанавливаются прокладки.
Фланцы на трубопроводе надо устанавливать без перекоса, болтовые отверстия должны совпадать с отверстиями на фланцах арматуры. Затягивание болтов при соединении вентиля с трубопроводом проводить равномерно. Трубопровод следует укреплять надежно.
Правила хранения и транспортирования запорного углового эмалированного клапана 15ч47эм:
Во избежание трещин, отколов эмалированного покрытия при транспортировании, хранении, разборке, сборке и монтаже клапана запрещаются броски и удары.
При хранении затвор клапана должен быть приоткрыт на один оборот маховика.
Условия транспортирования, хранения по категории 1, групп Ж2 ГОСТ 15150-69.
