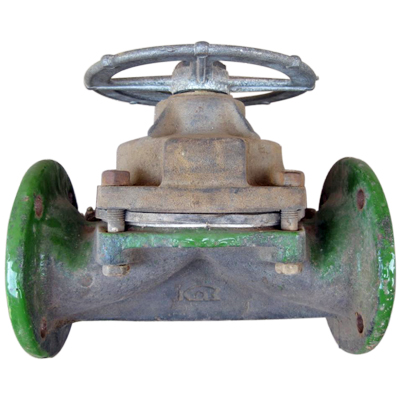

Клапан мембранный эмалированный чугунный 15ч91эм

Клапан 15ч93эм предназначен для установки в качестве запорного устройства в системах трубопроводов, использующихся для транспортировки  агрессивных сред рабочей температурой от -15 до +120 °С. Рабочий поток может состоять из неорганических и органических кислот, концентратов и растворов солей, нейтральных щелочных соединений. Рабочая среда подается под мембрану с любой стороны прохода. Внутренняя поверхность клапана покрыта защитной эмалью. Вентиль в качестве регулирующего устройства не используют.

15ч93эм 15 - тип арматуры - клапан (вентиль);
ч - материал корпуса - чугун;
93 - номер модели;
эм- материал уплотнения - эмаль.

• Температура рабочей среды: от – 15 до + 120°С;
• Рабочая среда: агрессивная жидкая и газообразная;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  УЗ.1; УХЛ4;
• Направление потока среды: под мембрану с любой стороны прохода;
• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое;
• Регламентирующий документ: ТУ 26-07-1051-84;
• Класс герметичности по ГОСТ 9544-75:  «3»;

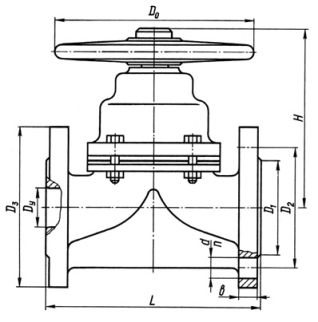

• Номер чертежа: КА 26323;
• Таблица-фигура: 15ч93эм;
• Материал корпуса, крышки: СЧ 18;
• Материал диафрагмы: фторопласт - 40;
• Материал амортизатора: 3826;
• Материал шпинделя: ст. 5, сталь А12;
• Материал втулки, гайки: ЛЦ38 Мц2С2;
• Материал втулки, гайки: ЛЦ40С;
• Материал маховика, крестовины: АК4М4 (АЛ158);
